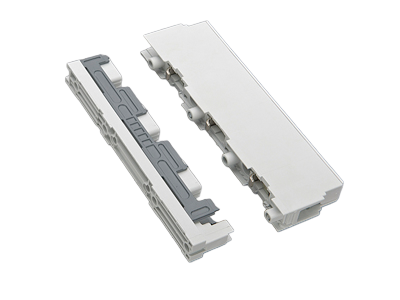

La imagen puede mostrar un producto similar.
Part No.: 01484000
soporte para barras de conexión
3 polos, con bornes integrados de 1,5 a 16 mm²
para barras 12, 15, 20, 25, 30 x 5, 10
sistema
60Classic
ventajas del producto
Connection busbar support with integrated terminals for feeding or tapping the busbar
with internal screw holes, can also be used as centre support.
| grupo de producto | 06 |
| subgrupo | 09 |
| embalaje | 10 |
| EAN | 4021267014841 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Normas
IEC 61439-1:2020
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 63 A |
| tensión nominal (IEC) AC: | 690 V |
| frecuencia nominal (IEC): | 50 / 60 Hz |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión de pico Uimp: | 6 kV |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0.5 W.
(The power dissipation at full load would be 0.8 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| máxima intensidad de corriente (IEC): | 80 A |
| Current capacity of the clamping point 80A short-circuit withstand rating: surge current strength > 30kA at busbar support separation of 550mm surge current strength > 50kA at busbar support separation of 250mm further values in the short-circuit withstand rating diagram |
| datos mecánicos | |
| An x A x P: | 20 x 200 x 87 |
| peso: | 25.6 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12, 15, 20, 25, 30 x 5, 10 |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
