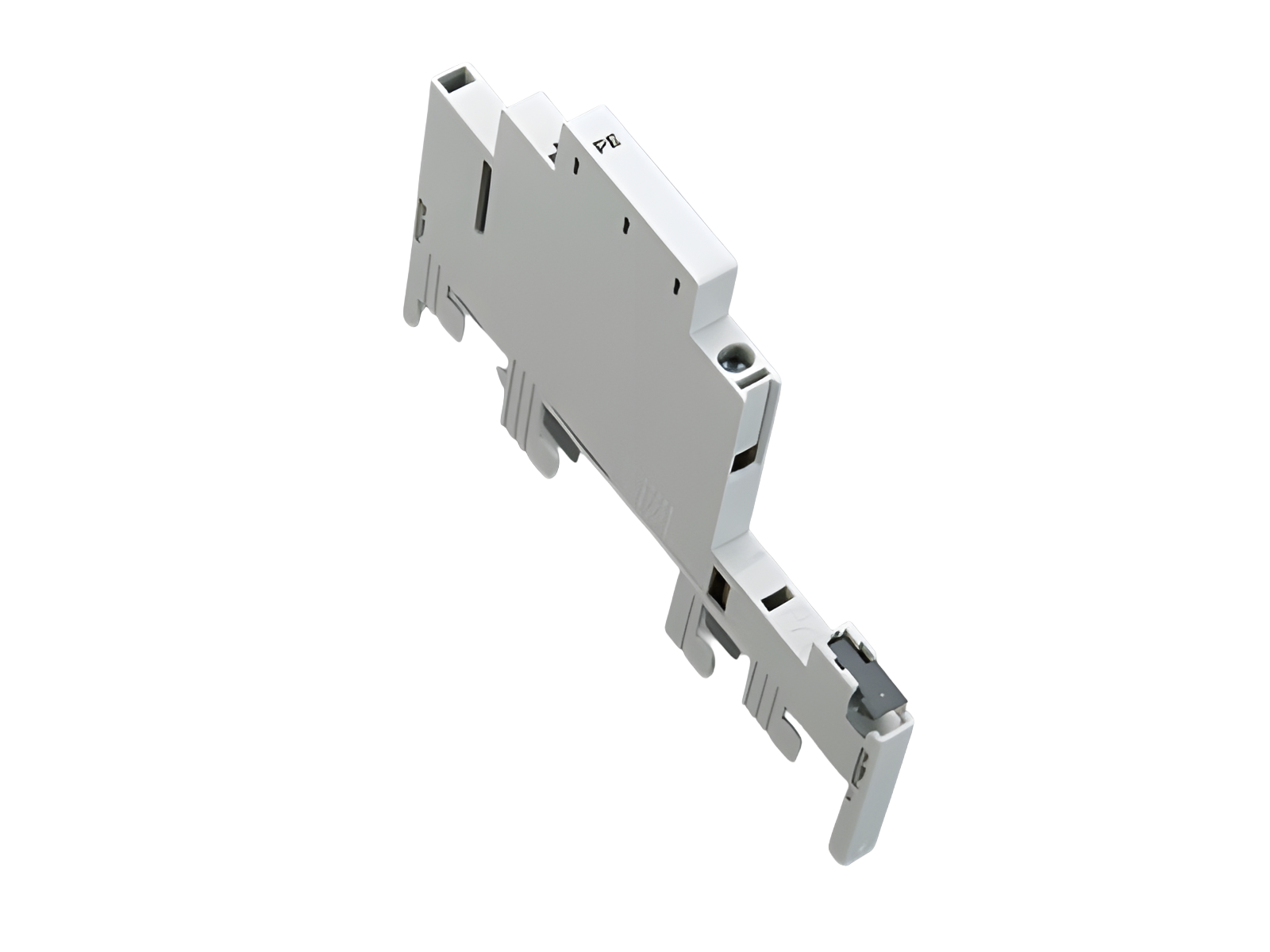

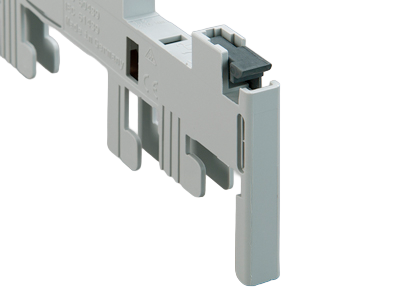

módulo PE (32634)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32634000

módulo PE

terminal 16 mm²

9 x 160

para barramentos 12 x 5

Sistema

30Compact 5P

Grupo de produto	05
Subgroup	44

Unidade por pacote	12
EAN	4021267326340

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Tensão de medição (IEC) AC:	690 V

Tensão nominal de isolamento:

690 V

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,5 W.

(A dissipação de energia em sua carga máxima seria 0,8 W.)

Connecting terminal 1.5 - 16mm²

Dados mecânicos
L x A x P:	9 x 160 x 114
Peso:	4,4 kg/100
para barramentos:	12 x 5

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

31390000
kit de conectores
conector para criar adaptadores multipolares (100 peças)
para 50 conexões
Mais

É utilizado para

32628000
EQUES^®30Compact
adaptador para barramentos 1 polo, 63 A
1 trilho de montagem fixo, para Schneider Electric iC60, iC65 e C60
18 x 160
para barramentos: 12 x 5
Mais

32630000
EQUES^®30Compact
adaptador para barramentos 1 polo, 63 A
1 trilho de montagem fixo
18 x 160 / 10 mm²
para barramentos: 12 x 5
Mais

32629000
EQUES^®30Compact
adaptador para barramentos 1 polo, 32 A
1 trilho de montagem fixo
18 x 160 / 6 mm²
para barramentos: 12 x 5
Mais
