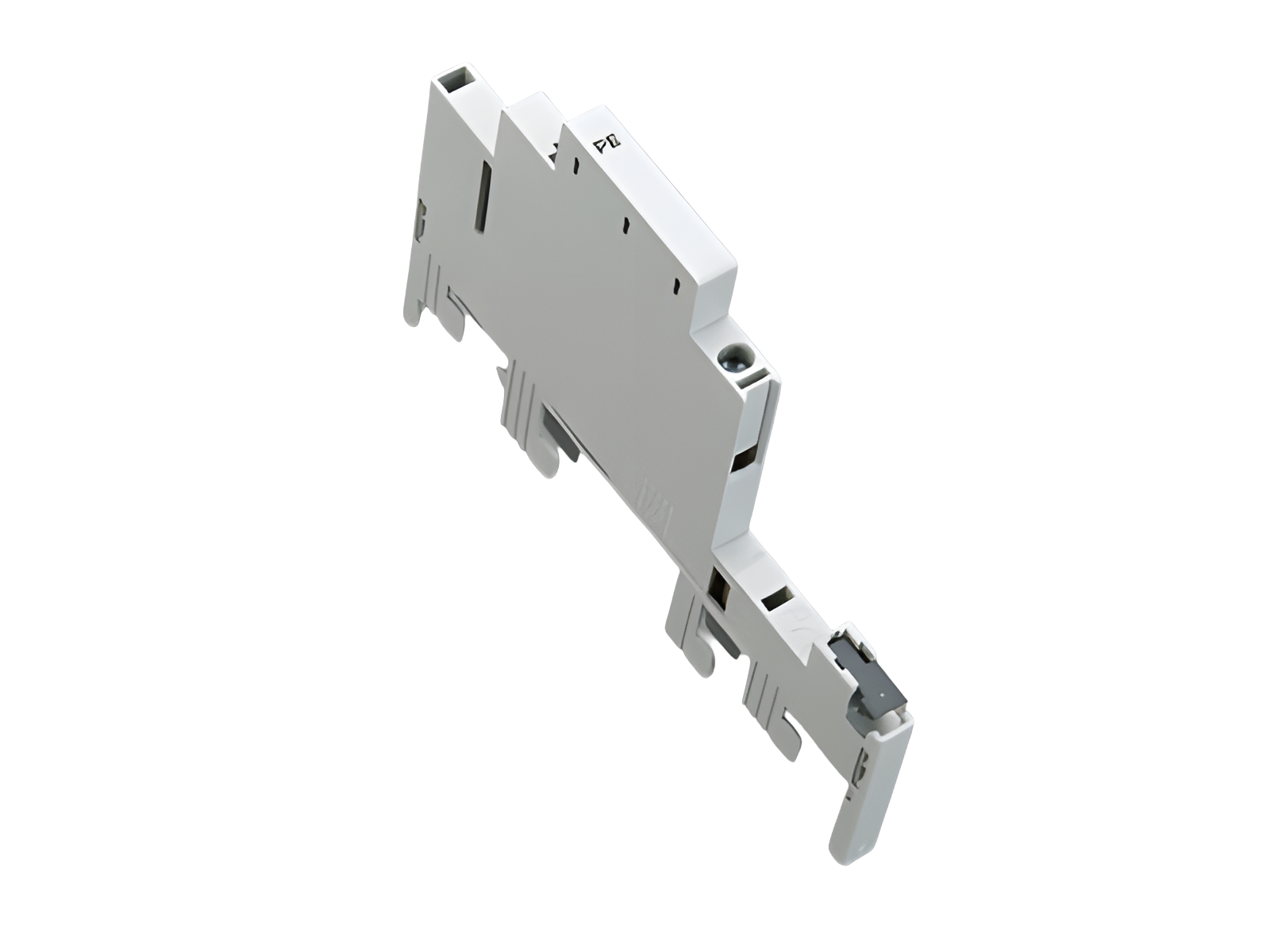

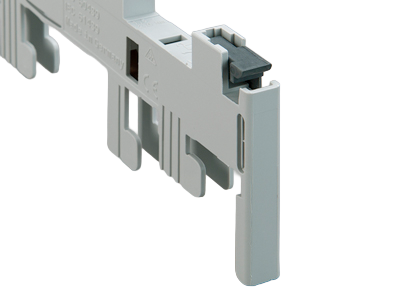

módulo PE (32634)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32634 000

módulo PE

borne de 16 mm²

9 x 160

para barras 12 x 5

sistema

30Compact 5P

grupo de producto	05
subgrupo	44

embalaje	12
EAN	4021267326340

ETIM 5.0	EC001531
ETIM 8.0	EC001531

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:

690 V

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0.5 W.

(The power dissipation at full load would be 0.8 W.)

Connecting terminal 1.5 - 16mm²

datos mecánicos
An x A x P:	9 x 160 x 114
peso:	4.4 kg/100
para barras:	12 x 5

cualidad de materiales
halogen-free:	Yes

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

further accessories

31390 000
set de conectores
conector para crear adaptadores multipolares (100 piezas)
para 50 conexiones
