base fusível D, montagem em painel (31174)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31174 000A

TRITON®Panel

base fusível D, montagem em painel

Size DII / E 27

E 27 / 25 A / 3P, para ajuste por rosca

proteção contra contato cf. DGUV V3

for mounting plate or mounting rail

Sistema

Panel

Grupo de produto 02
Subgroup 21
Unidade por pacote 3
EAN 4021267311742
ECLASS 6.1 27142103
ECLASS 7.1 27142103
ETIM 4.0 EC000094
ETIM 5.0 EC000094

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approvals

CCC , DNV GL

Número de tipo: 2713

Dados técnicos

for fuse links size: D
fuse links acc. to standard: IEC / HD 60269-3
permitted power dissipation of the fuse-link: 4,5 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Dados elétricos IEC
Corrente de medição (IEC): 25 A
Tensão de medição (IEC) AC: 500 V
Tensão de medição (IEC) DC: 500 V
Tensão suportável nominal de impulso Uimp: 4 kV
approved wth fuse links of operation class: gG
short-circuit strength when protected by fuses: 50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,3 W.

(A dissipação de energia em sua carga máxima seria 2,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 550 V
tensão máxima IEC DC: 525 V

A direção da alimentação marcada no produto deve ser rigorosamente observada.
Dados mecânicos
L x A x P: 120 x 90 x 55
Peso: 45,7 kg/100
Polaridade: 3 polos
Montagem: for mounting plate or mounting rail
pontos terminais
min. cross-section: 1,5 mm²
max. cross-section: 35 mm²
Not suitable for aluminium cables !


box terminal :
1,5 - 35 mm² flexible cables, directly or with wire-end ferrule,
1,5 - 10 mm² solid round cables
Md 2,4 - 3,2 Nm

(flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Instruções de Aplicação

Not suitable for aluminium cables !
permitted power dissipation of the fuse-link: 4,5 W

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

connection accessories

31029 000A
terminal de conexão, conexão lateral
6 - 50 mm²
para: 31012, 31310, 31312
Mais

31085 000A
terminal de conexão, conexão frontal
6 - 50 mm²
para: 31012, 31310, 31312
Mais

31310 000A
barramento tipo pente de 3 polos, para E27, passo 40 mm
80 A, comprimento 1 m
16 mm²
Mais

further accessories

31086 000
suporte de etiqueta
para Triton, conexão por encaixe
Mais

Similar products

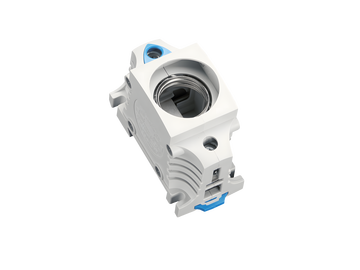

31173 000A
