base para fusibles D, montaje en instalaciones de mando (31174)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31174 000A

TRITON®Panel

base para fusibles D, montaje en instalaciones de mando

Size DII / E 27

E 27 / 25 A / 3P, para anillos de rosca

protección contra contacto conforme a DGUV V3

for mounting plate or mounting rail

sistema

Panel

grupo de producto 02
subgrupo 21
embalaje 3
EAN 4021267311742
ECLASS 6.1 27142103
ECLASS 7.1 27142103
ETIM 4.0 EC000094
ETIM 5.0 EC000094

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

homologaciónes

CCC , DNV GL

tipo: 2713

Datos técnicos

para fusibles de tamaño: D
fusibles según norma: IEC / HD 60269-3
potencia disipada del fusible permitida: 4.5 W
datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
datos electricos IEC
intensidad de corriente nominal (IEC): 25 A
tensión nominal (IEC) AC: 500 V
tensión nominal (IEC) DC: 500 V
tensión de pico Uimp: 4 kV
aprobado con fusibles de característica: gG
corriente de cortocircuito cuando se protege por fusibles: 50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1.3 W.

(The power dissipation at full load would be 2.0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 550 V
tensión máxima (IEC) DC: 525 V

La dirección de alimentación marcada en el producto debe ser estrictamente tenida en cuenta.
datos mecánicos
An x A x P: 120 x 90 x 55
peso: 45.7 kg/100
Polaridad: 3 polos
Mounting: for mounting plate or mounting rail
puntos de apriete
min. cross-section: 1.5 mm²
max. cross-section: 35 mm²
Not suitable for aluminium cables !


borne terminal :
1,5 - 35 mm² cables flexibles, directamente o con terminal,
1,5 - 10 mm² cables rígidos redondos
Par de apriete 2,4 - 3,2 Nm

(Cables flexibles  de máxima sección podrían no entrar cuando se usan terminales)

Application notes

Not suitable for aluminium cables !
potencia disipada del fusible permitida: 4.5 W

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

31029 000A
borne de conexión, conexión lateral
6 - 50 mm²
para: 31012, 31310, 31312
Mas

31085 000A
borne de conexión, conexión frontal
6 - 50 mm²
para: 31012, 31310, 31312
Mas

31310 000A
peine de 3 polos, para E27, paso 40 mm
83 A, 1 m de longitud
16 mm²
Mas

further accessories

31086 000
soporte de placa de identificación
para Triton, a presión
Mas

Similar products

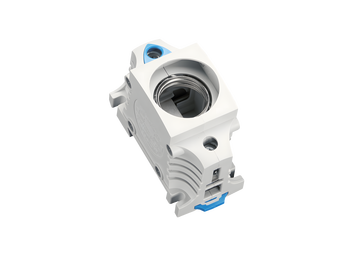

31173 000A
TRITON®Panel
base para fusibles D, montaje en instalaciones de mando
Size DII / E 27
E 27 / 25 A / 1P, para anillos de rosca
protección contra contacto conforme a DGUV V3
for mounting plate or mounting rail
Mas
