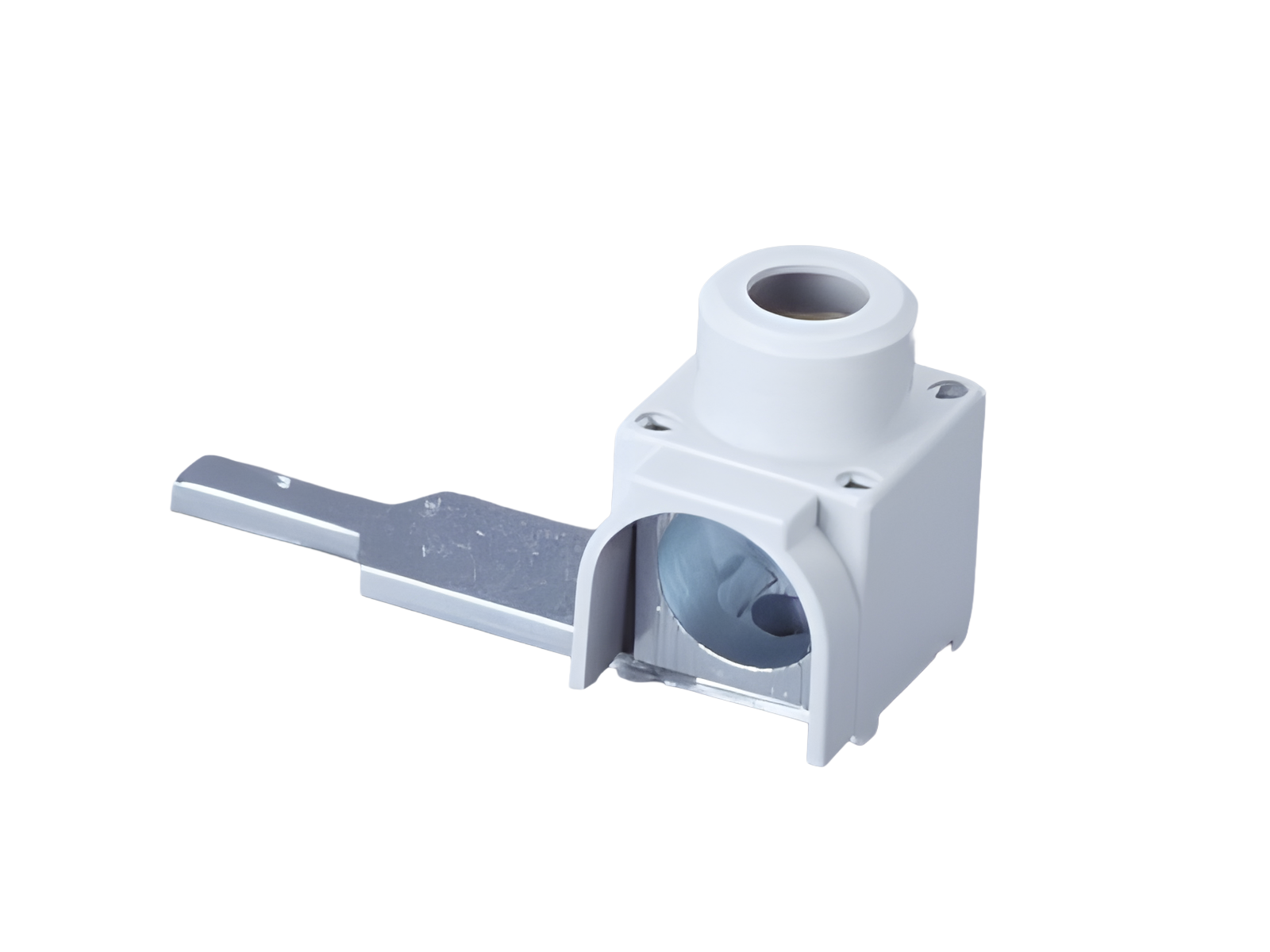

morsetto di alimentazione laterale per pettini (31029)

The picture may show a similar product.

Descrizione

Cod.art.: 31029000A

morsetto di alimentazione laterale per pettini

6 - 50 mm²

per 31012, 31310, 31312

gruppo di prodotto 07
sottogruppo prodotto 26
Pz / conf. 25
EAN 4021267310295
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
Corrente nominale (IEC): 125 A
tensione nominale (IEC) AC: 690 V
tensione di picco Uimp: 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 690 V
tensione max. ammissibile (IEC) DC: 600 V
Valori meccanici
L x A x P: 20 x 17 x 26
peso: 2,9 kg/100
Connessioni
min. cross-section: 6 mm²
max. cross-section: 50 mm²
Not suitable for aluminium cables !


6 - 50mm² round, solid and stranded
4 - 35mm² flexible with wire-end ferrule
Md 3.5Nm
max. connection diameter 10mm

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Avvisi e consigli

Recommended stripping of the insulation on the connection lead approx. 14mm

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

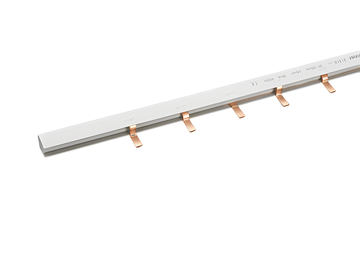

31312000A
barra a pettine, 3 poli, per E33, passo 50 mm
80 A, lunghezza 1 m
16 mm²
Di Più

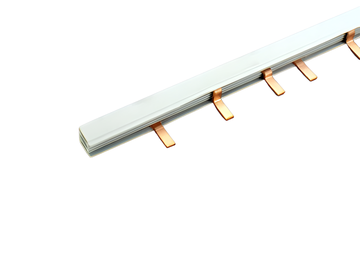

31310000A
barra a pettine, 3 poli, per E27, passo 40 mm
80 A, lunghezza 1 m
16 mm²
Di Più

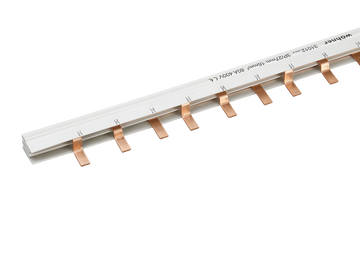

31012000A
barra a pettine, 3 poli, passo 27 mm
80 A, lunghezza 1 m
16 mm²
Di Più

31288000
TRITON®Panel
Base per fusibili D01
E 14 / 16 A / 3P
con protez. contro contatti accidentali
Di Più

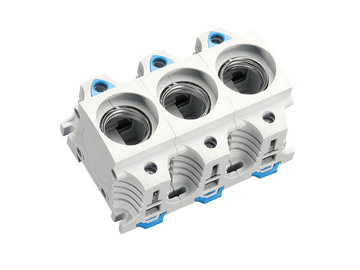

31174000A
TRITON®Panel
Base per fusibile DII
E 27 / 25 A / 3P, per calibri a vite
con protez. contro contatti accidentali
Di Più

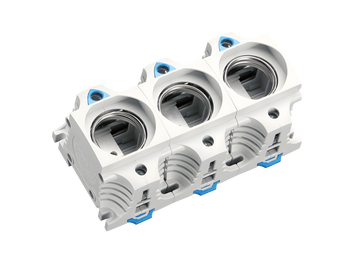

31176000A
