morsetto di alimentazione laterale per pettini (31029)

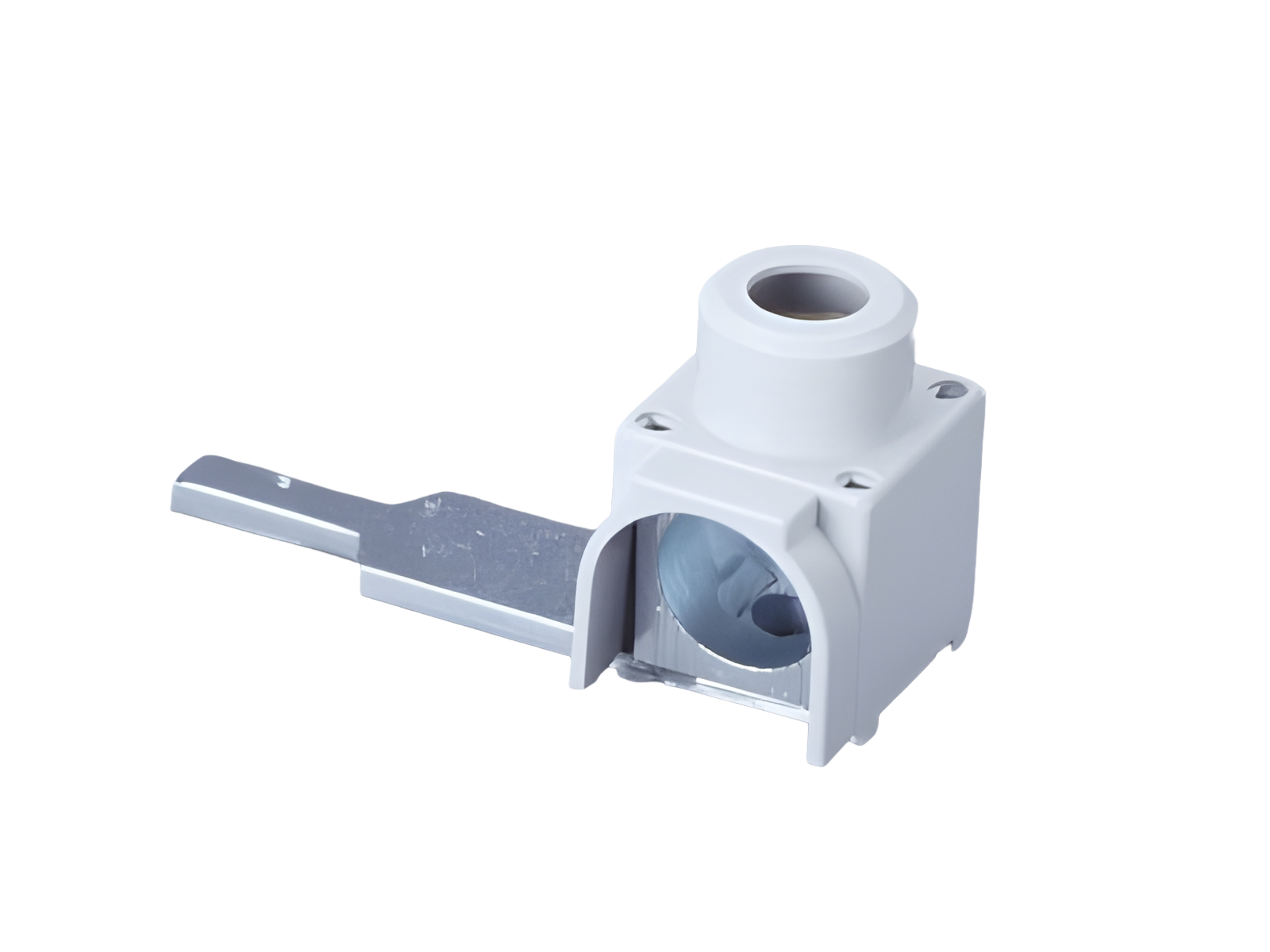

The picture may show a similar product.

Descrizione

Cod.art.: 31029000A

morsetto di alimentazione laterale per pettini

6 - 50 mm²

per 31012, 31310, 31312

gruppo di prodotto	07
sottogruppo prodotto	26

pz/ conf.	25
EAN	4021267310295

ECLASS 6.1	27371390
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	125 A
tensione nominale (IEC) AC:	690 V

tensione di picco U_imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	690 V
tensione max. ammissibile (IEC) DC:	600 V

Valori meccanici
L x A x P:	20 x 17 x 26
peso:	2.9 kg/100

Connessioni
min. cross-section:	6 mm²
max. cross-section:	50 mm²
Not suitable for aluminium cables !

6 - 50mm² round, solid and stranded 4 - 35mm² flexible with wire-end ferrule Md 3.5Nm max. connection diameter 10mm

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
Avvisi e consigli	Recommended stripping of the insulation on the connection lead approx. 14mm
