Unità di allacciamento 3200 A (35015)

The picture may show a similar product.

Descrizione

Cod.art.: 35015000

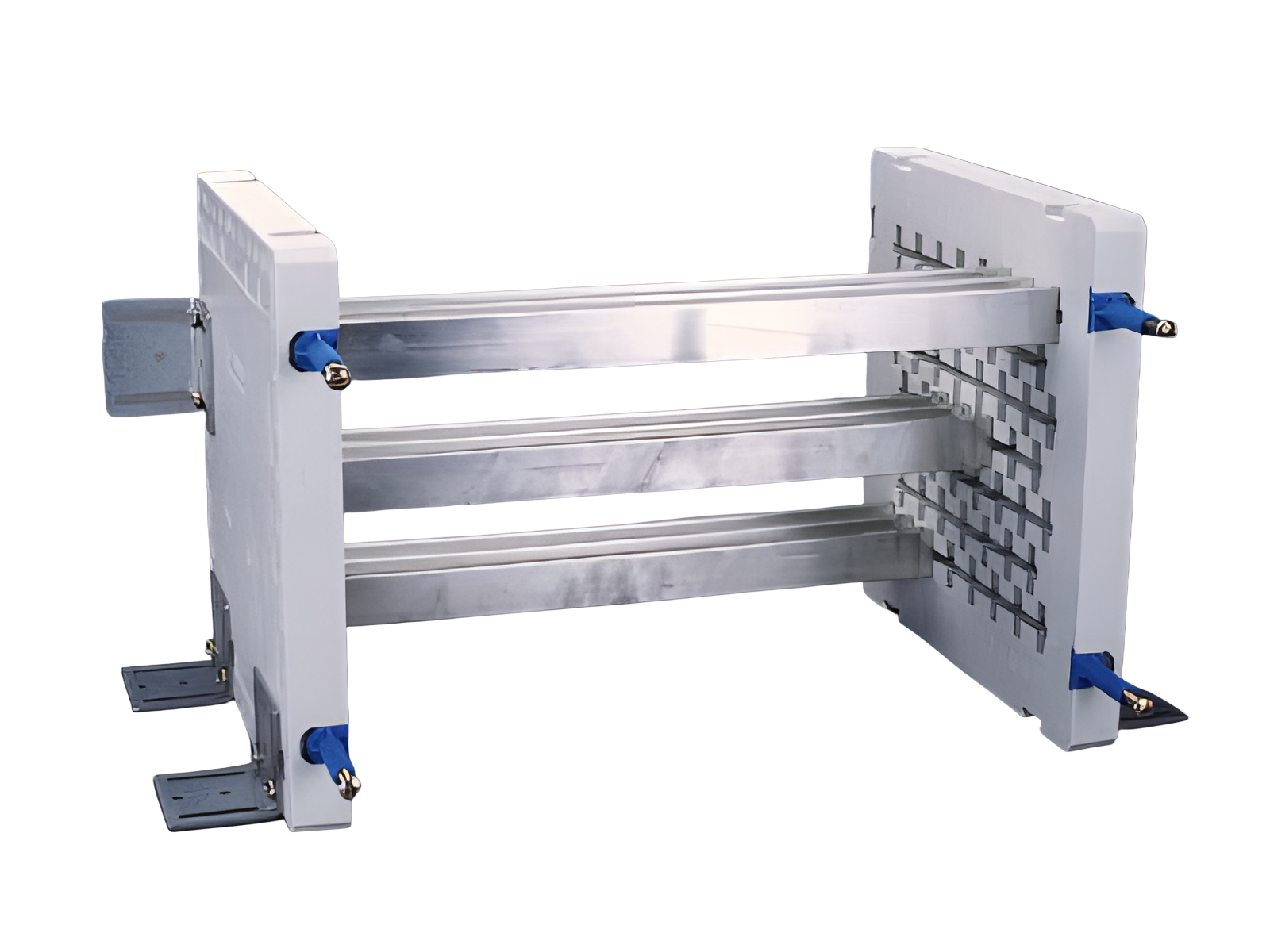

Unità di allacciamento 3200 A

per larghezza quadro 600 mm

usable busbar length 403 mm

Montaggio

centre feed unit

Vantaggi prodotto

Clear construction and undrilled connection technology enable safe and cost-efficient solutions to problems.

gruppo di prodotto	11
sottogruppo prodotto	12

pz/ conf.	1
EAN	4021267350154

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC001900
ETIM 5.0	EC001900

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: CentreFeedUnit

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	3200 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

resistenza nom. alla corrente di picco I_pk max.:

93 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 29,2 W.

(The power dissipation at full load would be 45,7 W.)

4-pole busbar system, can be retrofitted

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	1800 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR protected max.:

103 kA

SCCR:

65 kA with DIVQ circuit breaker 2500 A / 480 VAC
103 kA with JDDZ fuse Class L 1600 A / 600 V AC

Valori meccanici
L x A x P:	583 x 300 x 300
peso:	2200,0 kg/100
Poli:	3 poli
Sezione:	1.140 mm²

Application notes

Avvisi e consigli	The scope of delivery includes: 2 busbar supports, 3 busbars, fastening brackets, fastening screws and holders for covers.


for UL feeder circuits >250V
