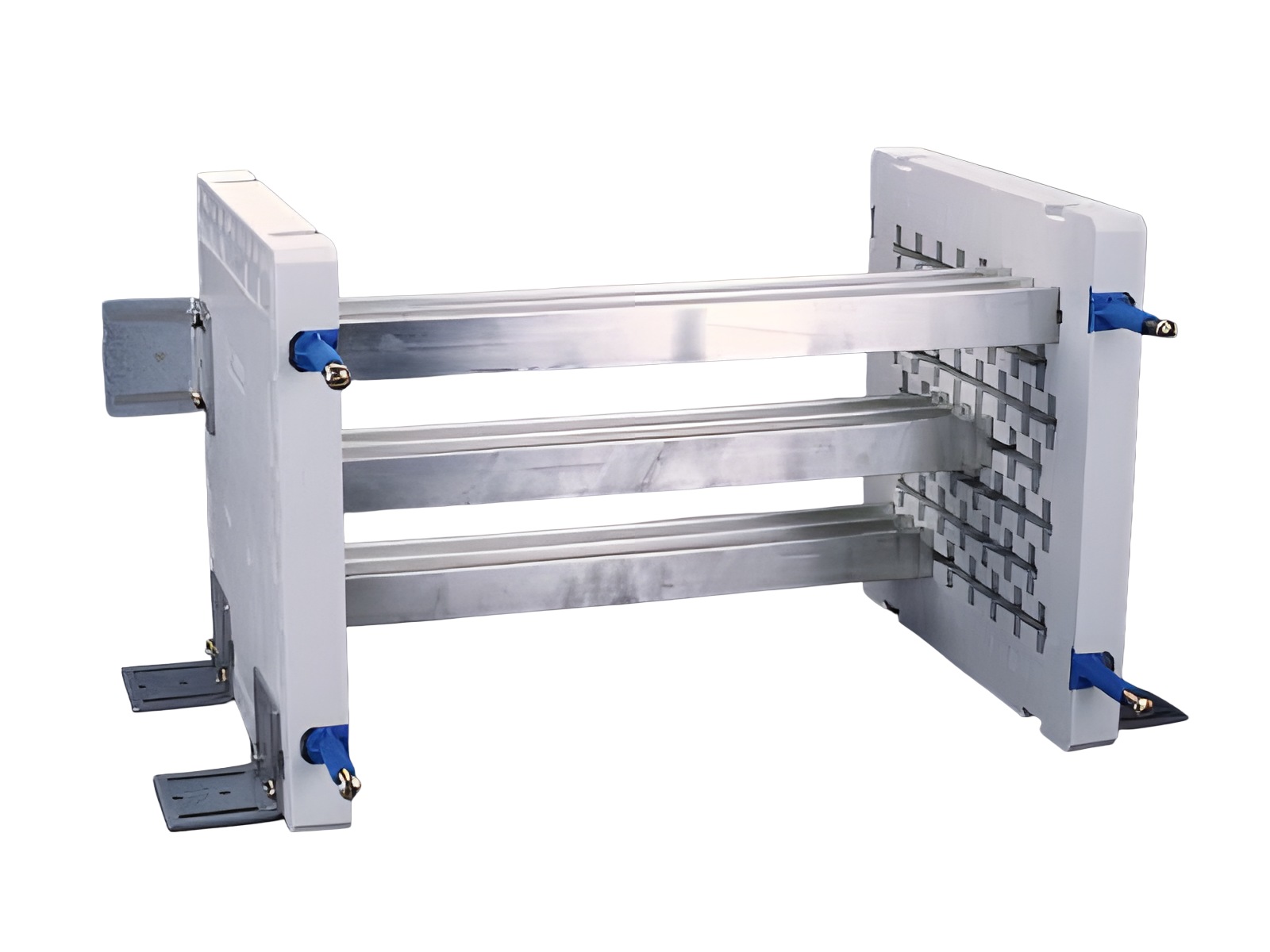

La imagen puede mostrar un producto similar.
Part No.: 35015000
alimentación central de 3200 A
para una anchura del armario de 600 mm
usable busbar length 403 mm
sistema
centre feed unit
ventajas del producto
Clear construction and undrilled connection technology enable safe and cost-efficient solutions to problems.
| grupo de producto | 11 |
| subgrupo | 12 |
| embalaje | 1 |
| EAN | 4021267350154 |
| ECLASS 6.1 | 27370390 |
| ECLASS 7.1 | 27370390 |
| ETIM 4.0 | EC001900 |
| ETIM 5.0 | EC001900 |
Normas
IEC 61439-1:2020
UL 508
homologaciónes
UL
for UL feeder circuits >250V
tipo: CentreFeedUnit
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 3200 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal de aislamiento Ui AC: | 1000 V |
| tensión de pico Uimp: | 8 kV |
| resistencia a corriente de pico Ipk máx. : | 93 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 29,2 W.
(The power dissipation at full load would be 45,7 W.)
| 4-pole busbar system, can be retrofitted |
| datos UL | |
| Normas | |
| UL 508 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 1800 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR protected max.: | 103 kA |
| SCCR: |
65 kA with DIVQ circuit breaker 2500 A / 480 VAC
103 kA with JDDZ fuse Class L 1600 A / 600 V AC |
| datos mecánicos | |
| An x A x P: | 583 x 300 x 300 |
| peso: | 2200,0 kg/100 |
| Polaridad: | 3 polos |
| Sección: | 1.140 mm² |
|
Notas |
The scope of delivery includes: 2 busbar supports, 3 busbars, fastening brackets, fastening screws and holders for covers. |
| for UL feeder circuits >250V | |
