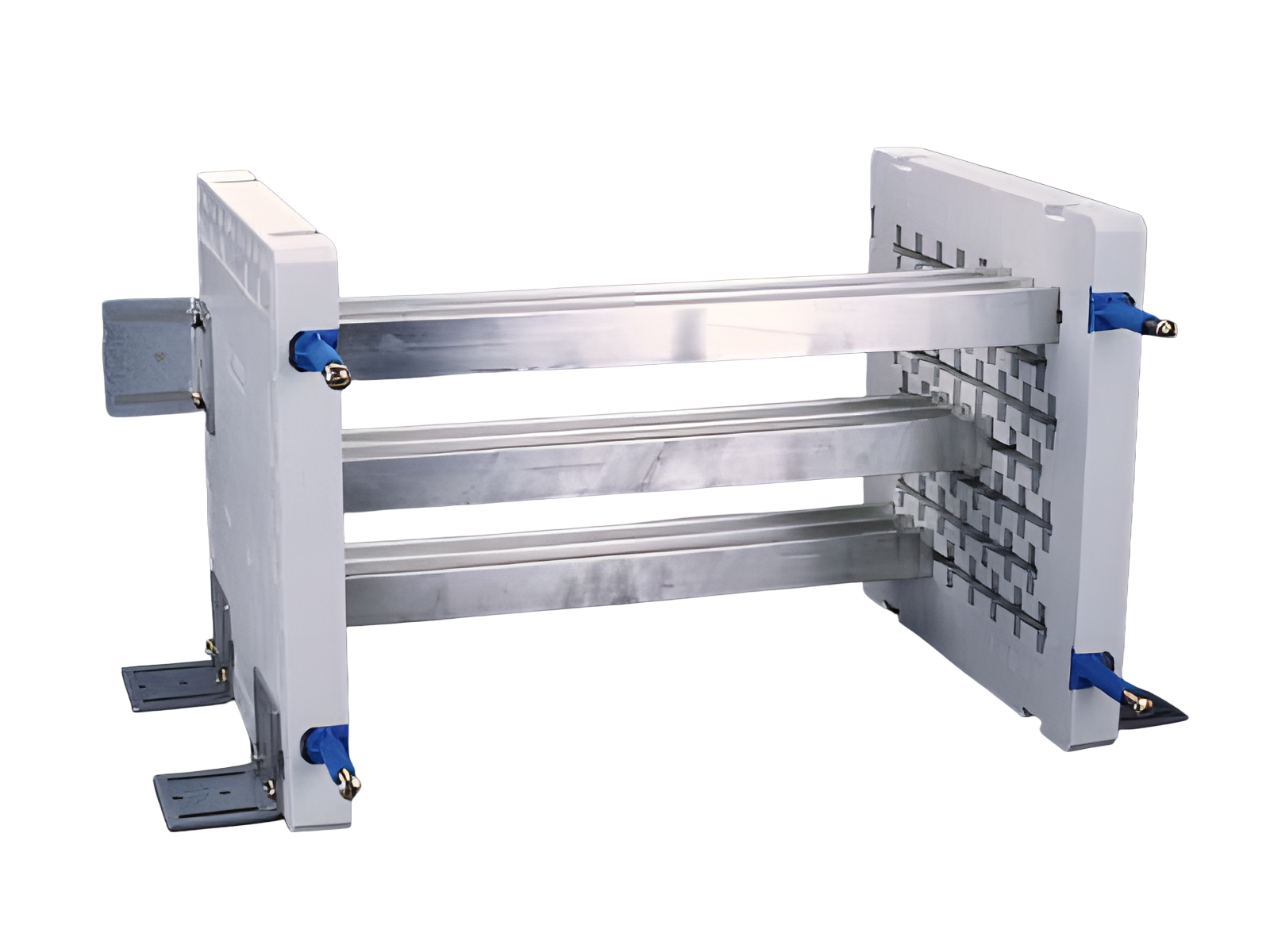

unité d'alimentation centrale 3200 A (35015)

The picture may show a similar product.

Description

Référence 35015000

unité d'alimentation centrale 3200 A

largeur d'armoire 600 mm

usable busbar length 403 mm

Système

centre feed unit

Avantages produit

Clear construction and undrilled connection technology enable safe and cost-efficient solutions to problems.

Groupe de produits	11
Sous-groupe	12

Dimensions de l'emballage	1
EAN	4021267350154

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC001900
ETIM 5.0	EC001900

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: CentreFeedUnit

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	3200 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

rated peak withstand current I_pk max.:

93 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 29,2 W.

(The power dissipation at full load would be 45,7 W.)

4-pole busbar system, can be retrofitted

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	1800 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR protected max.:

103 kA

SCCR:

65 kA with DIVQ circuit breaker 2500 A / 480 VAC
103 kA with JDDZ fuse Class L 1600 A / 600 V AC

Charactéristiques mécaniques
L x H x P:	583 x 300 x 300
Poids:	2200,0 kg/100
Pôles:	3 pôles
Section:	1 140 mm²

Application notes

Conseils	The scope of delivery includes: 2 busbar supports, 3 busbars, fastening brackets, fastening screws and holders for covers.


for UL feeder circuits >250V
