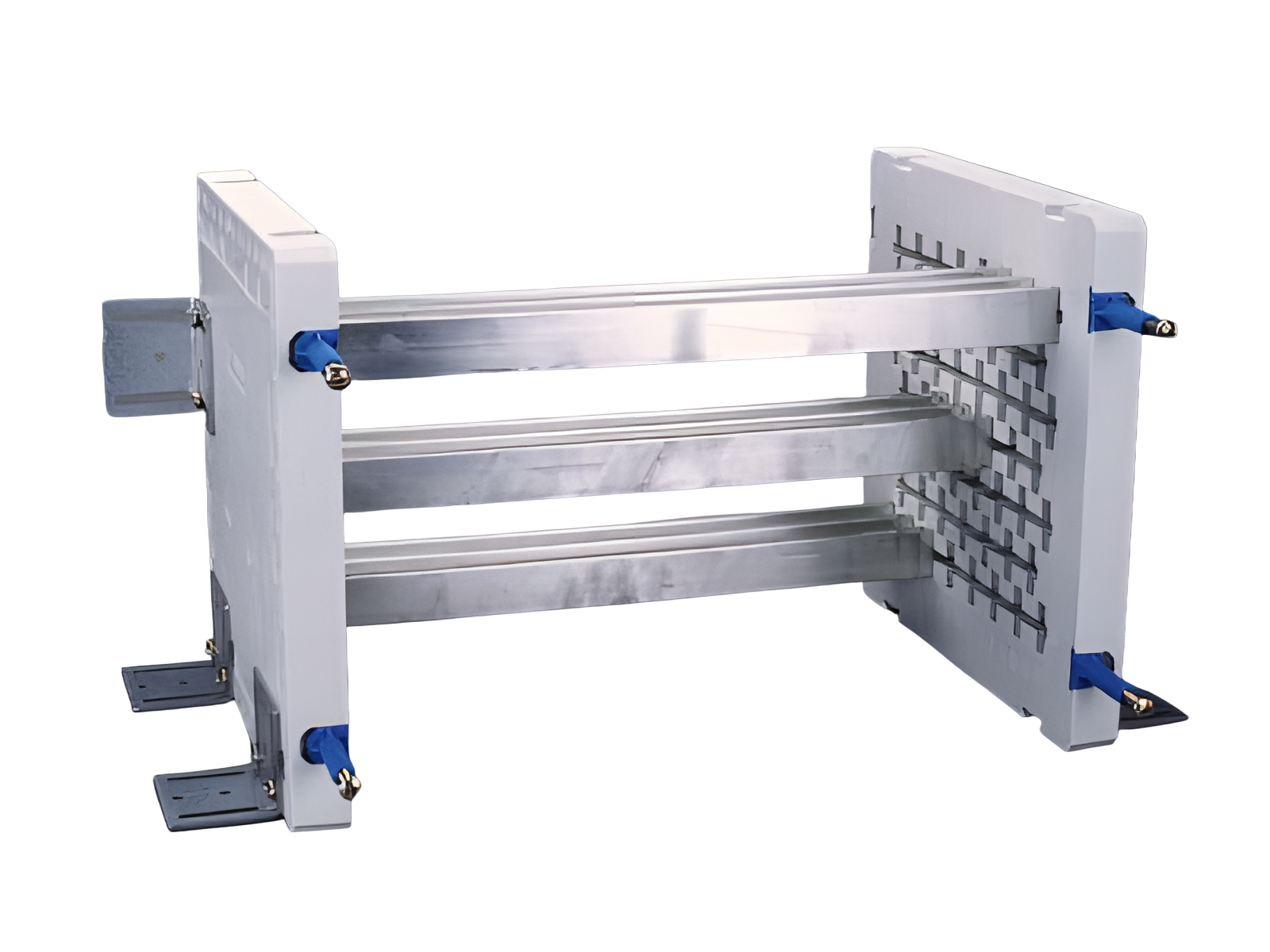

The picture may show a similar product.
Cod.art.: 35015 000
Unità di allacciamento 3200 A
per larghezza quadro 600 mm
usable busbar length 403 mm
Montaggio
centre feed unit
Vantaggi prodotto
Clear construction and undrilled connection technology enable safe and cost-efficient solutions to problems.
| gruppo di prodotto | 11 |
| sottogruppo prodotto | 12 |
| pz/ conf. | 1 |
| EAN | 4021267350154 |
| ECLASS 14.0 | 27370390 |
| ETIM 5.0 | EC001900 |
| ETIM 8.0 | EC001900 |
| ETIM 10.0 | EC001900 |
Norme
IEC 61439-1:2020
UL 508
Omologazioni
UL
for UL feeder circuits >250V
type no.: CentreFeedUnit
EAC Type: AC-C
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| corrente nominale (IEC): | 3200 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale di isolamento Ui AC: | 1000 V |
| tensione di picco Uimp: | 8 kV |
| resistenza nom. alla corrente di picco Ipk max.: | 93 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 29,2 W.
(The power dissipation at full load would be 45,7 W.)
| 4-pole busbar system, can be retrofitted |
| Details UL | |
| Norme | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 1800 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR protected max.: | 103 kA |
| SCCR: |
65 kA with DIVQ circuit breaker 2500 A / 480 VAC
103 kA with JDDZ fuse Class L 1600 A / 600 V AC |
| Valori meccanici | |
| L x A x P: | 583 x 300 x 300 |
| peso: | 2200,0 kg/100 |
| Poli: | 3 poli |
| Sezione: | 1.140 mm² |
| Proprietà materiali | |
| Material: | Copper |
| Ausführung Werkstoff: | verzinnt |
| halogen-free: | Yes |
|
The scope of delivery includes: 2 busbar supports, 3 busbars, fastening brackets, fastening screws and holders for covers. |
|
| for UL feeder circuits >250V |
