Selezione prodotto

for UL feeder circuits >250V

per cavi e bandelle flessibili 800 A (01065)

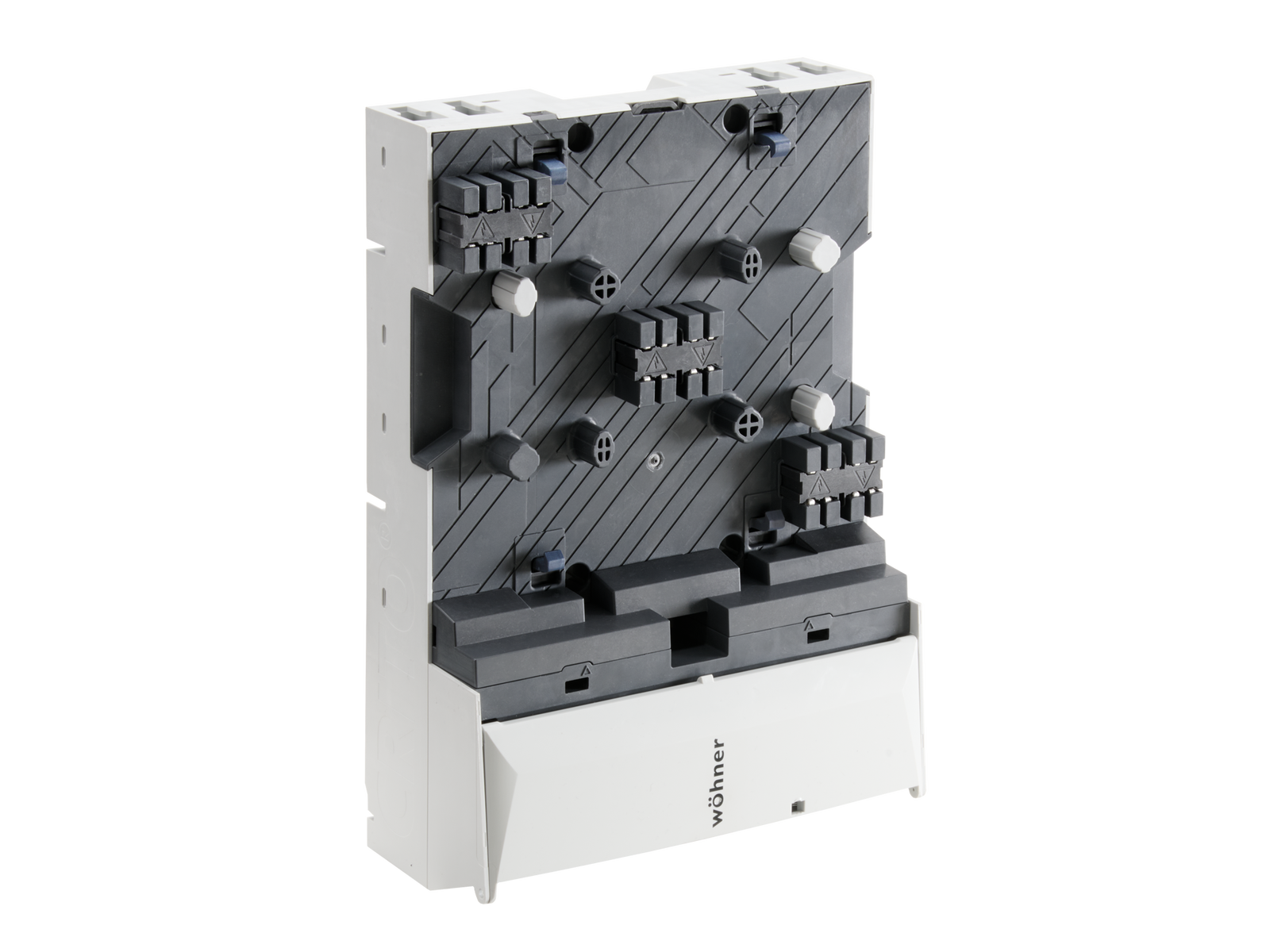

The picture may show a similar product.

Descrizione

Cod.art.: 01065 000A

CRITO®CrossBoard

per cavi e bandelle flessibili 800 A

150 mm², per alimentazione posteriore del CrossBoard

3p

connessione cavi in alto o basso

NUOVO

Montaggio

CrossBoard® 800 A

gruppo di prodotto 07
sottogruppo prodotto 51
pz/ conf. 1
EAN 4021267010652
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

UL

for UL feeder circuits >250V

type no.: CR-B-200

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
corrente nominale (IEC): 800 A
tensione nominale (IEC) AC: 690 V
tensione nominale di isolamento Ui AC: 800 V
tensione di picco Uimp: 6 kV
resistenza nom. alla corrente di picco Ipk max.: 80 kA
corrente nom. di breve durata Icw (1,0 s) max.: 30 kA
Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 800 V
tensione max. ammissibile (IEC) DC: 800 V
corrente d'impiego max. (IEC): 800 A
Details UL
Norme
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
corrente nominale (UL): 800 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR unprotected max.: 30 kA
3 cycles (without OPD) @ 725 V AC
SCCR protected max.: 65 kA
SCCR: 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
Valori meccanici
L x A x P: 200 x 200 x 65
peso: 650,0 kg/100
Poli: 3 poli
grado di protezione dal fronte: IP20
Connessioni
screw connection
screw drive: SW18
wire stripping: 50 mm
Md min.: 16,0 Nm
Md max.: 24,0 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
lam. Cu width: 20 - 40 mm
lam. Cu thickness: 5 - 20 mm
number of lam. Cu: 2
torque (UL): 177 lb-in
for wires UL: Cu 75°C

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
