for UL feeder circuits >250V
Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01065 000A

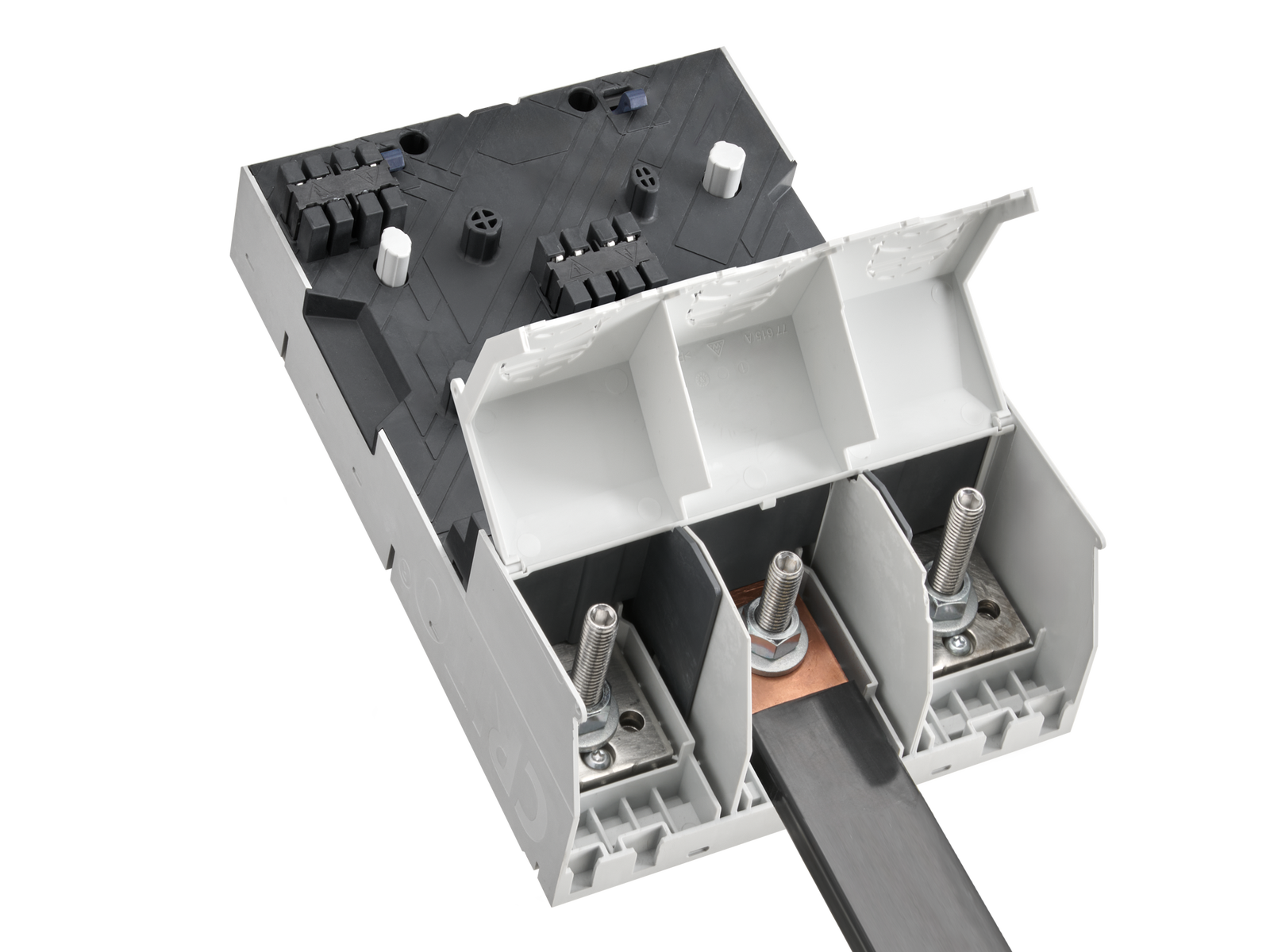

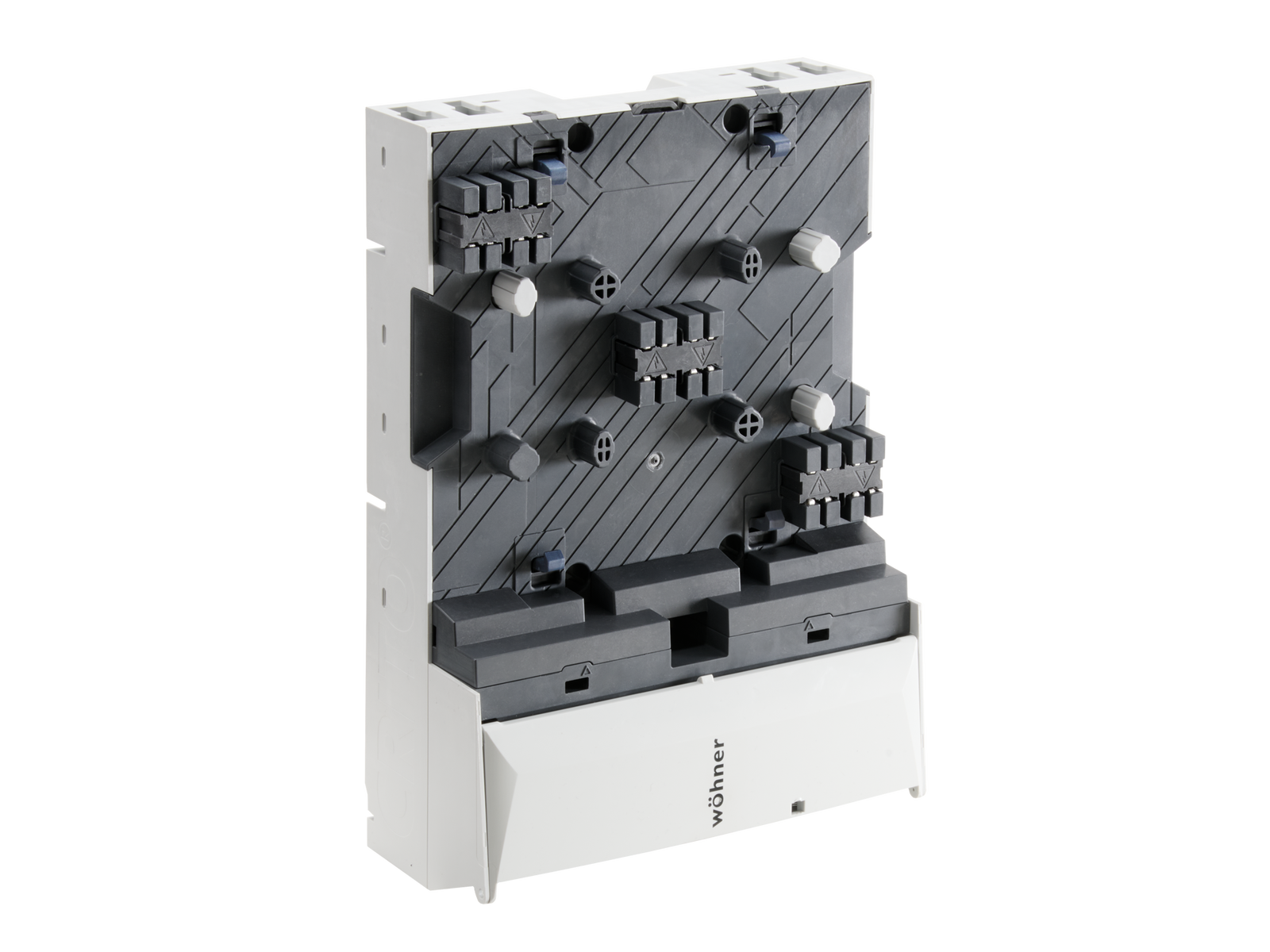

CRITO®CrossBoard
Anschlussmodul
300 mm², für rückseitige Einspeisung des CrossBoard
3-polig
Anschluss oben oder unten
für CrossBoard 800 A 500 - 1100 mm
NEU
System
CrossBoard® 800 A
| Produktgruppe | 07 |
| Untergruppe | 51 |
| VE | 1 |
| EAN | 4021267010652 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: CR-B-200
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 800 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Bemessungsstoßstromfestigkeit Ipk max.: | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 30 kA |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 800 V |
| max. zulässige Spannung (IEC) DC: | 800 V |
| Strombelastbarkeit (IEC) max.: | 800 A |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 800 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| für Leitungen UL: | Cu 75°C |
| SCCR unprotected max.: | 30 kA |
| 3 cycles (without OPD) @ 725 V AC | |
| SCCR protected max.: | 65 kA |
| SCCR: | 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC |
| Mechanische Werte | |
| B x H x T: | 200 x 200 x 65 |
| Gewicht: | 67,0 kg/100 |
| Poligkeit: | 3-polig |
| Schutzart frontseitig: | IP20 |
| Klemmstellen | |
| Prismenklemme | |
| Antrieb: | SW13 |
| Abisolierung: | 45 mm |
| Querschnitt min.: | 150 mm² |
| Querschnitt max.: | 300 mm² |
| rm: | 150 - 300 mm² |
| Md min.: | 6,4 Nm |
| Md max.: | 9,6 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Querschnitt min. UL: | MCM 300 |
| Querschnitt max. UL: | MCM 600 |
| Drehmoment (UL): | 71 lb-in |
| für Leitungen UL: | Cu 75°C |
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
| for UL feeder circuits >250V | |
|
Anschließbare Querschnitte: Prismenklemme mit lamelliertem Kupferband: 1x 10x 15.5… 24 mm x 0.8… 1.0 mm oder 2x 10x 15.5… 24 mm x 0.8… 1.0 mm Drehmoment: 8 Nm, 71 lb-in Abisolierlänge: 50 +/- 5 mm Bemessungsstrom: 500 A
Prismenklemme mit Rundleiter: 150… 300 mm2 300… 600 MCM Drehmoment: 8 Nm, 71 lb-in Abisolierlänge: 50 +/- 5 mm Bemessungsstrom: 500 A
Stehbolzen mit massiver Kupferschiene: 1x 10x 20… 40 mm x 1,0 mm oder 2x 10x 20… 40 mm x 1,0 mm Drehmoment: 20 Nm, 177 lb-in Abisolierlänge: 50 +/- 5 mm mit Loch (vgl. Montageanleitung) Bemessungsstrom: 800 A |
