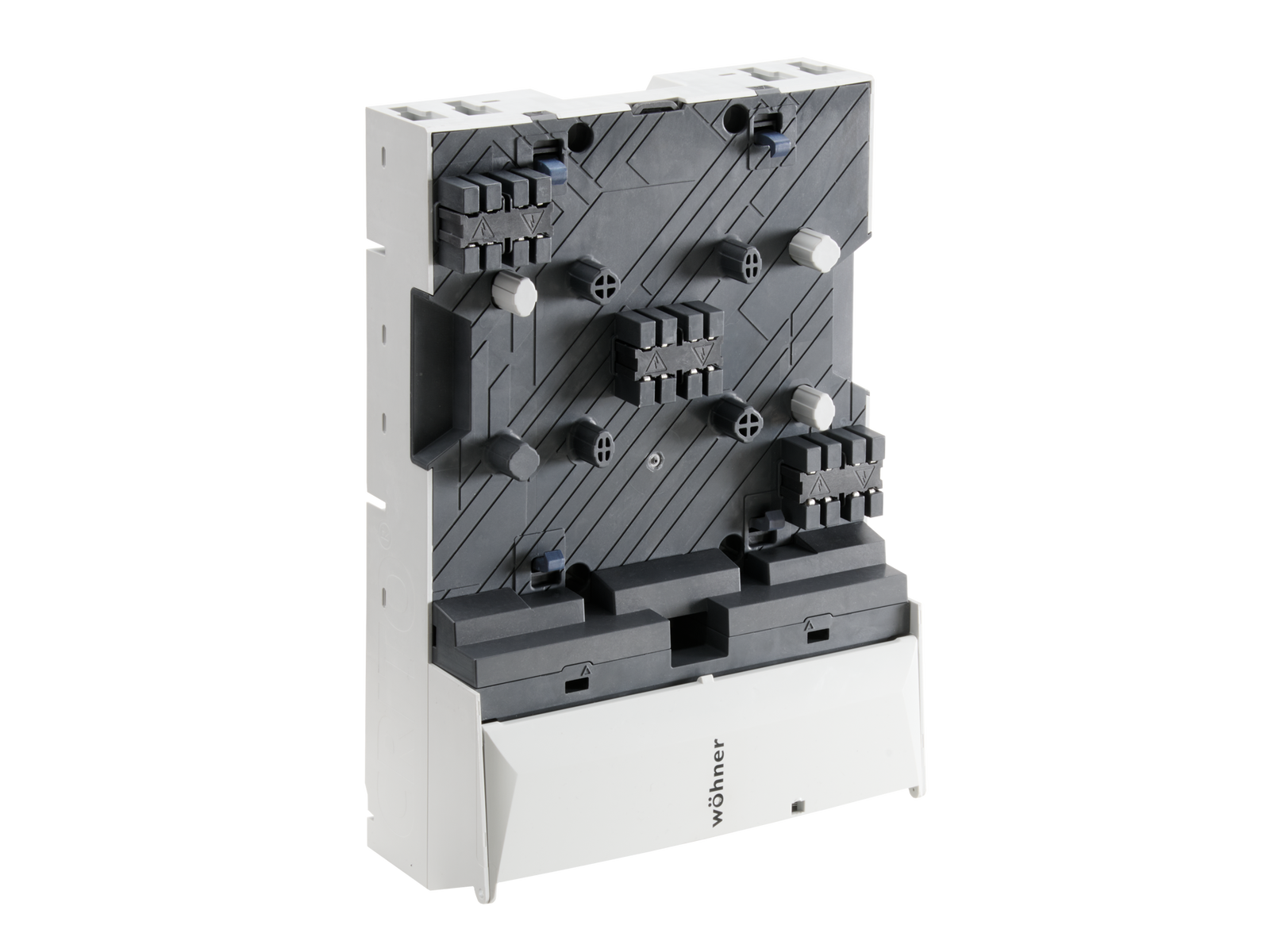

módulo de conexión (01065)

La imagen puede mostrar un producto similar.

Part No.: 01065 000A

CRITO^®CrossBoard

módulo de conexión

300 mm², for rear feeding of the CrossBoard

3 polos

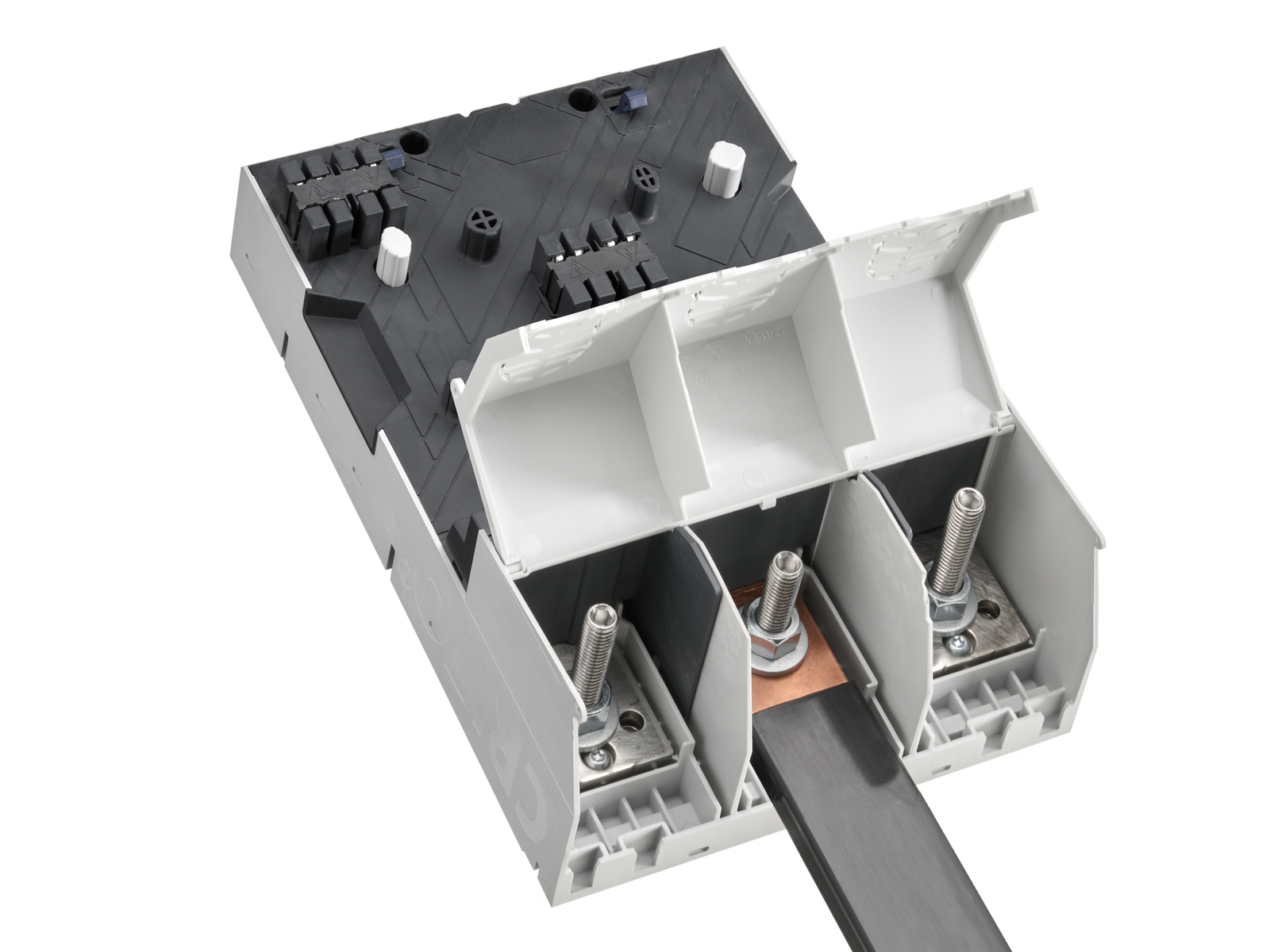

Conexión cables por arriba o por abajo

para CrossBoard 800 A 500 - 1100 mm

NEW

sistema

CrossBoard® 800 A

grupo de producto	07
subgrupo	51

embalaje	1
EAN	4021267010652

Normas

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

homologaciónes

for UL feeder circuits >250V

tipo: CR-B-200

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

datos electricos IEC
intensidad de corriente nominal (IEC):	800 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

resistencia a corriente de pico Ipk máx. :	80 kA
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.:	30 kA

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	800 V
tensión máxima (IEC) DC:	800 V
máxima intensidad de corriente (IEC):	800 A

for UL feeder circuits >250V
suitable for field-installed conductors

datos electricos UL
intensidad de corriente nominal (UL):	800 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz
for wires UL:	Cu 75°C

SCCR:

65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC

grado de protección frontal:

IP20

puntos de apriete
Prismenklemme
screw drive:	SW13
wire stripping:	45 mm
min. cross-section:	150 mm²
max. cross-section:	300 mm²
rm:	150 - 300 mm²
Md min.:	6,4 Nm
Md max.:	9,6 Nm
Not suitable for aluminium cables !

min. cross-section UL:	MCM 300
max. cross-section UL:	MCM 600
torque (UL):	71 lb-in
for wires UL:	Cu 75°C

Not suitable for aluminium cables !
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.



for UL feeder circuits >250V
Connectable cross-sections: Prism clamp with laminated copper: 1x 10x 15.5… 24 mm x 0.8… 1.0 mm 2x 10x 15.5… 24 mm x 0.8… 1.0 mm Torque: 8 Nm, 71 lb-in Stripping lenght: 50 +/- 5 mm Rated current: 500 A Prism clamp with round wires: 150… 300 mm 300… 600 MCM Torque: 8 Nm, 71 lb-in Stripping length: 50 +/- 5 mm Rated current: 500 A Bolt connection with solid copper: 1x 10x 20… 40 mm x 1,0 mm 2x 10x 20… 40 mm x 1,0 mm Torque: 20 Nm, 177 lb-in Stripping length: 50 +/- 5 mm with whole (cf. mounting instruction) Rated current: 800 A
