for UL feeder circuits >250V

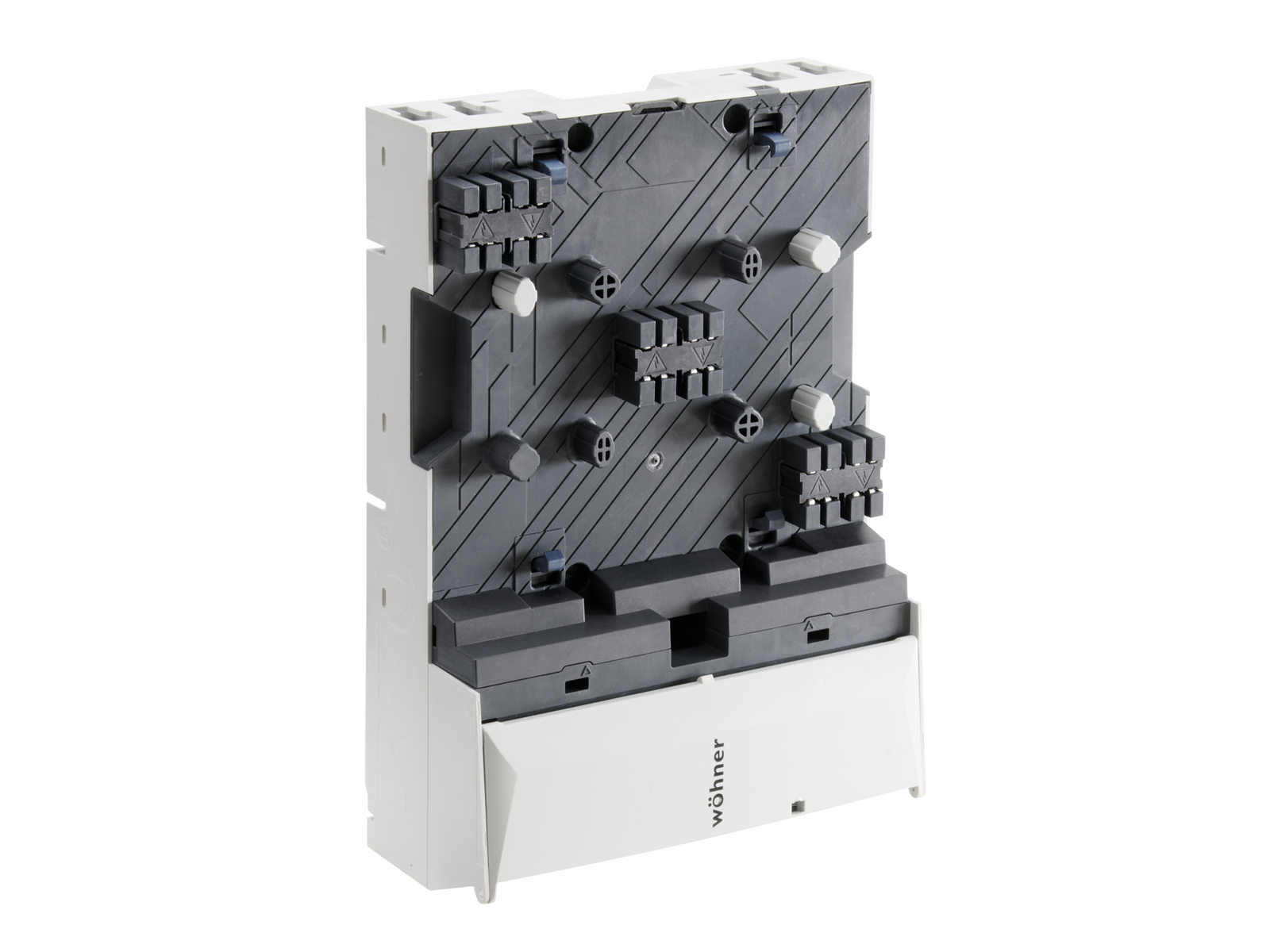

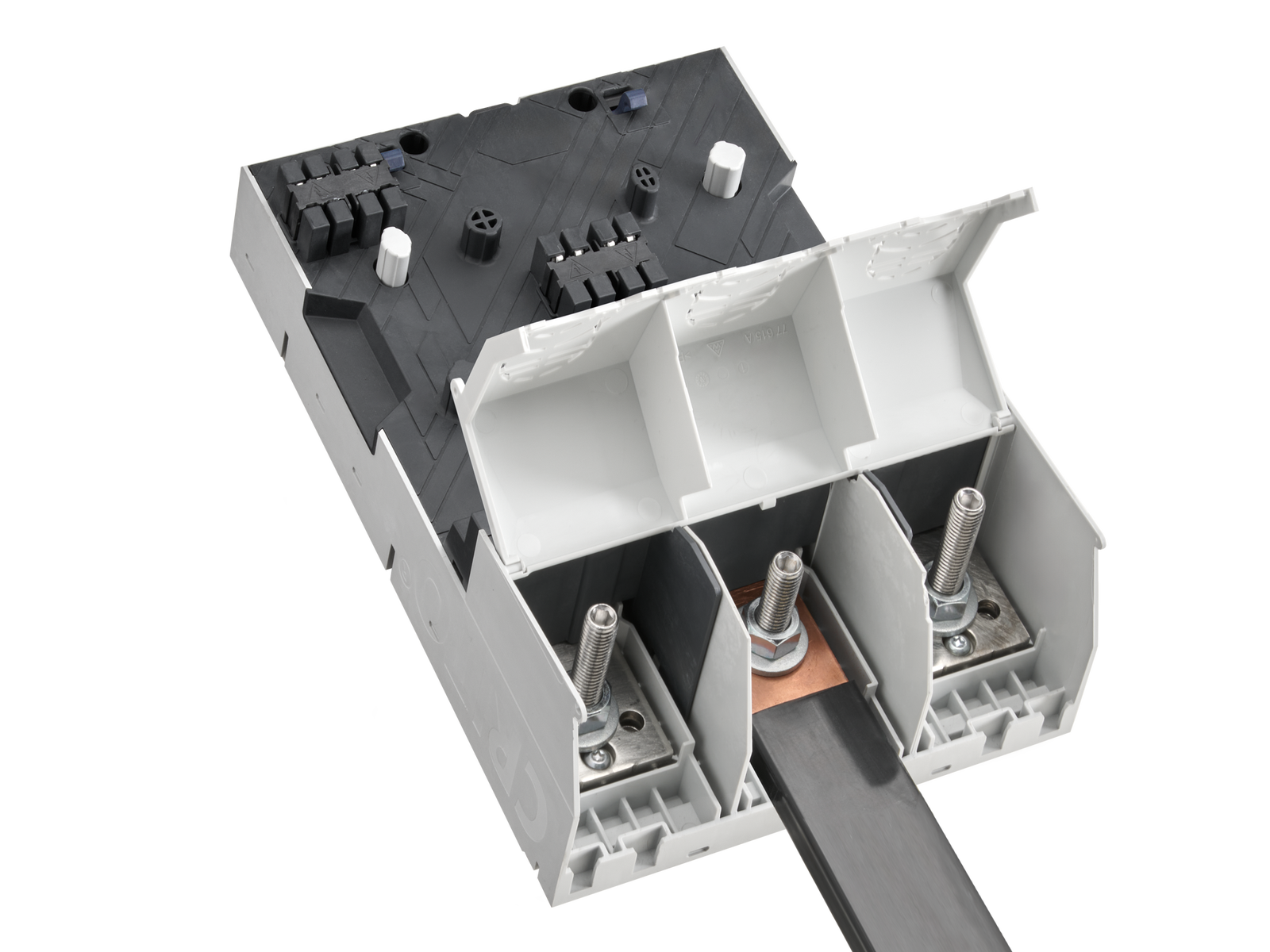

The picture may show a similar product.
Cod.art.: 01065000A
CRITO®CrossBoard
modulo di connessione
150 mm², per alimentazione posteriore del CrossBoard
3p
connessione cavi in alto o basso
per CrossBoard 800 A 500 - 1100 mm
disponibile a breve
Montaggio
CrossBoard® 800 A
| gruppo di prodotto | 07 |
| sottogruppo prodotto | 48 |
| pz/ conf. | 1 |
| EAN | 4021267010652 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Omologazioni
UL
for UL feeder circuits >250V
type no.: CR-B-114-A1
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| corrente nominale (IEC): | 800 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale di isolamento Ui AC: | 800 V |
| tensione di picco Uimp: | 6 kV |
| resistenza nom. alla corrente di picco Ipk max.: | 30 kA |
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 800 V |
| tensione max. ammissibile (IEC) DC: | 800 V |
| corrente d'impiego max. (IEC): | 800 A |
| Details UL | |
| Norme | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Electrical data UL | |
| corrente nominale (UL): | 800 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| for wires UL: | Cu 75°C |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: |
65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
100 kA with JDDZ fuse Class L/T 800 A / 600 V AC |
| Valori meccanici | |
| L x A x P: | 200 x 200 x 65 |
| peso: | 67.0 kg/100 |
| Poli: | 3 poli |
| grado di protezione dal fronte: | IP20 |
| Connessioni | |
| screw clamp connection | |
| screw drive: | SW13 |
| wire stripping: | 30 mm |
| min. cross-section: | 95 mm² |
| max. cross-section: | 300 mm² |
| Md min.: | 4.0 Nm |
| Md max.: | 6.0 Nm |
|
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| min. cross-section UL: | AWG 2 |
| max. cross-section UL: | MCM 600 |
| torque (UL): | 35 - 53 lb-in |
| for wires UL: | Cu 75°C |
| Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
| for UL feeder circuits >250V |
