morsetto di alimentazione, 1 polo (31562)

The picture may show a similar product.

Descrizione

Cod.art.: 31562 000

morsetto di alimentazione, 1 polo

dircet feeding of the comb-type busbar

2,5 - 50 mm² / AWG 14 - 1

per 31548, 31549, 31561

gruppo di prodotto 07
sottogruppo prodotto 26
pz/ conf. 25
EAN 4021267315627
ECLASS 6.1 27371392
ECLASS 7.1 27371392
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

UL

for UL feeder circuits >250V

type no.: CTB-TB50

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
corrente nominale (IEC): 160 A

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 1000 V
tensione max. ammissibile (IEC) DC: 1000 V
Details UL
Norme
UL 508
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 115 A
tensione nominale (UL) AC: 1000 V
frequenza nominale (UL): 50 / 60 Hz
tensione nominale (UL) DC: 1000 V
Valori meccanici
L x A x P: 18 x 41 x 30
peso: 3,0 kg/100
Poli: 1 polo
grado di protezione: IP20
Connessioni
min. cross-section: 6 mm²
max. cross-section: 50 mm²
Md min.: 3,5 Nm
Md max.: 3,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 14
max. cross-section UL: AWG 1
torque (UL): 35 lb-in


2,5 - 50 mm² (14 - 1 AWG Copper wire) Eindrätig und Mehrdrähtig
2,5 - 35 mm² (14 - 2 AWG Copper wire) Feindrätig mit und ohne Aderendhülse

Istruzioni per l'uso

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Recommended stripping of the insulation on the connection lead approx. 14mm
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

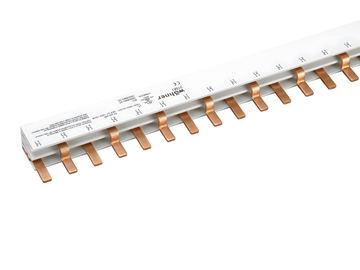

31561 000
barra a pettine, 2 poli, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più

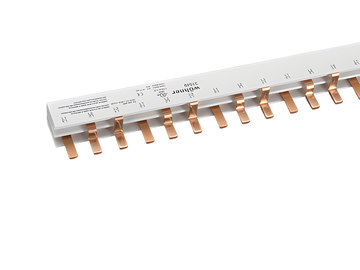

31549 000
barra a pettine, 3 poli, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più

31548 000
barra a pettine, 1 polo, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più
