The picture may show a similar product.
Cod.art.: 31562000
morsetto di alimentazione, 1 polo
direkte Einspeisung der Kammschiene
2,5 - 50 mm² / AWG 14 - 1

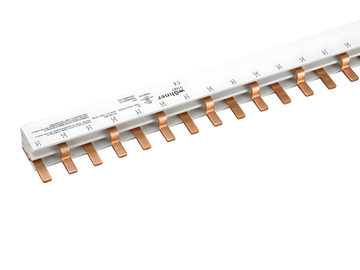

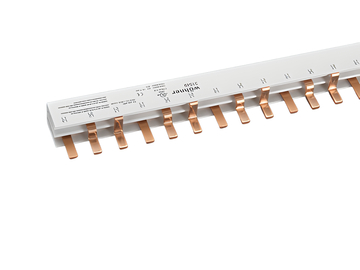

per 31548, 31549, 31561
| gruppo di prodotto | 07 |
| sottogruppo prodotto | 26 |
| pz/ conf. | 25 |
| EAN | 4021267315627 |
| pagina catalogo | 2020 : 6.8, 6.9 |
| ECLASS 6.1 | 27371390 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Norme
IEC 61439-1:2011
UL 508
Omologazioni
UL , EAC
for UL feeder circuits >250V
type no.: CTB-TB50
EAC Type: TE-CTB
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
| Details IEC | |
| Norme | |
| IEC 61439-1:2011 |
| Electrical data IEC | |
| corrente nominale (IEC): | 160 A |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 1000 V |
| tensione max. ammissibile (IEC) DC: | 1000 V |
| Details UL | |
| Norme | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 115 A |
| tensione nominale (UL) AC: | 1000 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| tensione nominale (UL) DC: | 1000 V |
| Valori meccanici | |
| L x A x P: | 18 x 41 x 30 |
| peso: | 3,0 kg/100 |
| Poli: | 1 polo |
| grado di protezione: | IP20 |
| Connessioni | |
| min. cross-section: | 6 mm² |
| max. cross-section: | 50 mm² |
| Md min.: | 3,5 Nm |
| Md max.: | 3,5 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 14 |
| max. cross-section UL: | AWG 1 |
| torque (UL): | 35 lb-in |
|
2,5 - 50 mm² (14 - 1 AWG Copper wire) Eindrätig und Mehrdrähtig |
|
Avvisi e consigli
Recommended stripping of the insulation on the connection lead approx. 14mm
