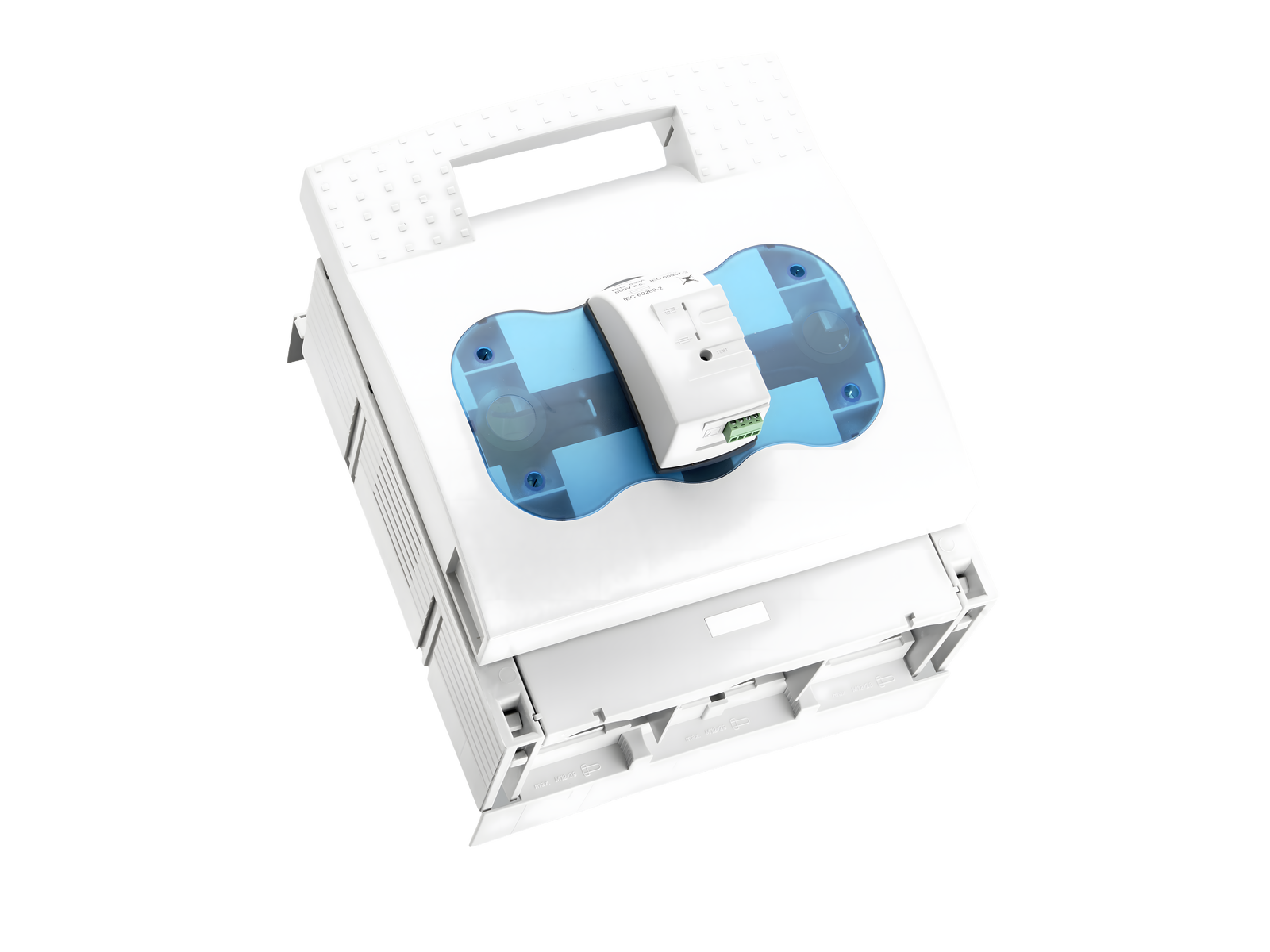

base sezion. per fus. NH3, 630 A, per barre, uscita in basso / alto (33327)

The picture may show a similar product.

Descrizione

Cod.art.: 33327000

QUADRON®60Classic

base sezion. per fus. NH3, 630 A, per barre, uscita in basso / alto

vite M12, uscita in basso/ alto

with electronic fuse monitoring

connessione cavi in alto o basso

per barre 12, 20, 30 x 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

For safe connection of the lines, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.

gruppo di prodotto 09
sottogruppo prodotto 34
pz/ conf. 1
EAN 4021267333270
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

type no.: LTS-3

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117263

Dati tecnici

per fusibili di grandezza: NH 3
fusibile secondo norma: IEC / HD 60269-2
live grip lugs required: Sì
potenza diss. max. ammissibile del fusibile inserito: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 630 A
tensione nominale (IEC) AC: 690 V
tensione nominale (IEC) DC: 250 V
tensione nominale di isolamento Ui AC: 690 V
tensione nominale di isolamento Ui DC: 250 V
tensione di picco Uimp: 6 kV
Categoria d'impiego AC: AC-23B (400V)
AC-22B (500V)
AC-21B (500V)
corrente nom. di cto cto condizionata da fusibili (AC): 50 kA / 690 V
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 38.4 W.

(The power dissipation at full load would be 60.0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 725 V
tensione max. ammissibile (IEC) DC: 262 V
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 3 up to 48W power dissipation, with grip lugs under voltage
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig

Elektronische Sicherungsüberwachung:
- Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V
- Keine Hilfsenergie erforderlich; Versorgung über Netzspannung
- Hilfskontakte potentialfrei
- LED- Blinkmelder (rot/grün)
- Testtaster
- Weitere Informationen unter Downloads / Datenblatt
Details UL
Norme
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 600 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
SCCR: 100 kA
Valori meccanici
L x A x P: 256 x 300 x 200
peso: 796.0 kg/100
Poli: 3 poli
per barre: 12, 20, 30 x 10 e barre profilate
grado di protezione dal fronte: IP30

Type of fastening: patented click mechanism

Connessioni
screw connection
M12
screw drive: SW18
Md min.: 35.0 Nm
Md max.: 40.0 Nm
Not suitable for aluminium cables !


Accessories:
Clamp connection:  Cu 150-300mm² s(r), f+AE; lam. Cu 25x1-13; 6-8Nm torque
single wedge clamp terminal: Cu, Al* 150-300mm² s(r), s(s), f, f+AE; 6-8 Nm torque
double wedge clamp terminal: Cu  2x 150-185mm² s(r), s(s), f+AE;  6-8Nm torque

*Connections are not maintenance-free if aluminium conductors are used.

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
live grip lugs required: Sì
potenza diss. max. ammissibile del fusibile inserito: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Fuse monitoring

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

33144000
copertura per capicorda, innestabile in alto / basso
per QCB-NH3
per: QCB-NH3
Di Più

33147000
morsetto a prisma, doppio
2x 150 mm²
Gr. NH 3
Di Più

33154000
cornice singola
290 x 330
Gr. NH 3
Di Più

33155000
Protezione per mani
per basi sez. NH, Gr. NH 1- 3
per la protezione posteriore del coperchio
Di Più

33156000
microswitch di segnalazione posizione coperchio
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
Di Più

33157000
Bloccaggio coperchio
per filo sigillo oppure 3 lucchetti di diamatro staffa 4 -7 mm
Gr. NH 1 - 3
Di Più

33165000
connessione a brida per cavi Cu
150 - 300 mm²
per: QCB-NH3, LTS-F 630, LTS 800
Di Più

33168000
morsetto a prisma, per cavi Cu / Al
150 - 300 mm²
Gr. NH 3
Di Più

33385000
morsetto a prisma, doppio
2x 185 mm²
Gr. NH 3
Di Più

33419000
copertura per zona di connessione
per basi sezionabili di Gr.NH 3, max 600 A
Di Più

33272000
Estensione del collegamento
Gr. NH 3
Di Più

Similar products

33162000
QUADRON®60Classic
base sezion. per fus. NH 630 A, per barre, uscita in basso / alto
vite M12
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

33603000
QUADRON®60Classic
base sezion. per fus. NH3, 630 A, per barre, uscita in basso / alto
vite M12
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più
