Base sezion. per fus. NH3, 630 A

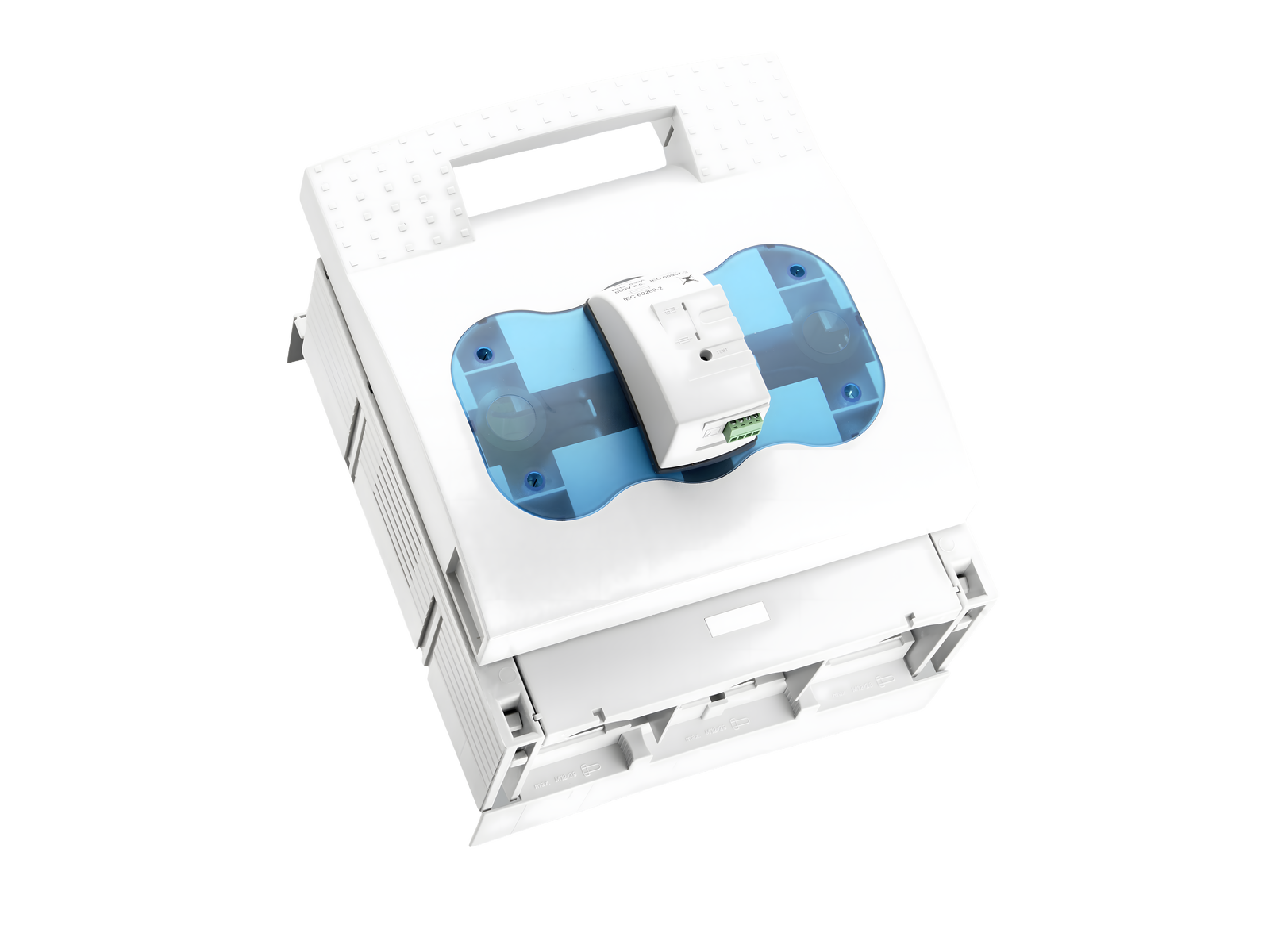

The picture may show a similar product.

Descrizione

Cod.art.: 33327 000

QUADRON 60Classic

Base sezion. per fus. NH3, 630 A

vite M12, uscita in basso/ alto

with electronic fuse monitoring

connessione cavi in alto o basso

per barre 12, 20, 30 x 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

For safe connection of the lines, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.

gruppo di prodotto 09
sottogruppo prodotto 34
pz/ conf. 1
EAN 4021267333270
ECLASS 14.0 27142108
ETIM 5.0 EC001040
ETIM 8.0 EC001040
ETIM 10.0 EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

type no.: LTS-3

EAC Type: NH

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117263

Dati tecnici

per fusibili di grandezza: NH 3
fusibile secondo norma: IEC / HD 60269-2
live grip lugs required: Sì
potenza diss. max. ammissibile del fusibile inserito: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 630 A
tensione nominale (IEC) AC: 690 V
tensione nominale (IEC) DC: 250 V
tensione nominale di isolamento Ui AC: 800 V
tensione nominale di isolamento Ui DC: 250 V
tensione di picco Uimp: 6 kV
Categoria d'impiego AC: AC-22B (690V/ 630A)
AC-22B (800V/ 315A)
AC-23B (690V/ 500A)
AC-23B (500V/ 630A)
corrente nom. di cto cto condizionata da fusibili (AC): 50 kA / 690 V
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 38,4 W.

(The power dissipation at full load would be 60,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 725 V
tensione max. ammissibile (IEC) DC: 262 V
further utilisation category AC (IEC 60947-3): AC-20B (1000V) bei Verschmutzungsgrad 2
further utilisation category DC (IEC 60947-3): DC specifications: 2 current paths (L1,L3) in series
DC-22B (440V)
DC-21B (440V)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC: do not switch under load
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
min. permitted operation temperature -40°C
max. permitted operation temperature 55°C
for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 3 up to 48W power dissipation, with grip lugs under voltage
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig

Elektronische Sicherungsüberwachung:
- Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V
- Keine Hilfsenergie erforderlich; Versorgung über Netzspannung
- Hilfskontakte potentialfrei
- LED- Blinkmelder (rot/grün)
- Testtaster
- Weitere Informationen unter Downloads / Datenblatt
Details UL
Norme
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 600 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
SCCR: 100 kA
Valori meccanici
L x A x P: 256 x 300 x 200
peso: 796,0 kg/100
Poli: 3 poli
per barre: 12, 20, 30 x 10 e barre profilate
grado di protezione dal fronte: IP30
Connessioni
screw connection
M12
screw drive: SW18
Md min.: 35,0 Nm
Md max.: 40,0 Nm
Proprietà materiali
halogen-free: No

Istruzioni per l'uso

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
live grip lugs required: Sì
potenza diss. max. ammissibile del fusibile inserito: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing  #2

| Fuse monitoring

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
