connessione a brida per cavi Cu (33165)

The picture may show a similar product.

Descrizione

Cod.art.: 33165000

connessione a brida per cavi Cu

150 - 300 mm²

per QCB-NH3, LTS-F 630, LTS 800

Montaggio

60Classic

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267331658

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Valori meccanici
peso:	12.5 kg/100

Cu 150-300mm² s(r), f+AE, lam. Cu 25x (1-13)mm

Connessioni
Not suitable for aluminium cables !

25 x 13

Application notes

Not suitable for aluminium cables !

short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

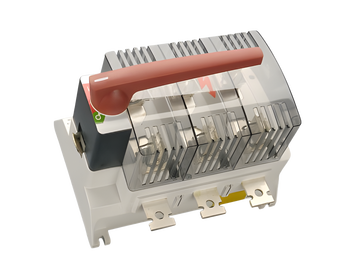

33362000
CAPUS^®Panel
Sezionatore sottocarico per fusibili NH, 3p
viti M12, manovra rossa
Gr. NH 3
Di Più

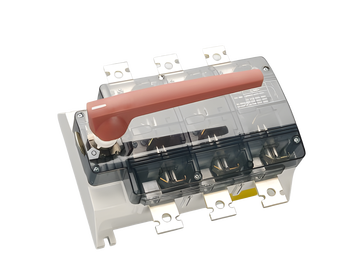

33358000
CAPUS^®Panel
Sezionatore sottocarico, 3 poli
viti M12, manovra rossa
800 A
Di Più

33603000
QUADRON^®60Classic
base sezion. per fus. NH3, 630 A, per barre, uscita in basso / alto
vite M12
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

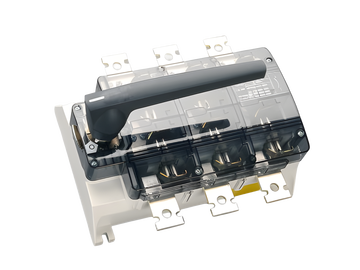

33336000
CAPUS^®Panel
Sezionatore sottocarico, 3 poli
viti M12, manovra nera
800 A
Di Più

33151000
QUADRON^®Panel
Base sezion. per fus. NH3, 630 A, per pannello
vite M12
with electromechanical fuse monitoring
Di Più

33203000
QUADRON^®Panel
Base sezion. per fus. NH3, 630 A, per pannello
vite M12
Di Più

33162000
QUADRON^®60Classic
base sezion. per fus. NH 630 A, per barre, uscita in basso / alto
vite M12
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

33332000
QUADRON^®Panel
Base sezion. per fus. NH3, 630 A, per pannello
vite M12
with electronic fuse monitoring
Di Più

33327000
QUADRON^®60Classic
base sezion. per fus. NH3, 630 A, per barre, uscita in basso / alto
vite M12, uscita in basso/ alto
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

https://pim.woehner.de/IT/CH/1000047387
