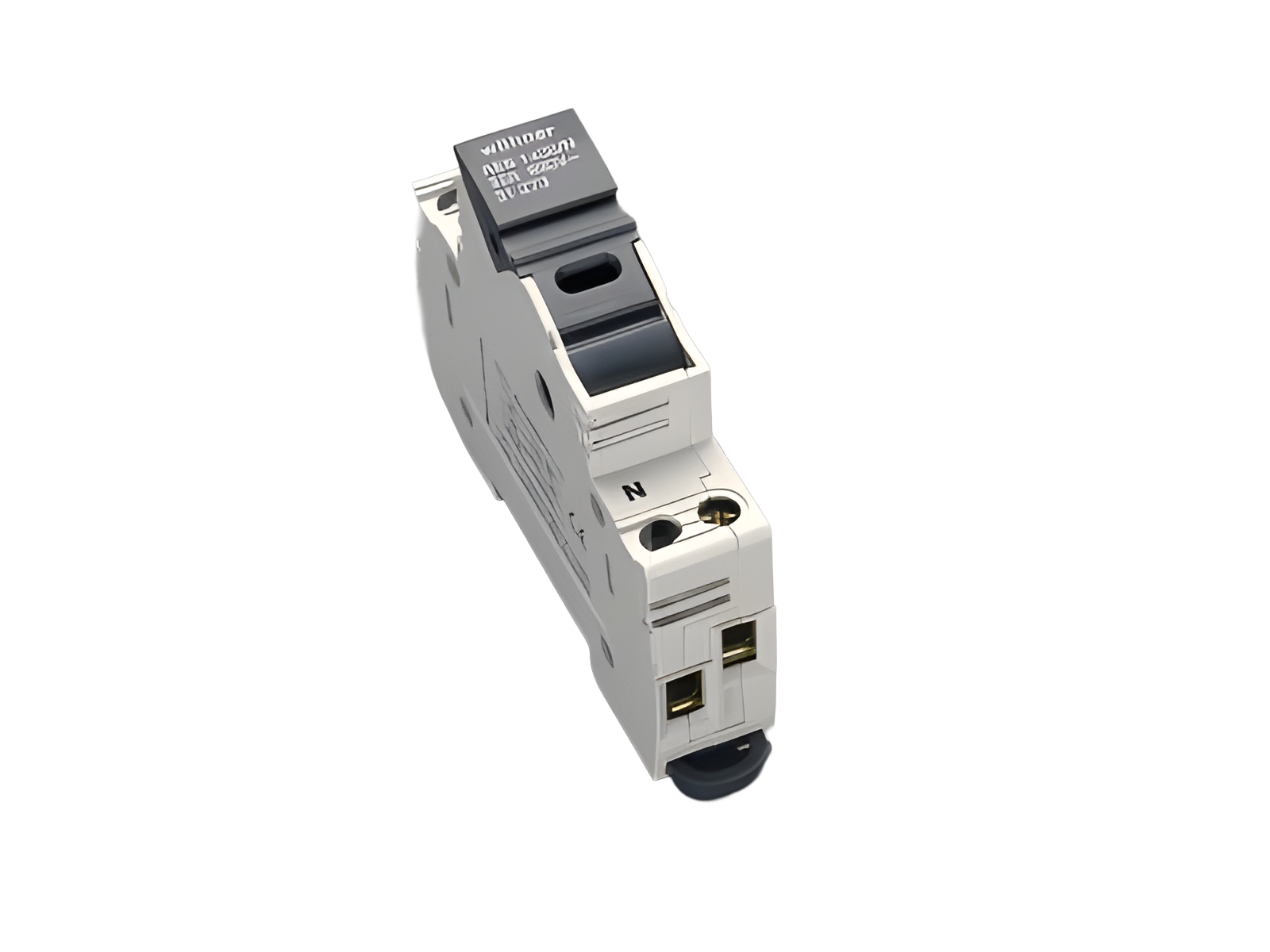

The picture may show a similar product.
Référence 31273000A
AMBUS®Panel
support pour fusibles cylindriques
10 x 38 / 1P/N
32 A / 690 V, N intégré
Neutre à gauche
for mounting rail
Système
Panel
Avantages produit
large clamping range
holder for label
| Groupe de produits | 17 |
| Sous-groupe | 06 |
| Dimensions de l'emballage | 12 |
| EAN | 4021267312732 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Normes
IEC 60269-1:2006
IEC 60269-3:2010
Approbations
CCC
Type: AES10x38I
CCC certificate: 21107317576
| for fuse links size: | 10x38 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| permitted power dissipation of the fuse-link: | 3 W |
| Details IEC | |
| Normes | |
|
IEC 60269-1:2006 IEC 60269-3:2010 |
| Electrical data IEC | |
| Courant assigné (IEC): | 32 A |
| Tension assignée (IEC) CA: | 690 V |
| rated isolation voltage Ui AC: | 690 V |
| Tension assignée de tenue aux chocs Uimp: | 4 kV |
| cond. short-circuit current with fuses (AC): | 100 kA / 400 V (32A) |
| 100 kA / 500 V (25A) | |
| approved wth fuse links of operation class: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,6 W.
(The power dissipation at full load would be 0,9 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CA: | 725 V |
| Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence. |
| for fuse links as per IEC / EN 60269-2 with permitted rated power dissipations up to max. 3W for gG/gL up to max. 1.2W for aM |
| Charactéristiques mécaniques | |
| L x H x P: | 18 x 81 x 58 |
| Poids: | 9,0 kg/100 |
| Pôles: | 1 pôle + N |
| Mounting: | for mounting rail |
| degree of protection: | IP20 |
| front degree of protection: | IP20 |
| Points de raccordement | |
| cage clamp connection | |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 10 mm² |
| Md min.: | 0,8 Nm |
| Md max.: | 1,2 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence. | |
| permitted power dissipation of the fuse-link: | 3 W |
