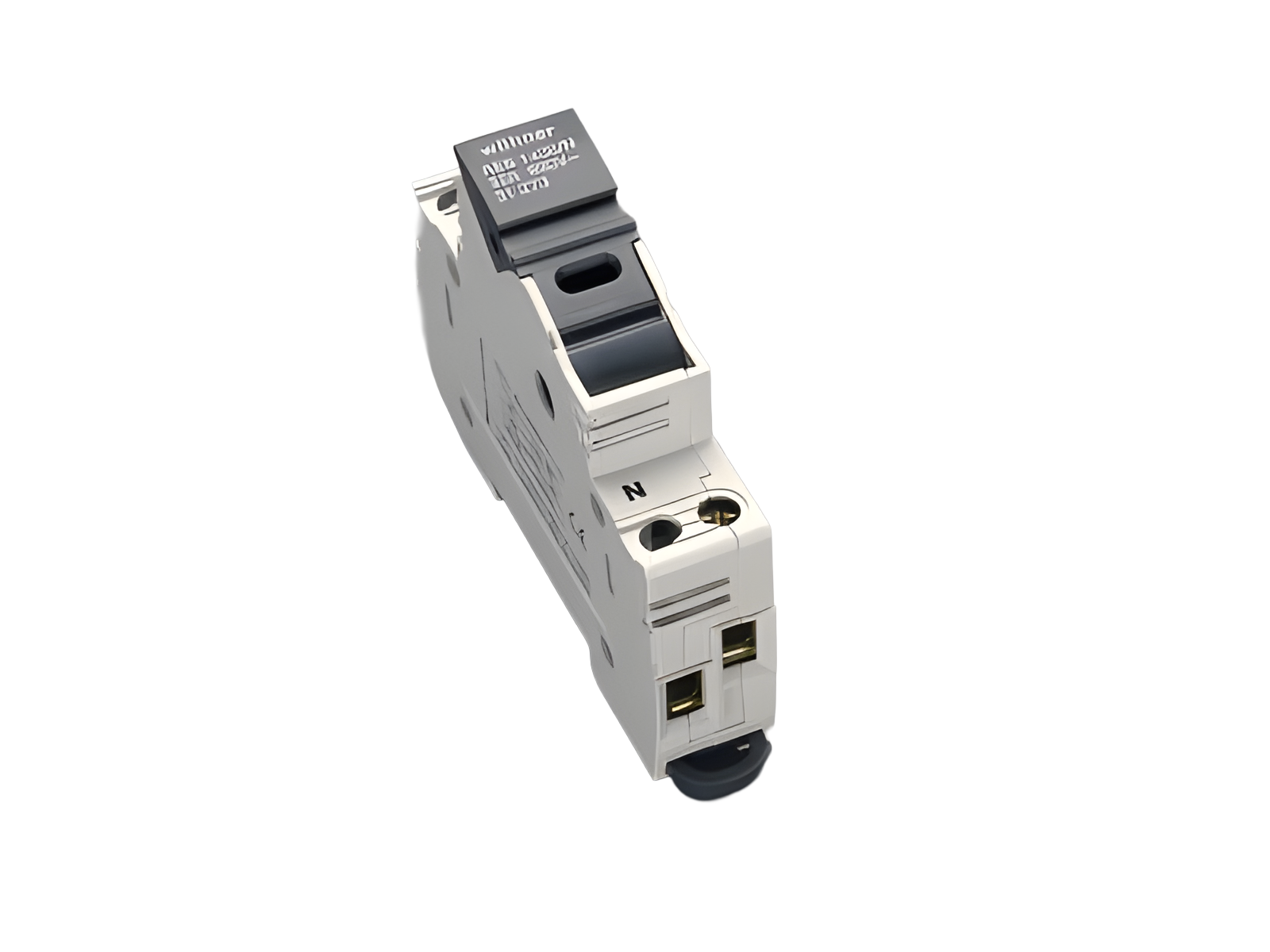

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31273000A
AMBUS®Panel
Halter für zylindrische Sicherungen
10 x 38 / 1P/N
32 A / 690 V, N integriert
N links
für DIN Tragschiene
System
Panel
Produktvorteile
großer Klemmbereich
Aufnahme für Bezeichungsschild
| Produktgruppe | 17 |
| Untergruppe | 06 |
| VE | 12 |
| EAN | 4021267312732 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Standards
IEC 60269-1:2006
IEC 60269-3:2010
Approbationen
CCC
Typnummer: AES10x38I
CCC Zertifikat: 21107317576
| für Sicherungseinsätze Baugröße: | 10x38 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 3 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 IEC 60269-3:2010 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 32 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 690 V |
| Bemessungsstossspannung Uimp: | 4 kV |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 100 kA / 400 V (32A) |
| 100 kA / 500 V (25A) | |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,6 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,9 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 725 V |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| für Sicherungseinsätze nach IEC / EN 60269-2 mit zulässigen Bemessungsverlustleistungen bis max. 3 W für gG/gL bis max. 1,2 W für aM |
| Mechanische Werte | |
| B x H x T: | 18 x 81 x 58 |
| Gewicht: | 9,0 kg/100 |
| Poligkeit: | 1-polig+N |
| Befestigung: | für DIN Tragschiene |
| Schutzart: | IP20 |
| Schutzart frontseitig: | IP20 |
| Klemmstellen | |
| Rahmenklemme | |
| Querschnitt min.: | 1,5 mm² |
| Querschnitt max.: | 10 mm² |
| Md min.: | 0,8 Nm |
| Md max.: | 1,2 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 3 W |
