Value Added Services

cache pattes d'extraction (79448)

The picture may show a similar product.

Description

Référence 79448000

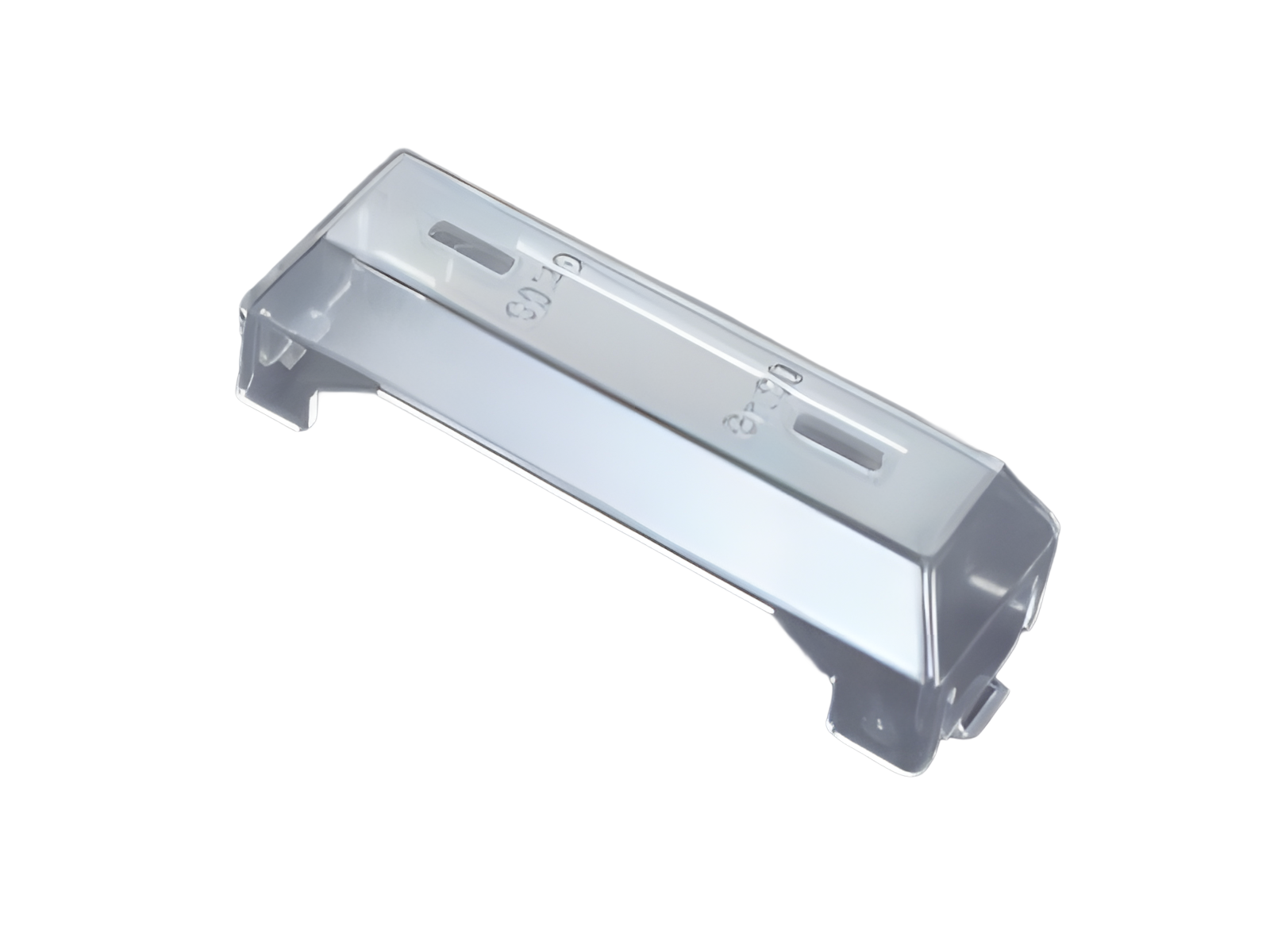

cache pattes d'extraction

pour embase NH et 33705

NH 00

Système

60Classic, 100Energy

Groupe de produits	10
Sous-groupe	66

Dimensions de l'emballage	30
EAN	4021267794484

ECLASS 6.1	27149217
ECLASS 7.1	27149217
ETIM 4.0	EC001660
ETIM 5.0	EC001660

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Données techniques

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Charactéristiques mécaniques
L x H x P:	30 x 94 x 30
Poids:	1,2 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

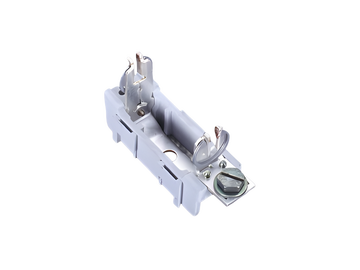

03587000
QUADRON^®60Classic
embase de fusible NH 160 A
vis, à visser sur le rail
taille 00 / 1P
Plus

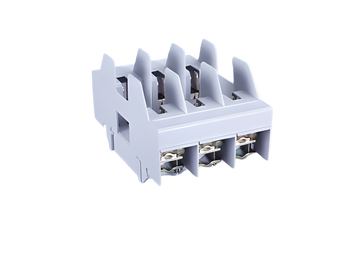

03761000
QUADRON^®Panel
embase de fusible NH 160 A
étrier des 2 côtés
taille 00 / 3P, avec protection contre les contacts
Plus

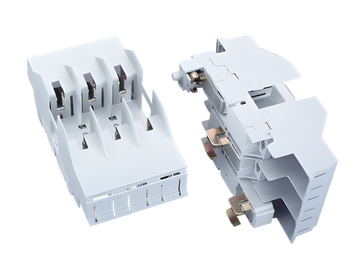

03656000
QUADRON^®60Classic
embase de fusible montée sur rail NH 160 A, sortie en haut
vis M8
taille 00 / 3P
raccordement par le haut
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

03654000
QUADRON^®60Classic
embase de fusible montée sur rail NH 160 A, sortie en haut
borne 70 mm²
taille 00 / 3P
raccordement par le haut
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

03759000
QUADRON^®Panel
embase de fusible NH 160 A
raccordement par étrié des 2 côtés
taille 00 / 3P, avec protection contre les contacts
Plus

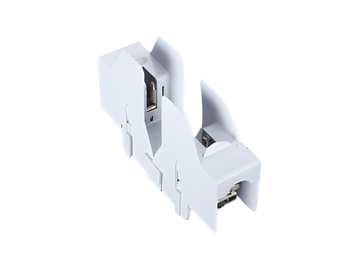

03760000
QUADRON^®Panel
embase de fusible NH 160 A
étrier des 2 côtés
taille 00 / 1P, avec protection contre les contacts
Plus

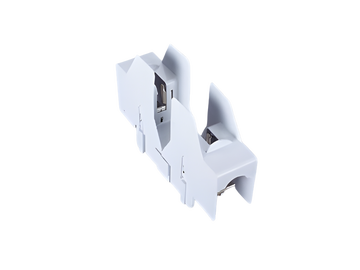

03758000
QUADRON^®Panel
embase de fusible NH 160 A
raccordement par étrié des 2 côtés
taille 00 / 1P, avec protection contre les contacts
Plus

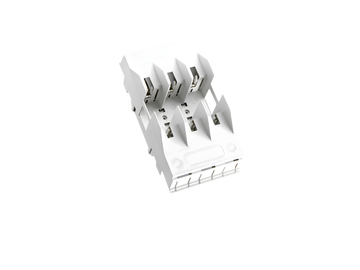

03212000
QUADRON^®Panel
embase de fusible NH 160 A
raccordement par étrié des 2 côtés
taille 00 / 3P, avec cache de protection contre les contacts prolongés
Plus

03299000
QUADRON^®60Classic
embase de fusible NH 160 A
vis M8
taille 00 / 3P
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33705000A
QUADRON^®185Power
réglette porte-fusible NH 160 A
Taille 00, forme ouverte
vis M8, version plate
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

03199000
QUADRON^®60Classic
embase de fusible NH 160 A
borne à cage
taille 00 / 3P
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/INT/1000048179

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Politique de confidentialité

Czech Chinese English Français Español Deutsch Italiano Russian

Deutschland France Switzerland International
