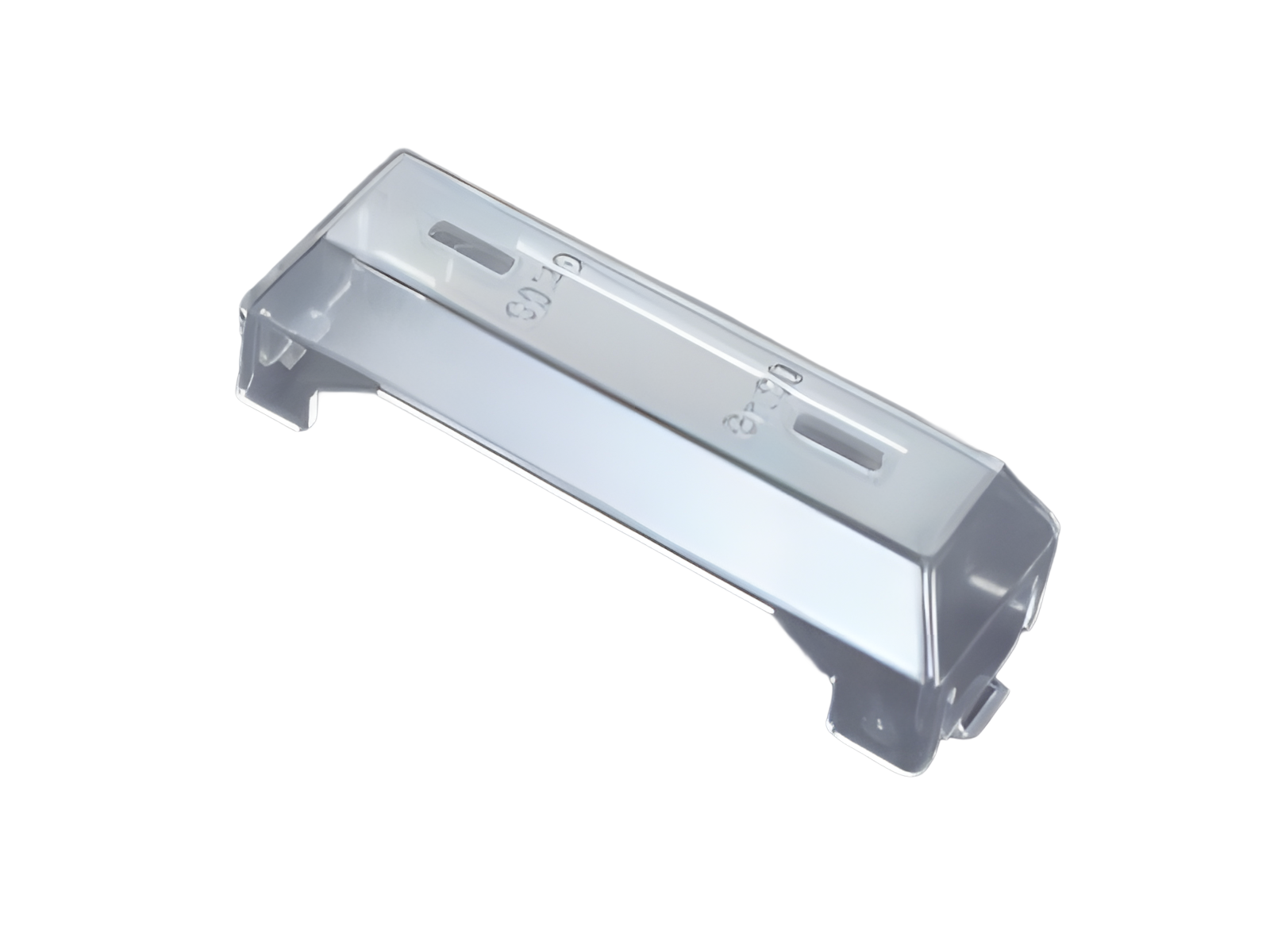

Grifflaschenabdeckung (79448)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 79448000

Grifflaschenabdeckung

für NH-Unterteil und 33705

NH 00

System

60Classic, 100Energy

Produktgruppe 10
Untergruppe 66
VE 30
EAN 4021267794484
ECLASS 6.1 27149217
ECLASS 7.1 27149217
ETIM 4.0 EC001660
ETIM 5.0 EC001660

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Technische Daten

Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Mechanische Werte
B x H x T: 30 x 94 x 30
Gewicht: 1,2 kg/100

Anwendungshinweise

Kurzschlussfestigkeit: entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Metallzuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Verwendung

03587000
QUADRON®60Classic
NH-Sicherungs-Unterteil 160 A
Schraube, anschraubbar auf Schiene
Größe 00 / 1P
Mehr

03761000
QUADRON®Panel
NH-Sicherungs-Unterteil 160 A
beidseitig Schelle
Größe 00 / 3P, mit Berührungsschutz
Mehr

03759000
QUADRON®Panel
NH-Sicherungs-Unterteil 160 A
beidseitig Schraube M8
Größe 00 / 3P, mit Berührungsschutz
Mehr

03656000
QUADRON®60Classic
NH-Sicherungs-Unterteil 160 A
Schraube M8
Größe 00 / 3P
Anschluss oben
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

03760000
QUADRON®Panel
NH-Sicherungs-Unterteil 160 A
beidseitig Schelle
Größe 00 / 1P, mit Berührungsschutz
Mehr

03654000
QUADRON®60Classic
NH-Sicherungs-Unterteil 160 A
Schelle 70 mm²
Größe 00 / 3P
Anschluss oben
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

03758000
QUADRON®Panel
NH-Sicherungs-Unterteil 160 A
beidseitig Schraube M8
Größe 00 / 1P, mit Berührungsschutz
Mehr

03212000
QUADRON®Panel
NH-Sicherungs-Unterteil 160 A
beidseitig Schraube M8
Größe 00 / 3P, mit langem Berührungsschutz
Mehr

03299000
QUADRON®60Classic
NH-Sicherungs-Unterteil 160 A
Schraube M8
Größe 00 / 3P
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

03199000
QUADRON®60Classic
NH-Sicherungs-Unterteil 160 A
Rahmenklemme
Größe 00 / 3P
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33705000A
QUADRON®185Power
NH-Sicherungsleiste 160 A
Größe 00, offene Ausführung
Schraube M8, flache Version
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
