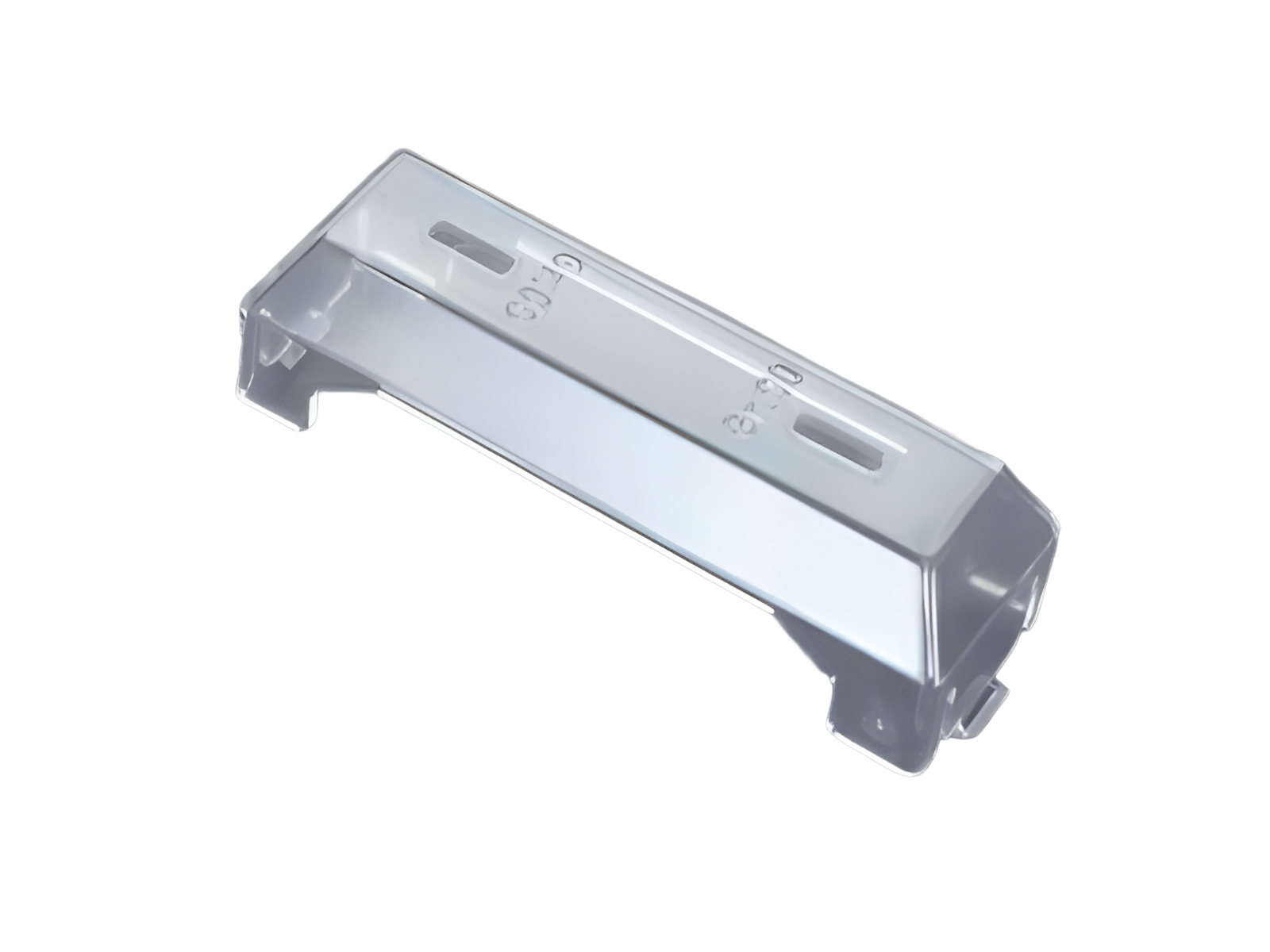

Крышка рукоятки (79448)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 79448000

Крышка рукоятки

Для держателя NH предохранителей и 33705

NH 00

Система

60Classic, 100Energy

Группа продуктов	10
Подгруппа	66

Кол-во	30
EAN	4021267794484

ECLASS 6.1	27149217
ECLASS 7.1	27149217
ETIM 4.0	EC001660
ETIM 5.0	EC001660

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Технические данные

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Механические данные
Ш x В x Г:	30 x 94 x 30
Вес:	1,2 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

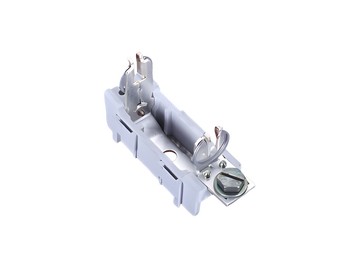

03587000
QUADRON^®60Classic
Держатель NH предохранителей 160 A
Винт, крепление к шине болтом
Типоразмер 00 / 1 полюс
More

03761000
QUADRON^®Panel
Держатель NH предохранителей 160 A
зажим с двух сторон хомутом
Типоразмер 00 / 3 полюса, с защитой от прикосновения
More

03656000
QUADRON^®60Classic
Держатель NH предохранителей для монтажа на шины 160 A, подключение сверху
Винт М8
Типоразмер 00 / 3 полюса
connection top
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

03654000
QUADRON^®60Classic
Держатель NH предохранителей для монтажа на шины 160 A, подключение сверху
Клемма 70 мм²
Типоразмер 00 / 3 полюса
connection top
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

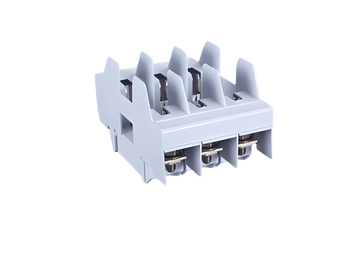

03759000
QUADRON^®Panel
Держатель NH предохранителей 160 A
Винт М8 подсоединение с двух сторон
Типоразмер 00 / 3 полюса, с защитой от прикосновения
More

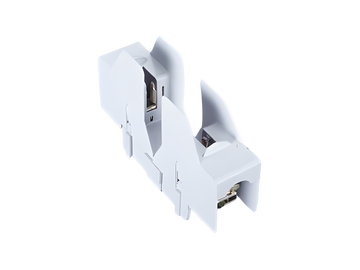

03760000
QUADRON^®Panel
Держатель NH предохранителей 160 A
Зажим с двух сторон хомутом
Типоразмер 00 / 1 полюс, с защитой от прикосновения
More

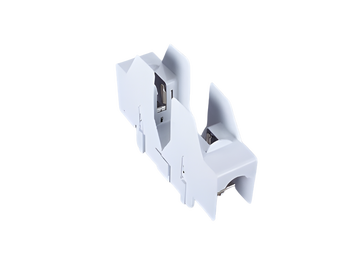

03758000
QUADRON^®Panel
Держатель NH предохранителей 160 A
Винт М8 подсоединение с двух сторон
Типоразмер 00 / 1 полюс, с защитой от прикосновения
More

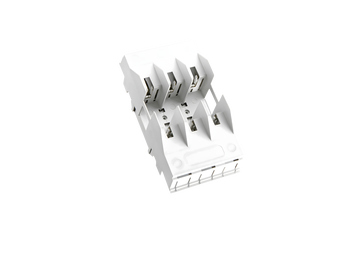

03212000
QUADRON^®Panel
Держатель NH предохранителей 160 A
Винт М8 подсоединение с двух сторон
Типоразмер 00 / 3 полюса, с удлин. защитной крышкой
More

03299000
QUADRON^®60Classic
Держатель NH предохранителей 160 A
Винт М8
Типоразмер 00 / 3 полюса
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33705000A
QUADRON^®185Power
Линейный держатель NH предохранителей, 160 A
Типоразмер 00, открытая версия
Винт М8, низкая версия
для шин: 30, 40, 60, 80, 100, 120 x 10
More

03199000
QUADRON^®60Classic
Держатель NH предохранителей 160 A
Рамная клемма
Типоразмер 00 / 3 полюса
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More
