support de jeu de barres universel (01602)

The picture may show a similar product.

Description

Référence 01602000

support de jeu de barres universel

2 pôles avec trous de vissage internes

pour jeux de barres 12, 20, 30 x 5, 10

Système

60Classic

Avantages produit

With internal screw holes
can also be used as centre support

Groupe de produits 06
Sous-groupe 06
Dimensions de l'emballage 1
EAN 4021267016029
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Tension assignée (IEC) CA: 800 V
Tension assignée (IEC) CC: 1000 V
rated frequency (IEC): 50 / 60 Hz
rated isolation voltage Ui AC: 1000 V
rated isolation voltage Ui DC: 1000 V
Tension assignée de tenue aux chocs Uimp: 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC: 1500 V
Short-circuit withstand capacity:
Icw up to 39.8kA - 255ms - DC busbar support separation 250 mm (20 x 10 mm busbars)
Icw up to 45.7kA - 255ms - DC busbar support separation 400mm (30 x 10mm busbars)
Charactéristiques mécaniques
L x H x P: 13 x 136 x 45
Poids: 8,3 kg/100
Pôles: 2 pôles
pour jeux de barres: 12, 20, 30 x 5, 10

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.

Conseils

Torque for the screws of the busbar support Md = 4Nm

Links

Documentation

Accessoires

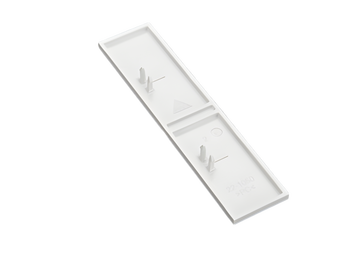

01363000
couvercle d'extrémité
pour support de jeu de barres 01602
