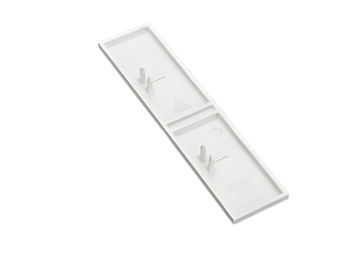

La imagen puede mostrar un producto similar.
Part No.: 01602000
soporte para barras universal
2 polos con orificios internos para atornillar
para barras 12, 20, 30 x 5, 10
sistema
60Classic
ventajas del producto
With internal screw holes
can also be used as centre support
| grupo de producto | 06 |
| subgrupo | 06 |
| embalaje | 1 |
| EAN | 4021267016029 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Normas
IEC 61439-1:2020
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| tensión nominal (IEC) AC: | 800 V |
| tensión nominal (IEC) DC: | 1000 V |
| frecuencia nominal (IEC): | 50 / 60 Hz |
| tensión nominal de aislamiento Ui AC: | 1000 V |
| tensión nominal de aislamiento Ui DC: | 1000 V |
| tensión de pico Uimp: | 6 kV |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 1500 V |
| Short-circuit withstand capacity: Icw up to 39.8kA - 255ms - DC busbar support separation 250 mm (20 x 10 mm busbars) Icw up to 45.7kA - 255ms - DC busbar support separation 400mm (30 x 10mm busbars) |
| datos mecánicos | |
| An x A x P: | 13 x 136 x 45 |
| peso: | 8,3 kg/100 |
| Polaridad: | 2 polos |
| para barras: | 12, 20, 30 x 5, 10 |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
|
Notas |
Torque for the screws of the busbar support Md = 4Nm |
