Supporto per barre (01602)

The picture may show a similar product.

Descrizione

Cod.art.: 01602 000

Supporto per barre

2p, per montaggio singolarmente, fori fissaggio interni

per barre 12, 20, 30 x 5, 10

Montaggio

60Classic

Vantaggi prodotto

With internal screw holes
can also be used as centre support

gruppo di prodotto 06
sottogruppo prodotto 06
pz/ conf. 1
EAN 4021267016029
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
tensione nominale (IEC) AC: 800 V
tensione nominale (IEC) DC: 1000 V
frequenza nominale (IEC): 50 / 60 Hz
tensione nominale di isolamento Ui AC: 1000 V
tensione nominale di isolamento Ui DC: 1000 V
tensione di picco Uimp: 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) DC: 1500 V
Short-circuit withstand capacity:
Icw up to 39.8kA - 255ms - DC busbar support separation 250 mm (20 x 10 mm busbars)
Icw up to 45.7kA - 255ms - DC busbar support separation 400mm (30 x 10mm busbars)
Valori meccanici
L x A x P: 13 x 136 x 45
peso: 8,3 kg/100
Poli: 2 poli
per barre: 12, 20, 30 x 5, 10

Istruzioni per l'uso

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Torque for the screws of the busbar support Md = 4Nm

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

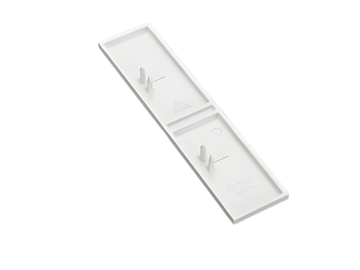

covers

01363 000
Copertura laterale
per supporto barre 01602
Di Più
