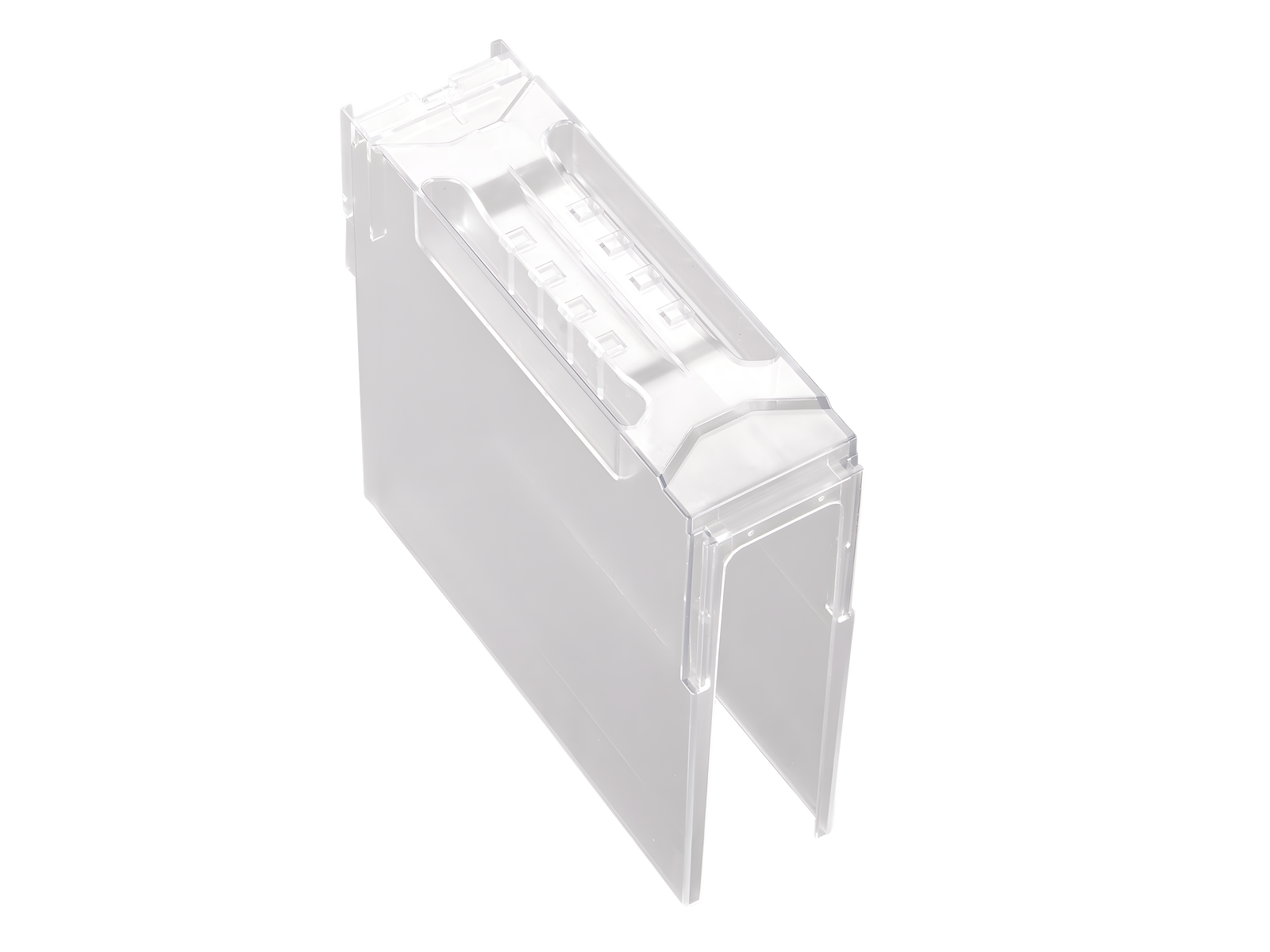

cache bornes, version haute, raccordement en bas (33732)

The picture may show a similar product.

Description

Référence 33732000A

cache bornes, version haute, raccordement en bas

pour 33700, 33715, 33720, 33770, 33771, 33772 et QUADRON®185Power Speed, 00

taille 00

Système

185Power

Groupe de produits	12
Sous-groupe	70

Dimensions de l'emballage	1
EAN	4021267337322

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
L x H x P:	50 x 166 x 150
Poids:	18,2 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit
