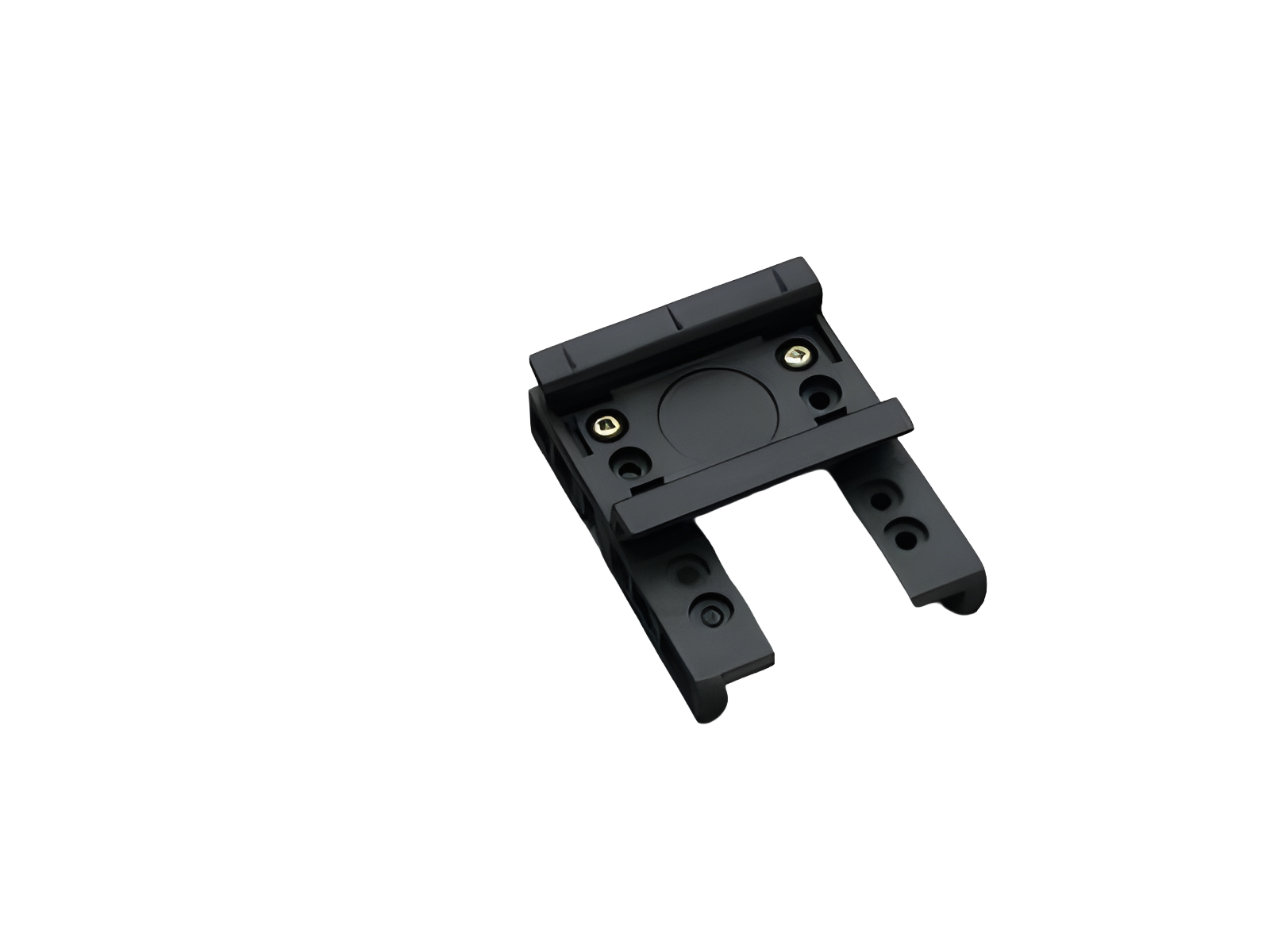

rail DIN 45 mm (32947)

The picture may show a similar product.

Description

Référence 32947000

rail DIN 45 mm

pour adaptateurs de jeux de barres

Système

CrossBoard® 125A / 250A, CrossBoard® 800 A, 60Classic

Groupe de produits 05
Sous-groupe 57
Dimensions de l'emballage 10
EAN 4021267329471
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC000212
ETIM 5.0 EC001285

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL , DNV GL

for UL feeder circuits >250V

Type: TS35-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Details UL
Normes
UL 508
for UL feeder circuits >250V
Charactéristiques mécaniques
Poids: 1,4 kg/100

Application notes

short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

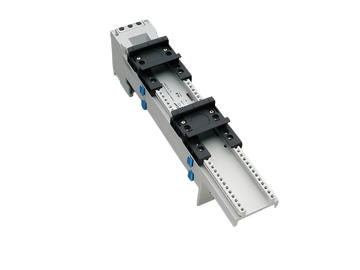

32425000
EQUES®60Classic
support de composant jeu de barres
2 rails DIN réglables
45 x 260, avec partie supérieure amovible, sans connexion électrique
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

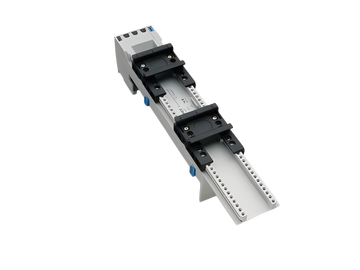

32484000
EQUES®60Classic
support de composant jeu de barres
2 rails DIN réglables
45 x 260, sans connexion électrique
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

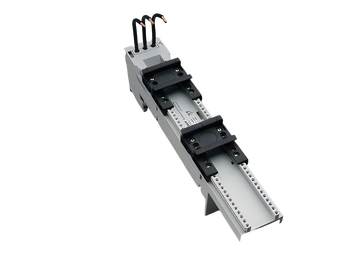

32402000
EQUES®60Classic
adaptateur de jeu de barres 25 A
2 rails DIN réglables
45 x 260, avec partie supérieure amovible et câbles AWG 12 (4 mm²)
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

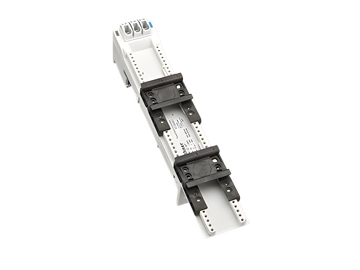

32487000
EQUES®60Classic
adaptateur de jeu de barres, 32 A
2 rails DIN réglables
45 x 260, sans câbles, avec bornes à ressort 1,5 - 6 mm² par l'avant
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

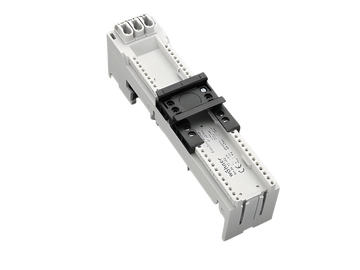

32486000
EQUES®60Classic
adaptateur de jeu de barres, 32 A
1 rail DIN réglable
45 x 200, sans câbles, avec bornes à ressort 1,5 - 6 mm² par l'avant
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

32636000
EQUES®60Classic
support de composant jeu de barres
1 rail DIN réglable et 1 accessoire de positionnement pour Siemens S00 et S0
45 x 260, sans connexion électrique
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

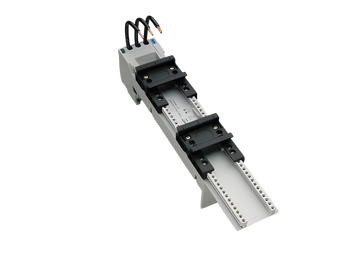

32433000
EQUES®60Classic
adaptateur de jeu de barres, 25 A
2 rails DIN réglables
45 x 260, avec câbles AWG 12 (4 mm²)
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

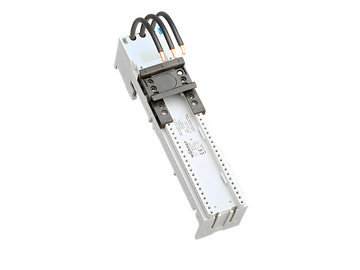

32655000
EQUES®60Classic
adaptateur de jeu de barres, 32 A
1 rail DIN réglable
45 x 200, avec câbles AWG 10 (6 mm²)
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

32665000A
support de composant
sans connexion électrique, 1 rail DIN réglable
45 x 160
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

32676000A
EQUES®CrossBoard
adaptateur 25 A
1 rail DIN réglable, avec câbles AWG 12 (4 mm²)
45 x 160
Plus

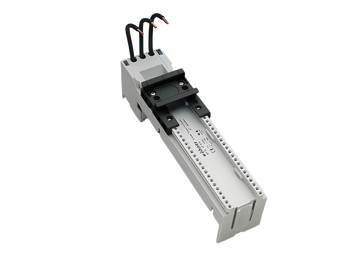

32430000
EQUES®60Classic
adaptateur de jeu de barres, 25 A
1 rail DIN réglable
45 x 200, avec câbles AWG 12 (4 mm²)
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

32684000A
EQUES®CrossBoard
adaptateur 32 A
1 rail DIN réglable, avec câbles AWG 10 (6 mm²)
45 x 160
Plus

32692000A
EQUES®CrossBoard
adaptateur 45 A
1 rail DIN réglable, avec câbles AWG 8 (10 mm²)
45 x 160
Plus

32686000A
EQUES®CrossBoard
adaptateur 32 A
1 rail DIN réglable avec cable AWG 10 (6mm²) longueur 160 mm , bornes à ressort
45 x 160
Plus

32668000A
EQUES®CrossBoard
adaptateur 16 A
1 rail DIN réglable, avec câbles AWG 14 (2,5 mm²)
45 x 160
Plus

32669000A
EQUES®CrossBoard
adaptateur 16 A
1 rail DIN réglable avec cable AWG 14 (2,5mm²) longueur 160 mm , bornes à ressort
45 x 160
Plus
