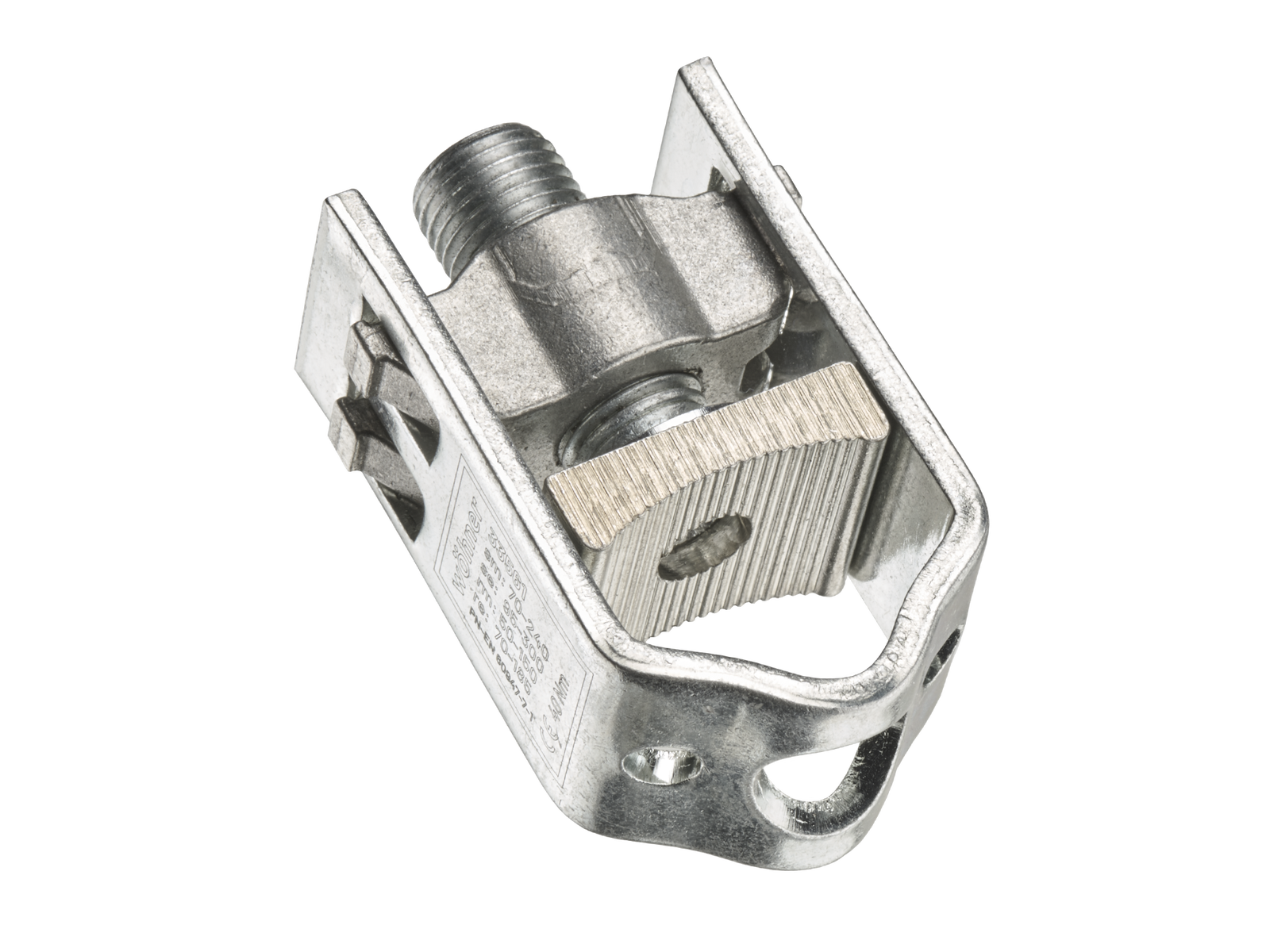

borne en V

The picture may show a similar product.

Description

Référence 33561 000A

borne en V

terminal body steel, pressure piece steel

taille 1-3

for Cu / Al 50 - 300 mm²

Système

185Power

Groupe de produits	12
Sous-groupe	70

Dimensions de l'emballage	1
EAN	4021267335618

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	13,8 kg/100

Points de raccordement
min. cross-section:	50 mm²
max. cross-section:	300 mm²
re:	70 - 185 mm²
rm:	50 - 150 mm²
se:	95 - 300 mm²
sm:	70 - 240 mm²
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

determined by main product

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33576 000A
QUADRON 185Power
réglette sectionneur à fusible 630 A
taille 3, à commutation tripolaire
borne en V 50- 300 mm²
corp de la borne en acier et pièce de pression en acier
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33575 000A
QUADRON 185Power
réglette sectionneur à fusible 400 A
taille 2, à commutation tripolaire
borne en V 50- 300 mm²
corp de la borne en acier et pièce de pression en acier
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33579 000A
QUADRON 185Power
réglette sectionneur à fusible 630 A
taille 3, commutation à 1 pôle
borne en V 50- 300 mm²
corp de la borne en acier et pièce de pression en acier
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33577 000A
QUADRON 185Power
réglette sectionneur à fusible 250 A
taille 1, commutation à 1 pôle
borne en V 50- 300 mm²
corp de la borne en acier et pièce de pression en acier
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

37577 000A
QUADRON 185Power
réglette sectionneur à fusible 250 A
taille 1, commutation à 1 pôle
borne en V 50- 300 mm²
corp de la borne en acier et pièce de pression en acier
prewired with 3x measuring transformers 250 A / 333 mV, accuracy class 1, with 6-pole plug connection from behind
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Nouveau
Plus

33574 000A
QUADRON 185Power
réglette sectionneur à fusible 250 A
taille 1, à commutation tripolaire
borne en V 50- 300 mm²
corp de la borne en acier et pièce de pression en acier
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33578 000A
QUADRON 185Power
réglette sectionneur à fusible 400 A
taille 2, commutation à 1 pôle
borne en V 50- 300 mm²
corp de la borne en acier et pièce de pression en acier
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

37578 000A
QUADRON 185Power
réglette sectionneur à fusible 400 A
taille 2, commutation à 1 pôle
borne en V 50- 300 mm²
corp de la borne en acier et pièce de pression en acier
prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 1, with 6-pole plug connection from behind
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Nouveau
Plus

https://pim.woehner.de/FR/FR/1000293479

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
