transformateur de courant 150 A / 5 A (33744)

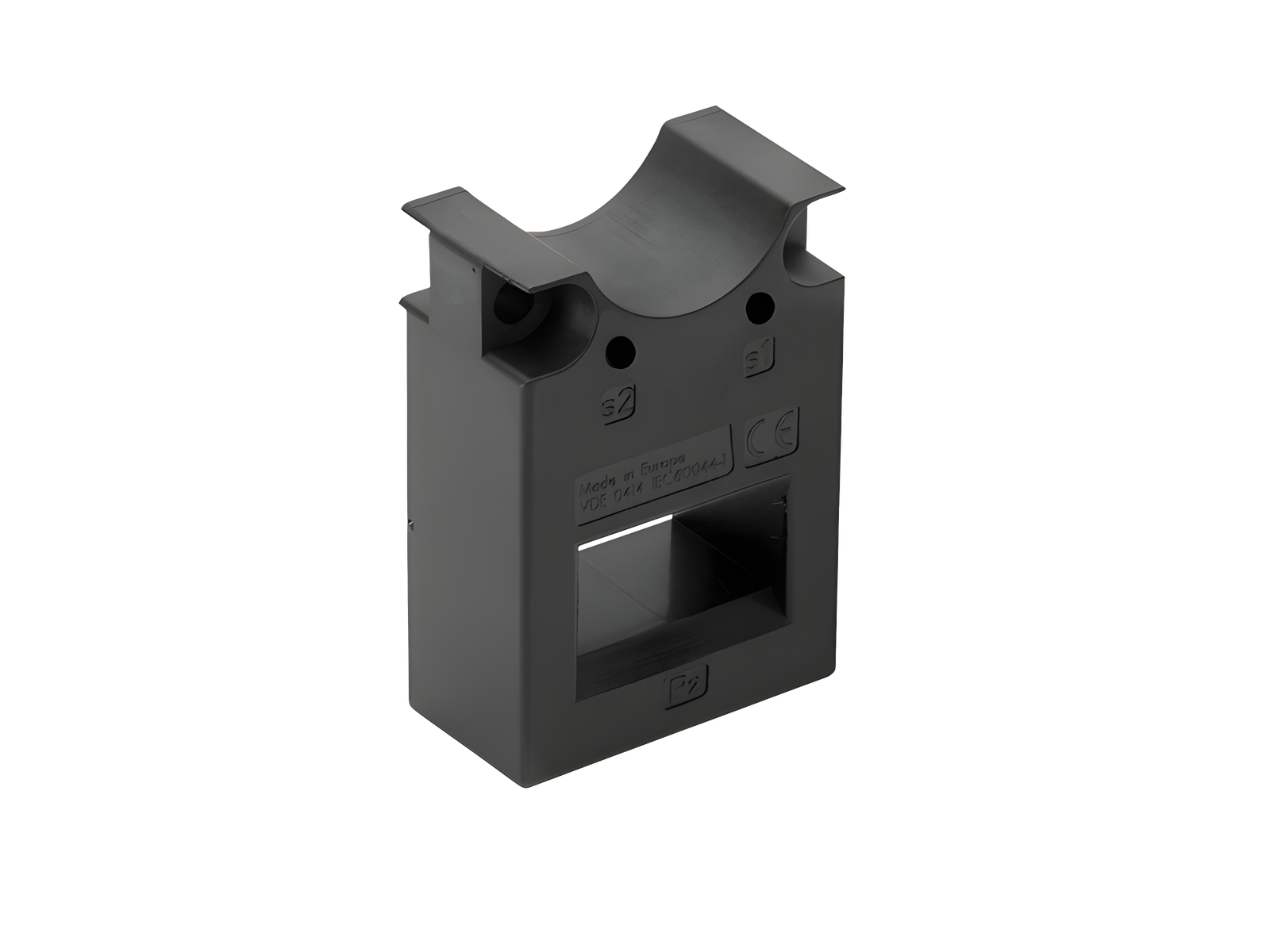

The picture may show a similar product.

Description

Référence 33744 000

transformateur de courant 150 A / 5 A

Size CT5

1,5 VA / classe 1

taille 1 - 3

Système

185Power

Groupe de produits 23
Sous-groupe 05
Dimensions de l'emballage 1
EAN 4021267337445
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Homologations

Normes

IEC 61869-1:2007
IEC 61869-2:2012

Homologation CCC: no certification required

Données techniques

Taille: CT5
Details IEC
Normes
IEC 61869-1:2007
IEC 61869-2:2012
Electrical data IEC
prim. rated current Ipr: 150 A
sec. rated current: 5 A
sec. rated apparent power: 1.5 VA
accuracy class (current): 1
max. operation voltage Um: 720 V
therm. short-time current Ith: 9 kA
class of insulation: B
over-current limitation factor: FS5

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,0 W.

(The power dissipation at full load would be 1,5 W.)

Charactéristiques mécaniques
L x H x P: 49 x 27 x 70
Poids: 14,0 kg/100
sealable: nein
Points de raccordement
with leads
2,5 mm² / 1,50 m

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)
