Cubierta de cinta D (31073)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31073 000

Cubierta de cinta D

Size DIII / E 33

E 33

doble, elevada, 114 mm de anchura

sistema

60Classic

grupo de producto	01
subgrupo	33

embalaje	5
EAN	4021267310738

ECLASS 6.1	27142104
ECLASS 7.1	27142104
ETIM 4.0	EC000241
ETIM 5.0	EC000241

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Datos técnicos

tamaño:

DIII / E 33

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

datos mecánicos
An x A x P:	114 x 200 x 17
peso:	10,8 kg/100
Polaridad:	3 polos

puntos de apriete
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !
Labelling fields above and below the fuse.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

covers

79663 000
tapa protección contra contactos
acoplable por el lateral
para cubiertas de cinta
Mas

accessories for fuses

01100 000
tapón roscado D, porcelana
Size DIII / E 33
500 V
E 33
Mas

31100 000
tapón roscado D, plástico
Size DIII / E 33
500 V
E 33
Mas

Se utiliza para

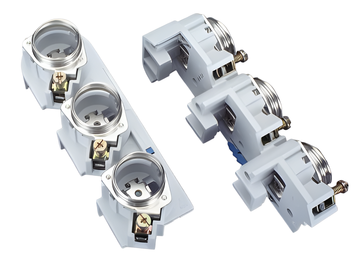

31482 000
CUSTO^®60Classic
base para fusibles D, montaje en embarrado, 57 mm
Size DIII / E 33
para embarrado 10 mm, anillo de rosca
E 33/3P
sonstiges
para barras: 12, 15, 20, 25, 30 x 10 y barras perfiladas
Mas

31409 000
CUSTO^®60Classic
base para fusibles D, montaje en embarrado, 57 mm
Size DIII / E 33
para embarrado 10 mm, anillo de ajuste
E 33/3P
sonstiges
para barras: 12, 15, 20, 25, 30 x 10 y barras perfiladas
Mas

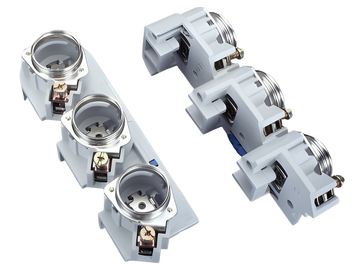

31442 000
CUSTO^®60Classic
base para fusibles D, montaje en embarrado, 57 mm
Size DIII / E 33
anillo de rosca
E 33/3P
sonstiges
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

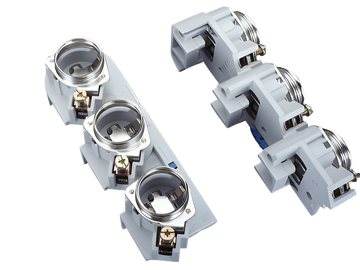

31919 000
CUSTO^®60Classic
base para fusibles D, montaje en embarrado, 57 mm
Size DIII / E 33
anillo de ajuste
E 33/3P
sonstiges
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/INT/1000041156

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
