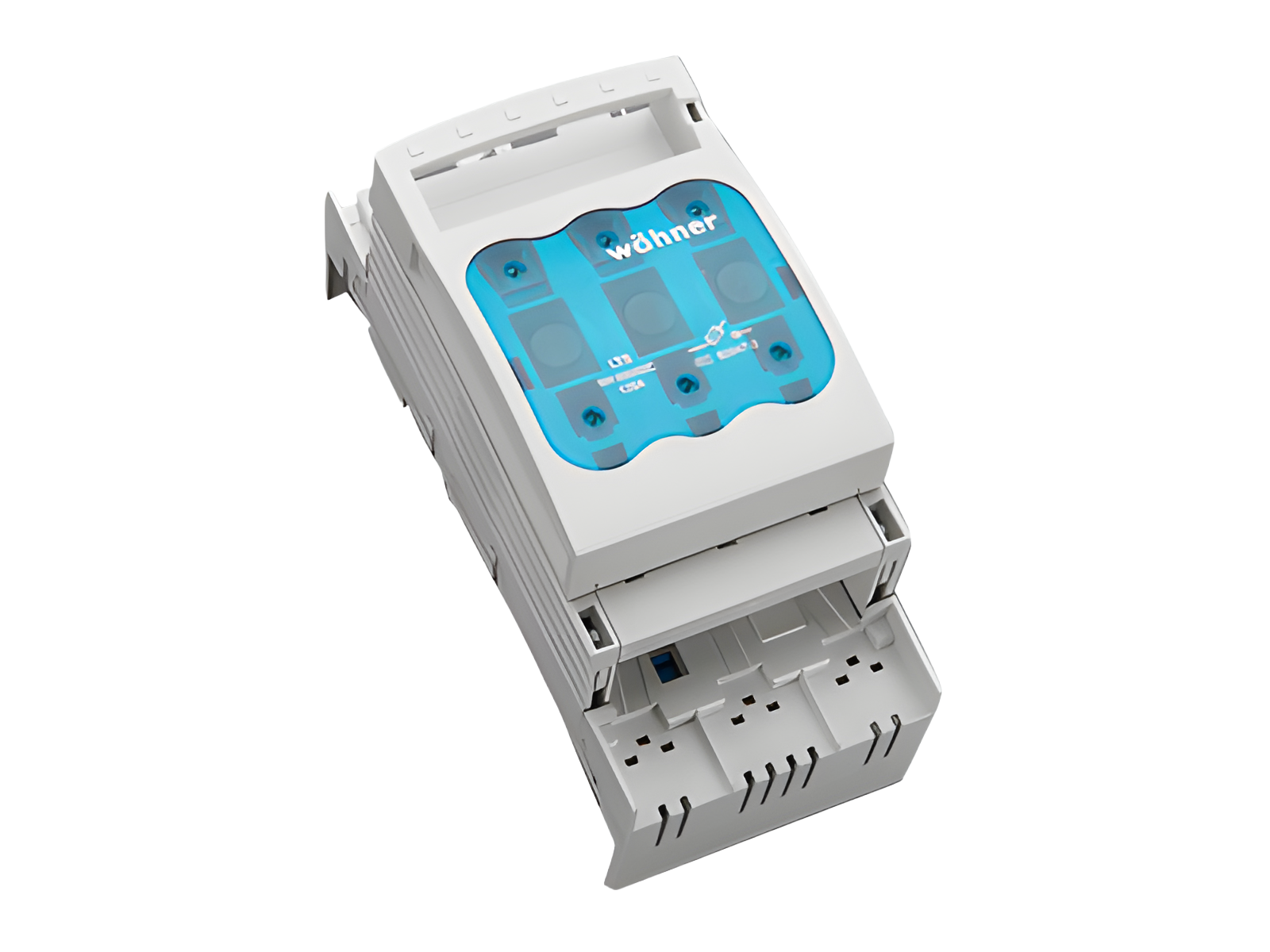

La imagen puede mostrar un producto similar.
Part No.: 33216000
QUADRON®60Classic
seccionador NH, talla 000, 125 A, montaje sobre barras, conexión superior / inferior
borne-brida
Conexión cables por arriba o por abajo
para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
sistema
60Classic
ventajas del producto
Self-closing inspection holes are available in the cover.
grupo de producto | 09 |
subgrupo | 22 |
embalaje | 1 |
EAN | 4021267332167 |
ECLASS 6.1 | 27142108 |
ECLASS 7.1 | 27142108 |
ETIM 4.0 | EC001040 |
ETIM 5.0 | EC001040 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
homologaciónes
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
tipo: LTS-000
para fusibles de tamaño: | NH 000 |
fusibles según norma: | IEC / HD 60269-2 |
potencia disipada del fusible permitida: | 9 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
datos IEC | |
Normas | |
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
datos electricos IEC | |
intensidad de corriente nominal (IEC): | 125 A |
tensión nominal (IEC) AC: | 690 V |
tensión nominal (IEC) DC: | 440 V |
tensión nominal de aislamiento Ui AC: | 800 V |
tensión nominal de aislamiento Ui DC: | 500 V |
tensión de pico Uimp: | 6 kV |
Utilisation category AC (IEC 60947-3) : | AC-23B (400 V) AC-22B (500 V) AC-21B (690 V) |
Utilisation category DC (IEC 60947-3) : | DC specifications: 2 current paths (L1,L3) in series DC-22B (440V/63A) DC-22B (220V/100A) DC-21B (440V/80A) DC-21B (220V/125A) |
corriente de cortocircuito condicional con fusibles (AC): | 50 kA / 400 V (125A) |
50 kA / 500 V (100A) | |
50 kA / 690 V (50A) | |
aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 6,7 W.
(The power dissipation at full load would be 10,5 W.)
datos adicionales IEC | |
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
tensión máxima (IEC) DC: | 800 V |
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
In accordance with the specified AC and DC switching properties and in consideration of the overload conditions, certain distances to earthed metal parts are to be adhered to. detailed information upon inquiry When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed. |
|
Degree of protection IP30 at front, degree of protection near terminal depends on installation |
datos UL | |
Normas | |
UL 4248-1 |
for UL feeder circuits >250V |
datos electricos UL | |
intensidad de corriente nominal (UL): | 125 A |
tensión nominal (UL) AC: | 600 V |
frecuencia nominal (UL): | 50 / 60 Hz |
SCCR: | 100 kA |
datos mecánicos | |
An x A x P: | 89 x 200 x 90 |
peso: | 113,0 kg/100 |
Polaridad: | 3 polos |
para barras: | 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas |
grado de protección frontal: | IP30 |
Type of fastening: patented click mechanism
puntos de apriete | |
cage clamp connection | |
screw drive: | S4 |
wire stripping: | 20 mm |
min. cross-section: | 1,5 mm² |
max. cross-section: | 50 mm² |
Md min.: | 3,2 Nm |
Md max.: | 4,8 Nm |
Not suitable for aluminium cables ! | |
Box terminal: |
Not suitable for aluminium cables ! | |
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. | |
potencia disipada del fusible permitida: | 9 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
for UL feeder circuits >250V |
