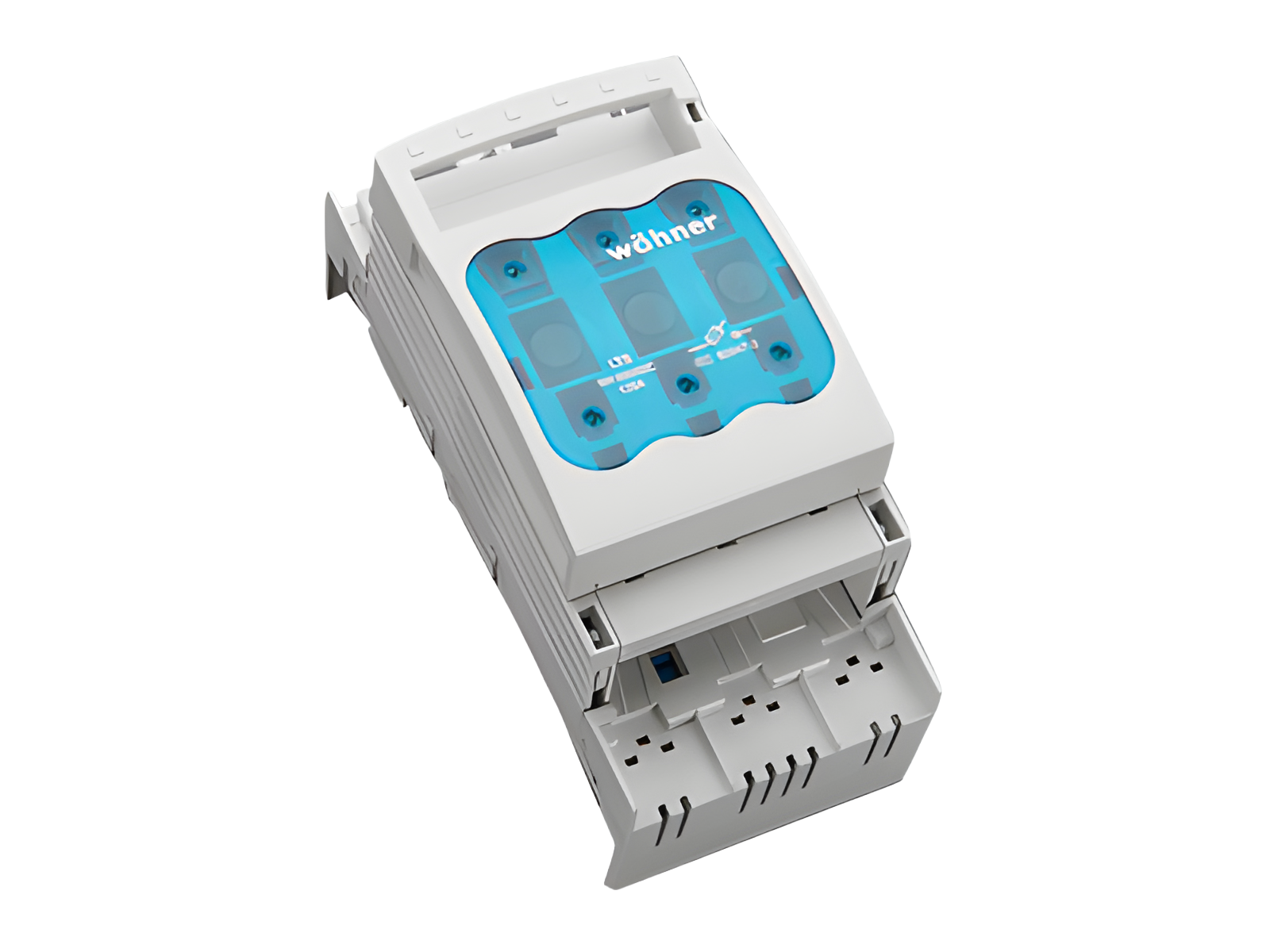

sectionneur à fusible NH taille 000, 125 A, monté sur rail, raccordement par le haut / par le bas (33216)

The picture may show a similar product.

Description

Référence 33216000

QUADRON^®60Classic

sectionneur à fusible NH taille 000, 125 A, monté sur rail, raccordement par le haut / par le bas

borne à cage

raccordement par le haut ou par le bas

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Avantages produit

Self-closing inspection holes are available in the cover.

Groupe de produits	09
Sous-groupe	22

Dimensions de l'emballage	1
EAN	4021267332167

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Approbations

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

Type: LTS-000

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117260

Données techniques

for fuse links size:	NH 000
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	125 A
Tension assignée (IEC) CA:	690 V

Tension assignée (IEC) CC:

440 V

rated isolation voltage U_i AC:	800 V
rated isolation voltage U_i DC:	500 V
Tension assignée de tenue aux chocs Uimp:	6 kV

Catégorie d'emploi CA:	AC-23B (400 V) AC-22B (500 V) AC-21B (690 V)
Catégorie d'emploi CC:	DC specifications: 2 current paths (L1,L3) in series DC-22B (440V/63A) DC-22B (220V/100A) DC-21B (440V/80A) DC-21B (220V/125A)

cond. short-circuit current with fuses (AC):	50 kA / 400 V (125A)
	50 kA / 500 V (100A)
	50 kA / 690 V (50A)
approved wth fuse links of operation class:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,7 W.

(The power dissipation at full load would be 10,5 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC:

800 V

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

In accordance with the specified AC and DC switching properties and in consideration of the overload conditions, certain distances to earthed metal parts are to be adhered to. detailed information upon inquiry When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Details UL
Normes
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	125 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Icc:

100 kA

Charactéristiques mécaniques
L x H x P:	89 x 200 x 90
Poids:	113,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

front degree of protection:

IP30

Type of fastening: patented click mechanism

Points de raccordement
cage clamp connection
screw drive:	S4
wire stripping:	20 mm
min. cross-section:	1,5 mm²
max. cross-section:	50 mm²
Md min.:	3,2 Nm
Md max.:	4,8 Nm
Not suitable for aluminium cables !

Box terminal: 2.5 -50mm² flexible cables, 1.5 -50mm² flexible cables with wire-end ferrules 1.5 - 10mm² solid round 16 - 50mm² stranded round (flexible cables of maximum cross-section may not fit when using wire-end ferrule) lam. Cu. 6-9 mm wide Terminal space 10mm x 10mm

Application notes

Not suitable for aluminium cables !
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

permitted power dissipation of the fuse-link:	9 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V
