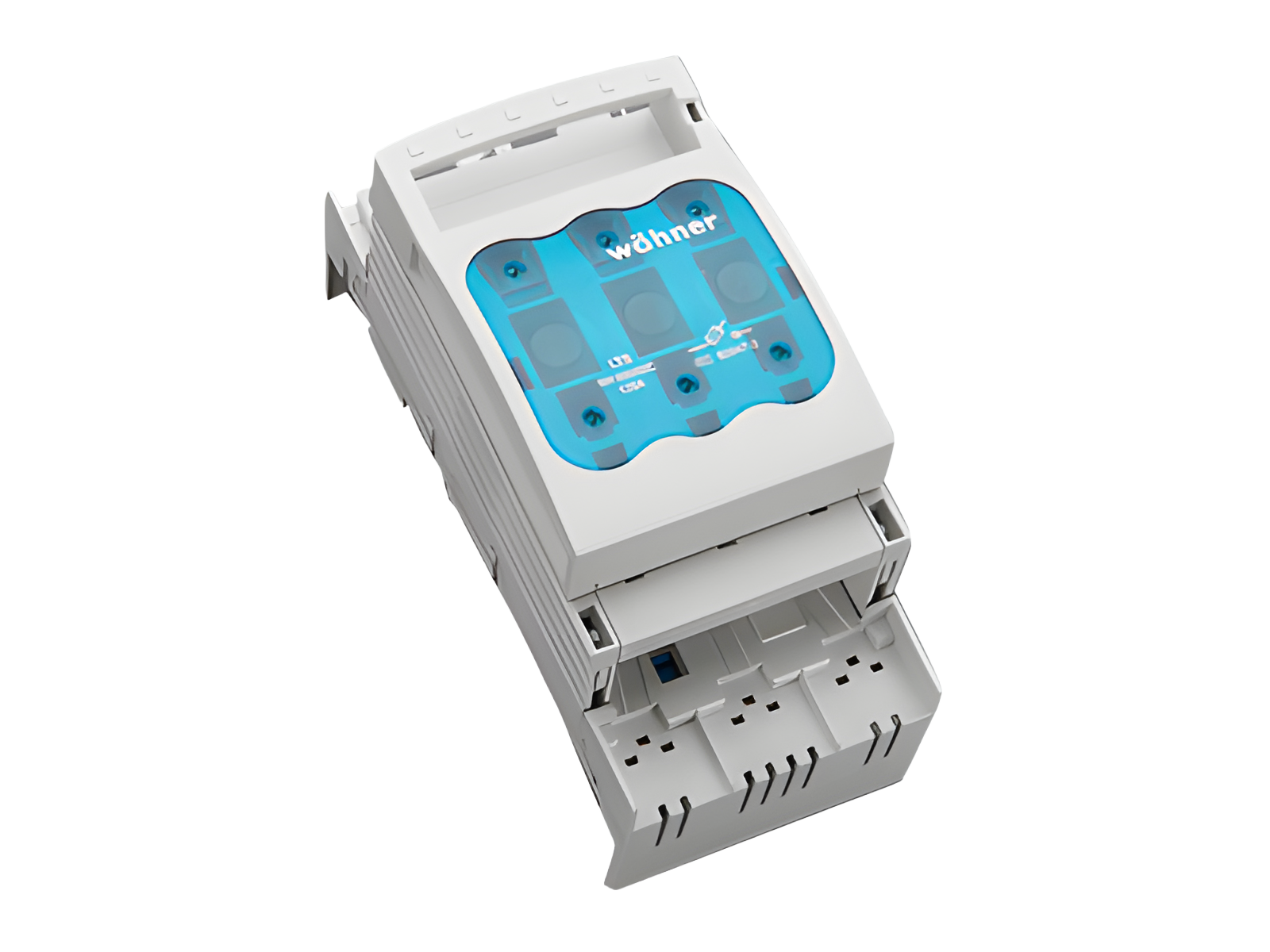

seccionador NH, talla 000, 125 A, montaje sobre barras, conexión superior / inferior (33216)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33216000

QUADRON®60Classic

seccionador NH, talla 000, 125 A, montaje sobre barras, conexión superior / inferior

borne-brida

Conexión cables por arriba o por abajo

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

ventajas del producto

Self-closing inspection holes are available in the cover.

grupo de producto 09
subgrupo 22
embalaje 1
EAN 4021267332167
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

homologaciónes

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

tipo: LTS-000

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117260

Datos técnicos

para fusibles de tamaño: NH 000
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 9 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 125 A
tensión nominal (IEC) AC: 690 V
tensión nominal (IEC) DC: 440 V
tensión nominal de aislamiento Ui AC: 800 V
tensión nominal de aislamiento Ui DC: 500 V
tensión de pico Uimp: 6 kV
Utilisation category AC (IEC 60947-3) : AC-23B (400 V)
AC-22B (500 V)
AC-21B (690 V)
Utilisation category DC (IEC 60947-3) : DC specifications: 2 current paths (L1,L3) in series
DC-22B (440V/63A)
DC-22B (220V/100A)
DC-21B (440V/80A)
DC-21B (220V/125A)
corriente de cortocircuito condicional con fusibles (AC): 50 kA / 400 V (125A)
50 kA / 500 V (100A)
50 kA / 690 V (50A)
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 6.7 W.

(The power dissipation at full load would be 10.5 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) DC: 800 V
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
In accordance with the specified AC and DC switching properties and in consideration of the overload conditions, certain distances to earthed metal parts are to be adhered to. detailed information upon inquiry

When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
datos UL
Normas
UL 4248-1
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 125 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR: 100 kA
datos mecánicos
An x A x P: 89 x 200 x 90
peso: 113.0 kg/100
Polaridad: 3 polos
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
grado de protección frontal: IP30

Type of fastening: patented click mechanism

puntos de apriete
cage clamp connection
screw drive: S4
wire stripping: 20 mm
min. cross-section: 1.5 mm²
max. cross-section: 50 mm²
Md min.: 3.2 Nm
Md max.: 4.8 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
potencia disipada del fusible permitida: 9 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Downloads

Accesorios

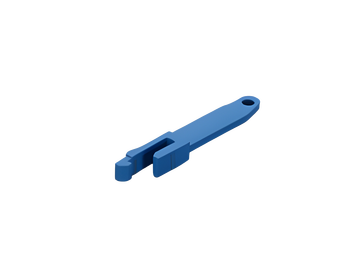

33051000
bloqueo de la maneta
para alambre de precintos
talla 000
Mas

33156000
interruptor de señalización
conmutador 250 V AC / 5 A, 30 V DC / 4 A
Mas

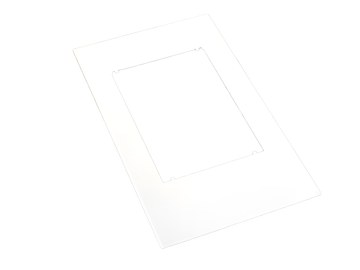

33219000
