Cubierta de cinta D0

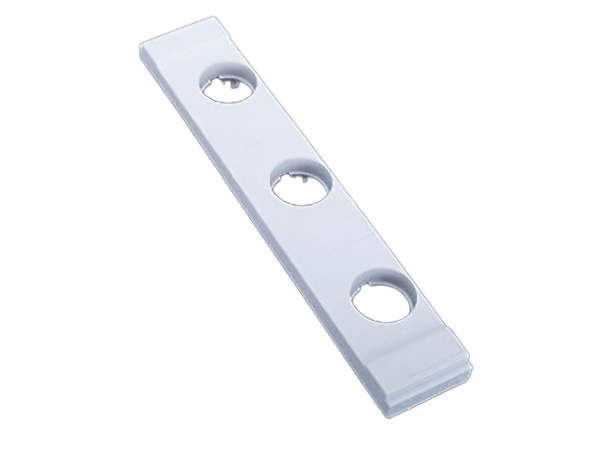

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01424 000

E 18

1 1/3, 36 mm de anchura

sistema

60Classic

grupo de producto	01
subgrupo	33

embalaje	10
EAN	4021267014247

ECLASS 14.0	27142116
ETIM 5.0	EC001638
ETIM 8.0	EC001638
ETIM 10.0	EC001638

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

homologaciónes

DNV GL

EAC Type: D0

Datos técnicos

tamaño:

D02 / E 18

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

max. permitted operation temperature

55°C

datos mecánicos
An x A x P:	36 x 200 x 12
peso:	3,1 kg/100
Polaridad:	3 polos

puntos de apriete
Not suitable for aluminium cables !

cualidad de materiales
halogen-free:	Yes

Application notes

Se debe dejar un espacio libre de al menos 10 mm por encima del artículo para poder sacarlo del sistema de barras.
Not suitable for aluminium cables !
Labelling fields above and below the fuse, 1 1/3 wide cover for fuse-base E18 for permanent load from 35A.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

covers

79663 000
tapa protección contra contactos
acoplable por el lateral
para cubiertas de cinta
Mas

Se utiliza para

01058 000
CUSTO 60Classic
base para fusibles D0, montaje en embarrado, 36 mm
E 18/3P
sonstiges
para barras: 12, 15, 20, 25, 30 x 10 y barras perfiladas
Mas

01498 000
CUSTO 60Classic
base para fusibles D0, montaje en embarrado, 36 mm
con cinta de distancia
E 18/3P
sonstiges
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas
