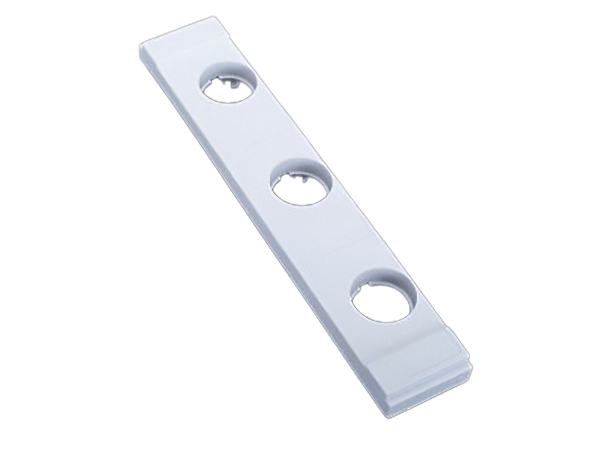

D0 条形盖

The picture may show a similar product.

说明

订货号 01424 000

D0 条形盖

E 18

1 1/3倍，宽36 mm

系统

60Classic

产品组 01

分组

 33
包装件数 10
EAN 4021267014247
ECLASS 14.0 27142116
ETIM 5.0 EC001638
ETIM 5.0 EC001638
ETIM 10.0 EC001638

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

认证许可

DNV GL

EAC Type: D0

产品信息

尺码: D02 / E 18
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大允许工作温度 55°C
机械数值
宽 x 高 x 厚: 36 x 200 x 12
重量: 3.1 kg/100
极数: 3 极
连接端
Not suitable for aluminium cables !
原材料性能
halogen-free: Yes

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !

标签区域在熔断器上面或下面, 持续负荷高于35A时, 1 1/3宽的盖罩适用于熔断器管座E18

已取消, 因为产品不包含或承载导电部件, 且在短路时无法使用

Links (Prices, CAD data)

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD data WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

covers

79663 000
防触摸保护盖
可侧面插接
适用于条形盖
更多

Usage

01058 000
CUSTO 60Classic
D0 熔断器管座，母线式，36mm
E 18 / 3极
sonstiges
适用母线: 12, 15, 20, 25, 30 x 10 和异型母线
更多

01498 000
CUSTO 60Classic
D0 熔断器座, 母线式, 36 mm
带条形隔板
E 18 / 3 极
sonstiges
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多
