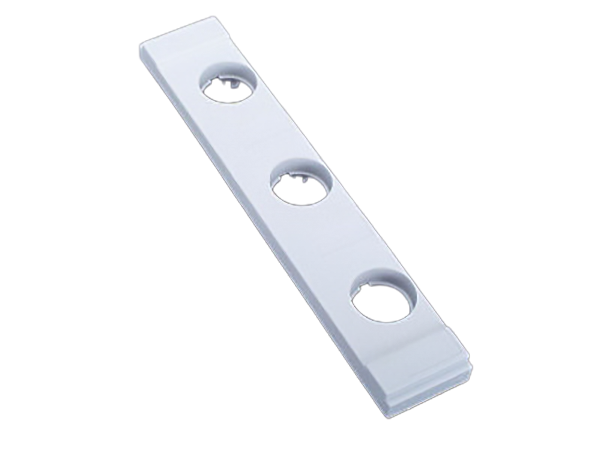

Cache pour socle type D0

The picture may show a similar product.

Description

Référence 01424 000

E 18

1 1/3 fois, 36 mm de large

Système

60Classic

Groupe de produits	01
Sous-groupe	33

Dimensions de l'emballage	10
EAN	4021267014247

ECLASS 14.0	27142116
ETIM 5.0	EC001638
ETIM 8.0	EC001638
ETIM 10.0	EC001638

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approbations

DNV GL

EAC Type: D0

Données techniques

Taille:

D02 / E 18

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

max. permitted operation temperature

55°C

Charactéristiques mécaniques
L x H x P:	36 x 200 x 12
Poids:	3,1 kg/100
Pôles:	3 pôles

Points de raccordement
Not suitable for aluminium cables !

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

Il doit y avoir un espace libre d'au moins 10 mm au-dessus de l'article pour le retirer du jeu de barres.
Not suitable for aluminium cables !
Labelling fields above and below the fuse, 1 1/3 wide cover for fuse-base E18 for permanent load from 35A.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

covers

79663 000
cache de protection contre les contacts accidentels
enfichable latéralement
pour bandes couvercle
Plus

Usage

01058 000
CUSTO 60Classic
Embase de fusible D0, pour jeu de barres, 36 mm
E 18 / 3P
sonstiges
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

01498 000
CUSTO 60Classic
Embase de fusible D0, pour jeu de barres, 36 mm
avec bande d'écart
E 18 / 3P
sonstiges
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
