Sammelschiene 50 x 10 (01627)

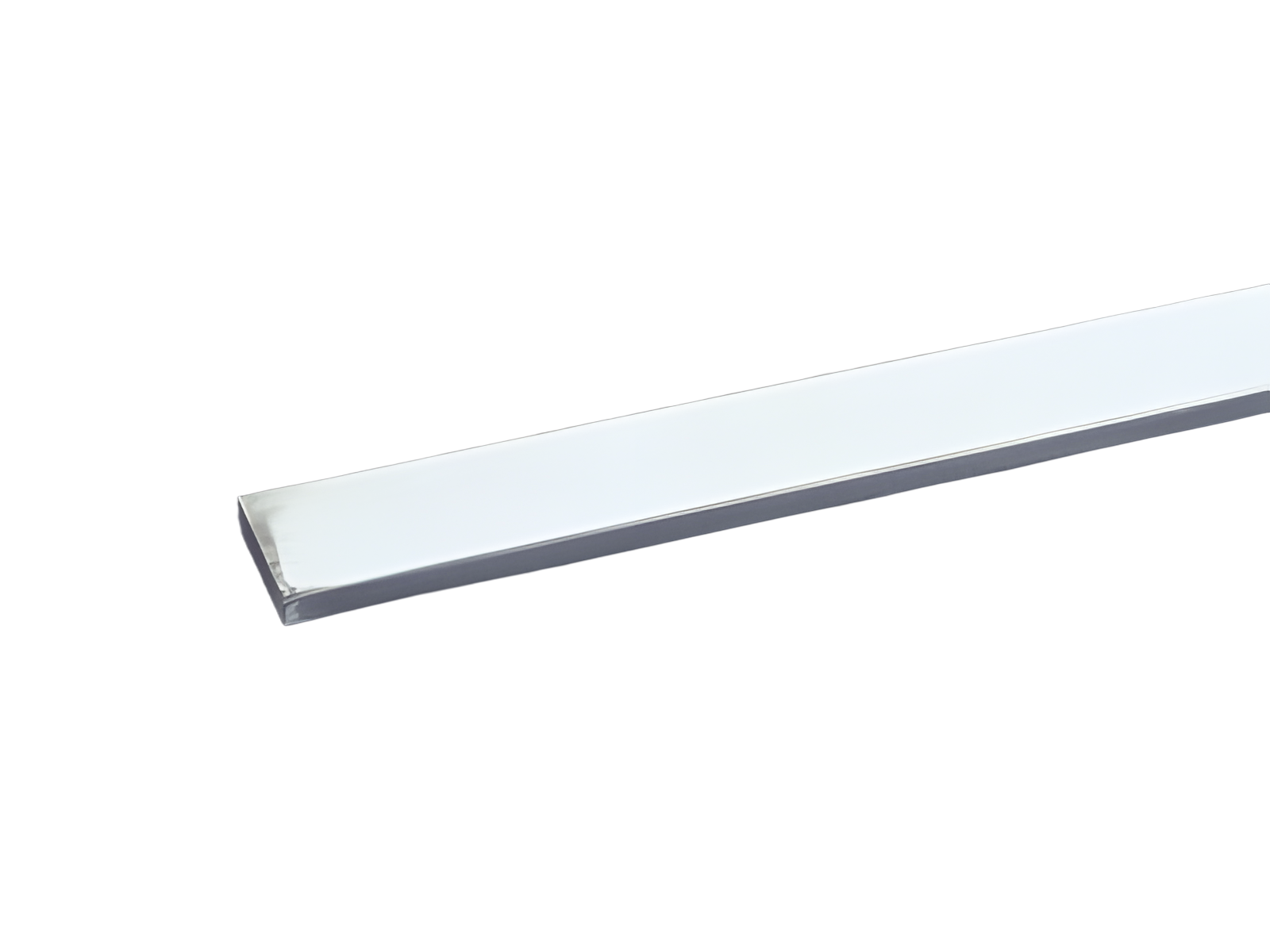

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01627000

Sammelschiene 50 x 10

Länge 2,40 m, verzinnt

System

100Energy

Produktvorteile

Durch verzinnte Cu-Schienen reduziert sich der Aufwand zur Vorbereitung der Kontaktstellen wesentlich.
Die Cu-Sammelschienen werden vor aggressiven Medien effektiv geschützt.

Produktgruppe 06
Untergruppe 84
VE 1
EAN 4021267016272
ECLASS 6.1 27370303
ECLASS 7.1 27370303
ETIM 4.0 EC001522
ETIM 5.0 EC001522

Zulassungen

Standards

IEC 61439-1:2020

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020

Elektrische Werte

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 55,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 86,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

Strom bei 30 K: 1000 A
Mechanische Werte
B x H x T: 2400 x 50 x 10
Gewicht: 1072,8 kg/100
Querschnitt: 500 mm²

Kantenradius 0,5

Anwendungshinweise

Für die Anwendung sind die Isolationseigenschaften des verwendeten Schienenträgers zu beachten.
Kurzschlussfestigkeit: siehe Produktbeschreibung des verwendeten Schienenträgers

Links

Downloads

Zubehör

01251000
Sammelschienen-Abdeckung
für Schiene 40 - 60 x 10, Länge 1 m
Berührungsschutz
