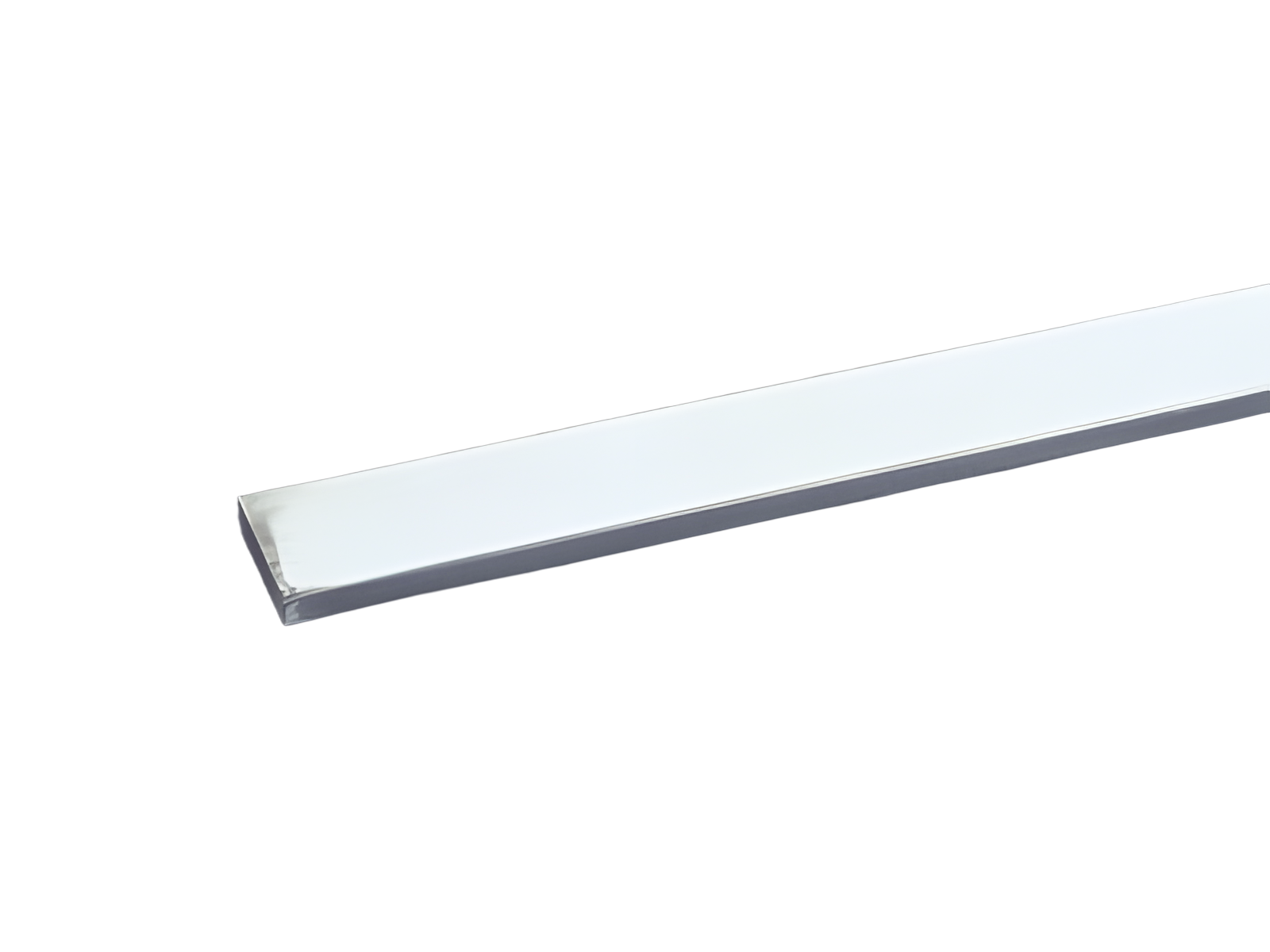

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01627000
Sammelschiene 50 x 10
Länge 2,40 m, verzinnt
System
100Energy
Produktvorteile
Durch verzinnte Cu-Schienen reduziert sich der Aufwand zur Vorbereitung der Kontaktstellen wesentlich.
Die Cu-Sammelschienen werden vor aggressiven Medien effektiv geschützt.
Produktgruppe | 06 |
Untergruppe | 84 |
VE | 1 |
EAN | 4021267016272 |
ECLASS 6.1 | 27370303 |
ECLASS 7.1 | 27370303 |
ETIM 4.0 | EC001522 |
ETIM 5.0 | EC001522 |
Standards
IEC 61439-1:2020
CCC Zulassung: nicht zertifizierungspflichtig
Angaben IEC | |
Standards | |
IEC 61439-1:2020 |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 55,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 86,0 W.)
zusätzliche Daten IEC | |
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
Strom bei 30 K: | 1000 A |
Mechanische Werte | |
B x H x T: | 2400 x 50 x 10 |
Gewicht: | 1072,8 kg/100 |
Querschnitt: | 500 mm² |
Kantenradius 0,5
Für die Anwendung sind die Isolationseigenschaften des verwendeten Schienenträgers zu beachten. | |
Kurzschlussfestigkeit: | siehe Produktbeschreibung des verwendeten Schienenträgers |
