Anschluss-Kit (33563)

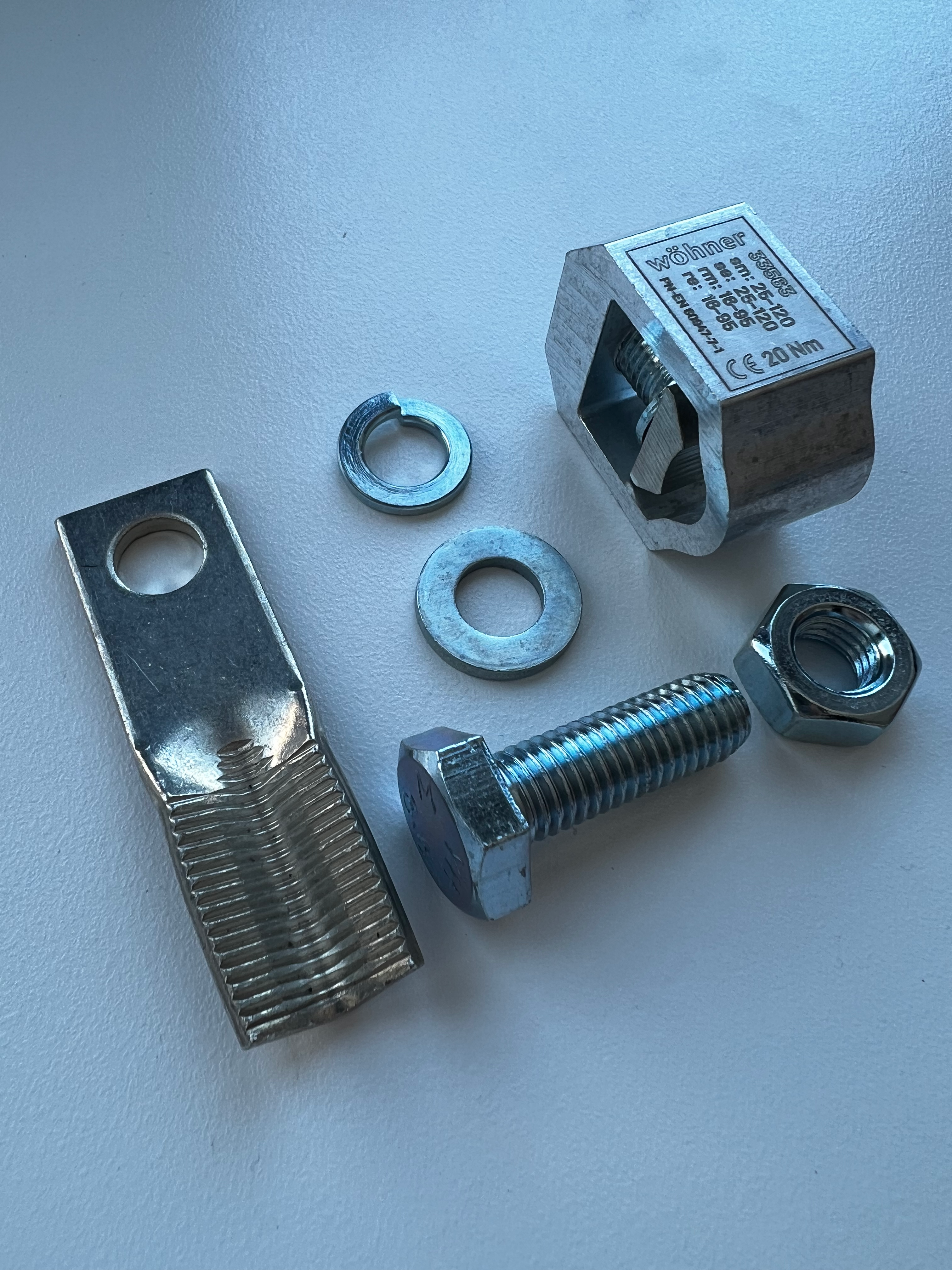

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33563 000B

Anschluss-Kit

mit 1 V-Klemme, ohne Abdeckung

Klemmengehäuse Alu, Druckstück Messing

für Cu / Al 16 - 120 mm²

z.B. für gebohrte PE- oder N-Schienen

in Kürze lieferbar

System

185Power

Produktgruppe 12
Untergruppe 70
VE 1
EAN 4021267335632
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Elektrische Werte IEC
Bemessungsstrom (IEC): 100 A

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0.0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0.0 W.)

Mechanische Werte
B x H x T: 22 x 33 x 44
Gewicht: 14.5 kg/100
Klemmstellen
V-Klemme
Querschnitt min.: 16 mm²
Querschnitt max.: 120 mm²
re: 16 - 95 mm²
rm: 16 - 95 mm²
se: 25 - 120 mm²
sm: 25 - 120 mm²
Für Aluminiumleiter geeignet.
die Temperatur von Aluminiumleitern darf 80°C nicht überschreiten (siehe Bedienungsanleitung)
Vorbehandlung der Aluminiumleiter: siehe Allgemeine technische Hinweise (unter Downloads)

Anwendungshinweise

Für Aluminiumleiter geeignet.
die Temperatur von Aluminiumleitern darf 80°C nicht überschreiten (siehe Bedienungsanleitung)
Vorbehandlung der Aluminiumleiter: siehe Allgemeine technische Hinweise (unter Downloads)

durch Hauptprodukt bestimmt

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| EU-Konformitätserklärung

| Produktbeschreibung (PDF) - Entwurf

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf) - Entwurf

| Ausschreibungstext - Standardversion (*.rtf) - Entwurf

Verwendung

33524 000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 3-polig schaltbar
flache Ausführung mit V-Klemme 95 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

33535 000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 1-polig schaltbar
hohe Ausführung mit V-Klemme 60-120 mm²
Klemmengehäuse Alu, Druckstück Stahl
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33534 000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 3-polig schaltbar
flache Ausführung mit V-Klemme 60-120 mm²
Klemmengehäuse Alu, Druckstück Stahl
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33529 000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 1-polig schaltbar
flache Ausführung mit V-Klemme 95 mm²
Klemmgehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

33539 000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 1-polig schaltbar
flache Ausführung mit V-Klemme 60-120 mm²
Klemmengehäuse Alu, Druckstück Stahl
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33520 000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 3-polig schaltbar
hohe Ausführung mit V-Klemme 95 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

33530 000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 3-polig schaltbar
hohe Ausführung mit V-Klemme 60-120 mm²
Klemmengehäuse Alu, Druckstück Stahl
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr
