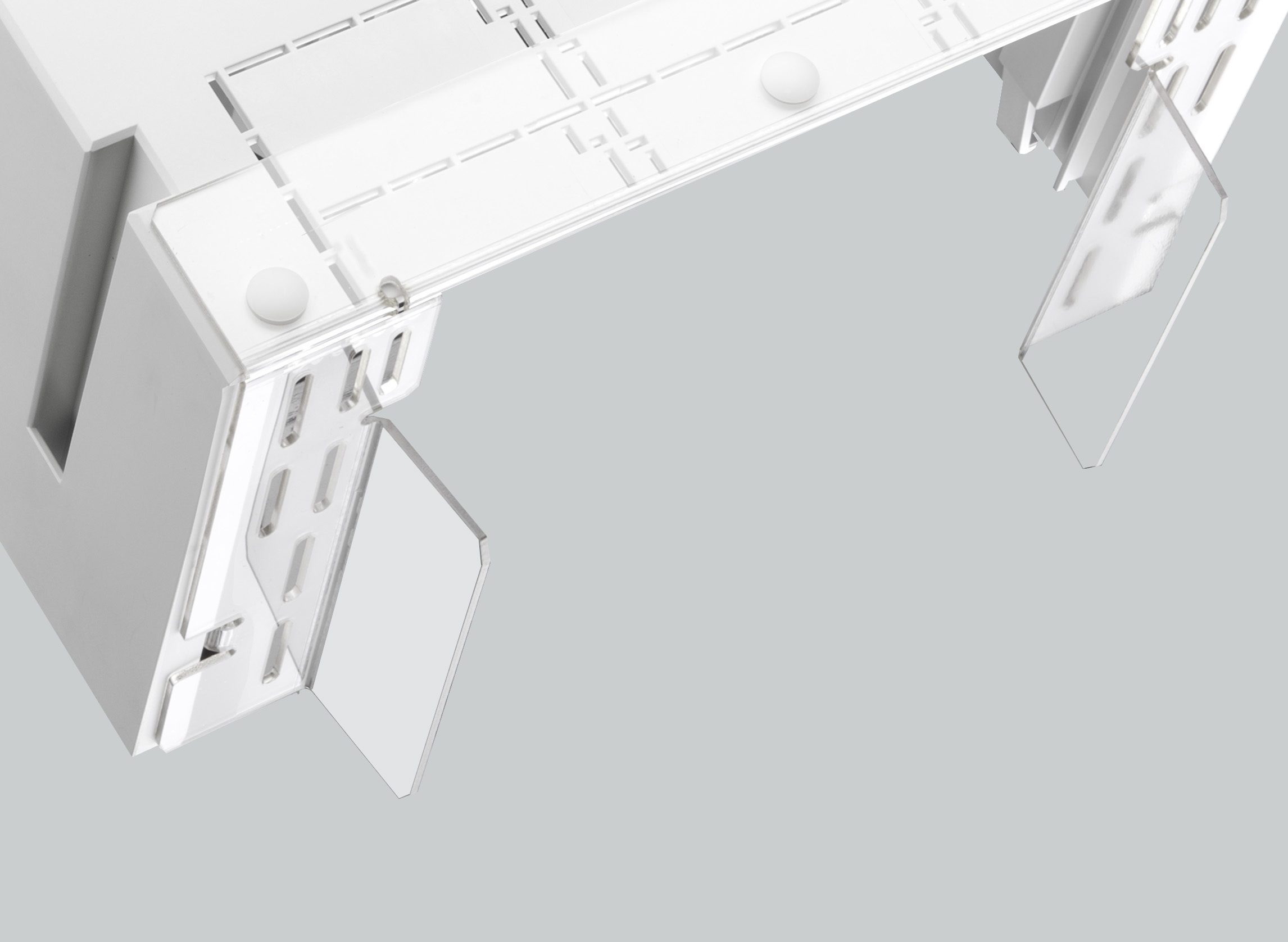

Berührungsschutzabdeckung IP20 (frontseitig) (32702)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32702000A

Berührungsschutzabdeckung IP20 (frontseitig)

inkl. 3x Abdeckung stirnseitig

300 mm breit

für Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600

System

185Power

Produktgruppe 05
Untergruppe 57
VE 1
EAN 4021267327026
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 61439-1:2020

Typnummer: C185-E

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Mechanische Werte
B x H x T: 297 x 232 x 194
Gewicht: 122.8 kg/100
Poligkeit: 3-polig

Anwendungshinweise

Kurzschlussfestigkeit: entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Zubehör

32704000A
Berührungsschutzabdeckung IP20 (rückseitig)
für alle Adaptertypen
Mehr

Verwendung

32756000A
EQUES®185Power
Sammelschienenadapter 1450 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32757000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32775000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric Compact NS1600, ComPacT NS 1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32776000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32734000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32720000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32719000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32721000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32737000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32718000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32758000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32777000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric Compact NS630B, NS800, NS1000, CompPacT NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32747000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
