Calotta terminali IP20 (frontale) (32702)

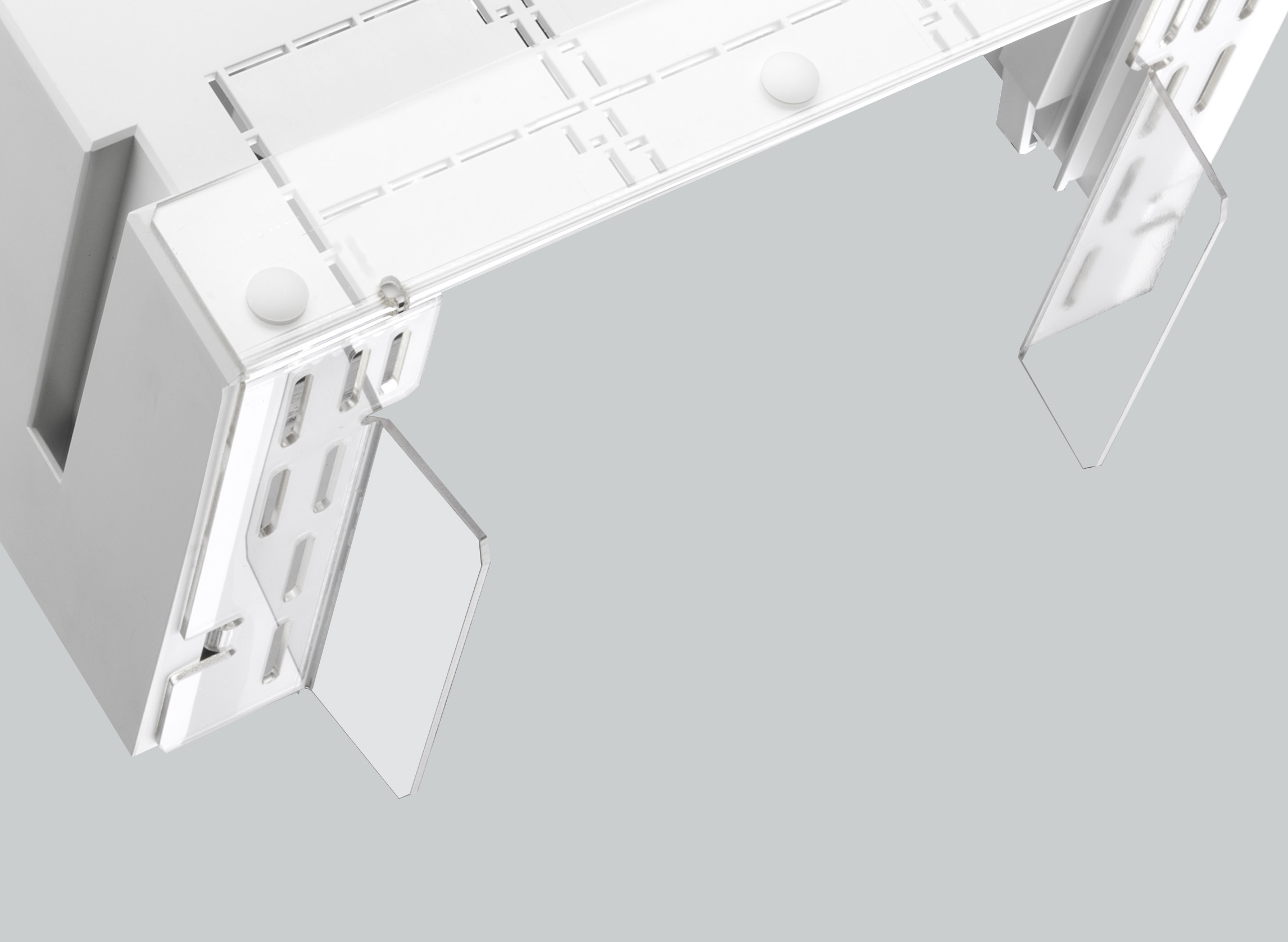

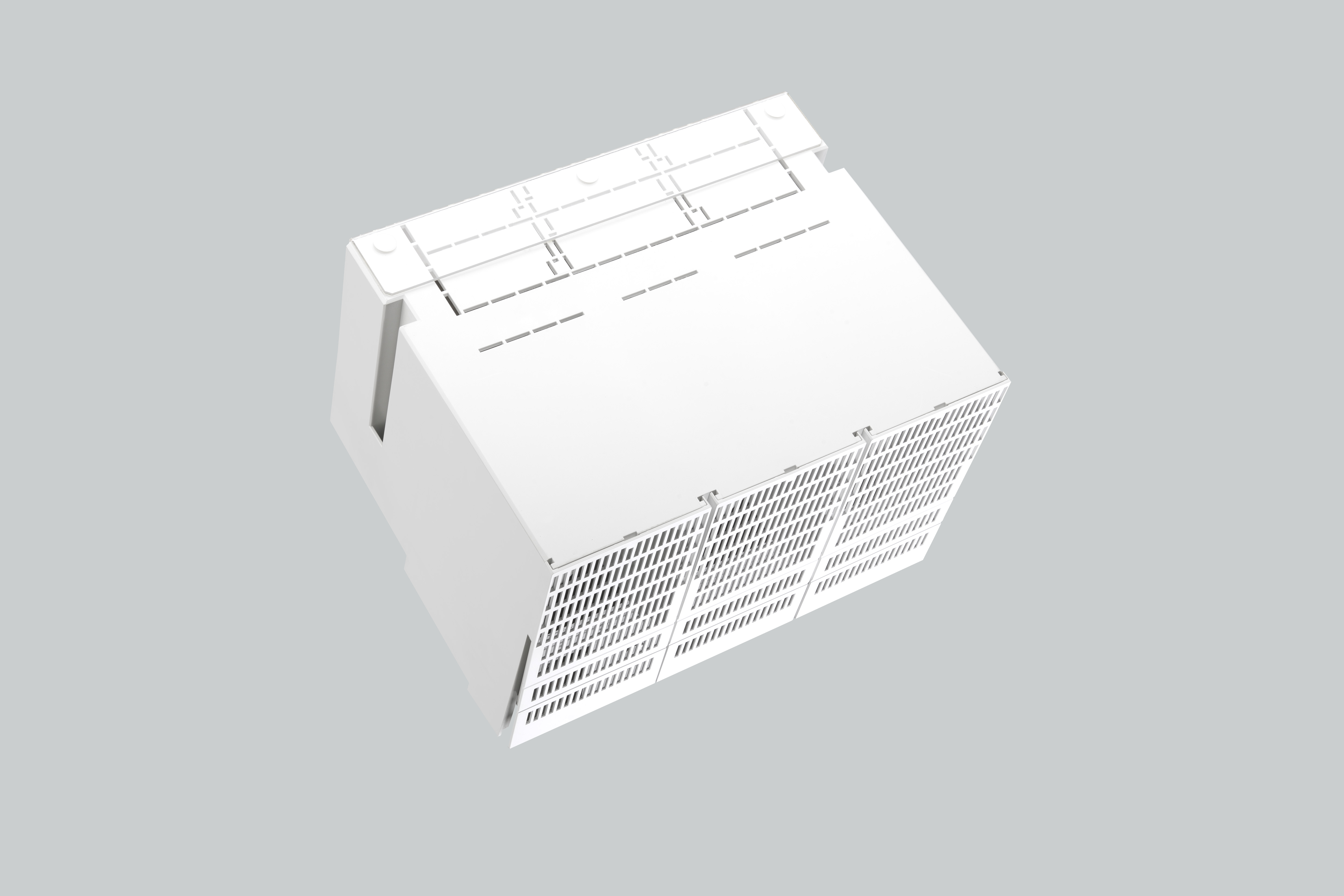

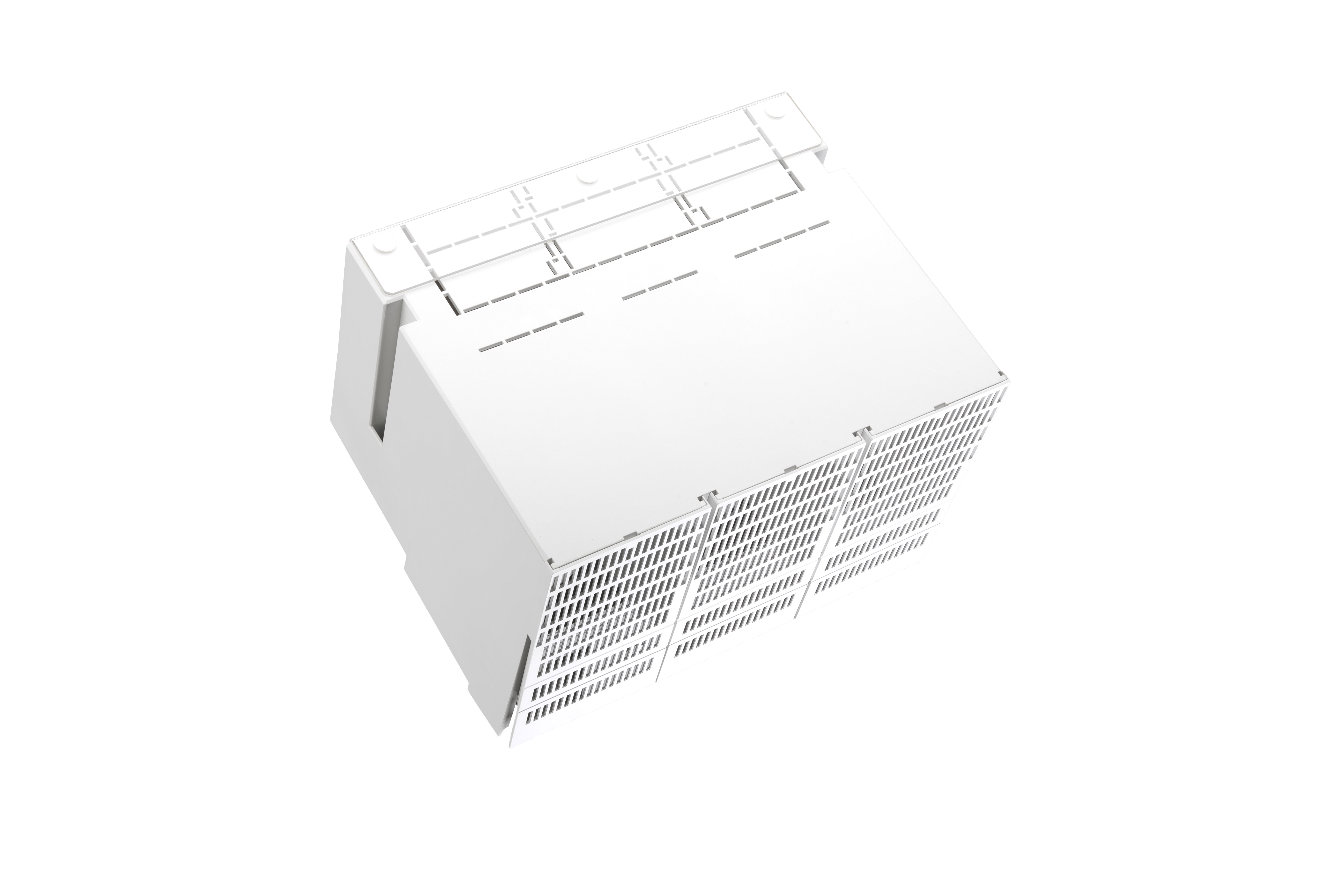

The picture may show a similar product.

Descrizione

Cod.art.: 32702000A

Calotta terminali IP20 (frontale)

incl. 3 coperture sup.

larghezza 300mm

per Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600

Montaggio

185Power

gruppo di prodotto	05
sottogruppo prodotto	57

pz/ conf.	1
EAN	4021267327026

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 61439-1:2020

type no.: C185-E

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Valori meccanici
L x A x P:	297 x 232 x 194
peso:	122.8 kg/100
Poli:	3 poli

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

32704000A
Calotta terminali IP20 (retro) per adattatori
per tutte le versioni di adattatori
Di Più

Usage

32756000A
EQUES^®185Power
Adattatore 1450 A
300 x 652, coll.al sistema in alto, mont.su barre non forate
per: Schneider Electric Compact NS1600, ComPacT NS1600
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32757000A
EQUES^®185Power
Adattatore 1250 A
300 x 652, coll.al sistema in alto, mont.su barre non forate
per: Schneider Electric Compact NS1250, ComPacT NS1250
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32775000A
EQUES^®185Power
Adattatore 1400 A
300 x 652, coll.al sistema in alto / basso, mont.su barre forate
per: Schneider Electric Compact NS1600, ComPacT NS 1600
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32776000A
EQUES^®185Power
Adattatore 1200 A
300 x 652, coll.al sistema in alto / basso, mont.su barre forate
per: Schneider Electric Compact NS1250, ComPacT NS1250
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32734000A
EQUES^®185Power
Adattatore 1400 A
300 x 652, coll.al sistema in basso, mont.su barre non forate
per: Schneider Electric Compact NS1600, ComPacT NS1600
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32720000A
EQUES^®185Power
Adattatore 1400 A
300 x 652, coll.al sistema in basso, mont.su barre forate, fasi invertite
per: Schneider Electric Compact NS1600, ComPacT NS1600
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32719000A
EQUES^®185Power
Adattatore 1200 A
300 x 652, coll.al sistema in basso, mont.su barre non forate, fasi invertite
per: Schneider Electric Compact NS1250, ComPacT NS1250
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32721000A
EQUES^®185Power
Adattatore 1200 A
300 x 652, coll.al sistema in basso, mont.su barre forate, fasi invertite
per: Schneider Electric Compact NS1250, ComPacT NS1250
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32737000A
EQUES^®185Power
Adattatore 1200 A
300 x 652, coll.al sistema in basso, mont.su barre non forate
per: Schneider Electric Compact NS1250, ComPacT NS1250
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32718000A
EQUES^®185Power
Adattatore 1400 A
300 x 652, coll.al sistema in basso, mont.su barre non forate, fasi invertite
per: Schneider Electric Compact NS1600, ComPacT NS1600
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32758000A
EQUES^®185Power
Adattatore 1000 A
300 x 652, coll.al sistema in alto, mont.su barre non forate
per: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32777000A
EQUES^®185Power
Adattatore 900 A
300 x 652, coll.al sistema in alto / basso, mont.su barre forate
per: Schneider Electric Compact NS630B, NS800, NS1000, CompPacT NS800, NS1000
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32747000A
EQUES^®185Power
Adattatore 900 A
300 x 652, coll.al sistema in basso, mont.su barre non forate
per: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

https://pim.woehner.de/IT/CH/1000174141

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Ulteriori informazioni

Français Italiano Deutsch English

Deutschland France Italia Switzerland International
