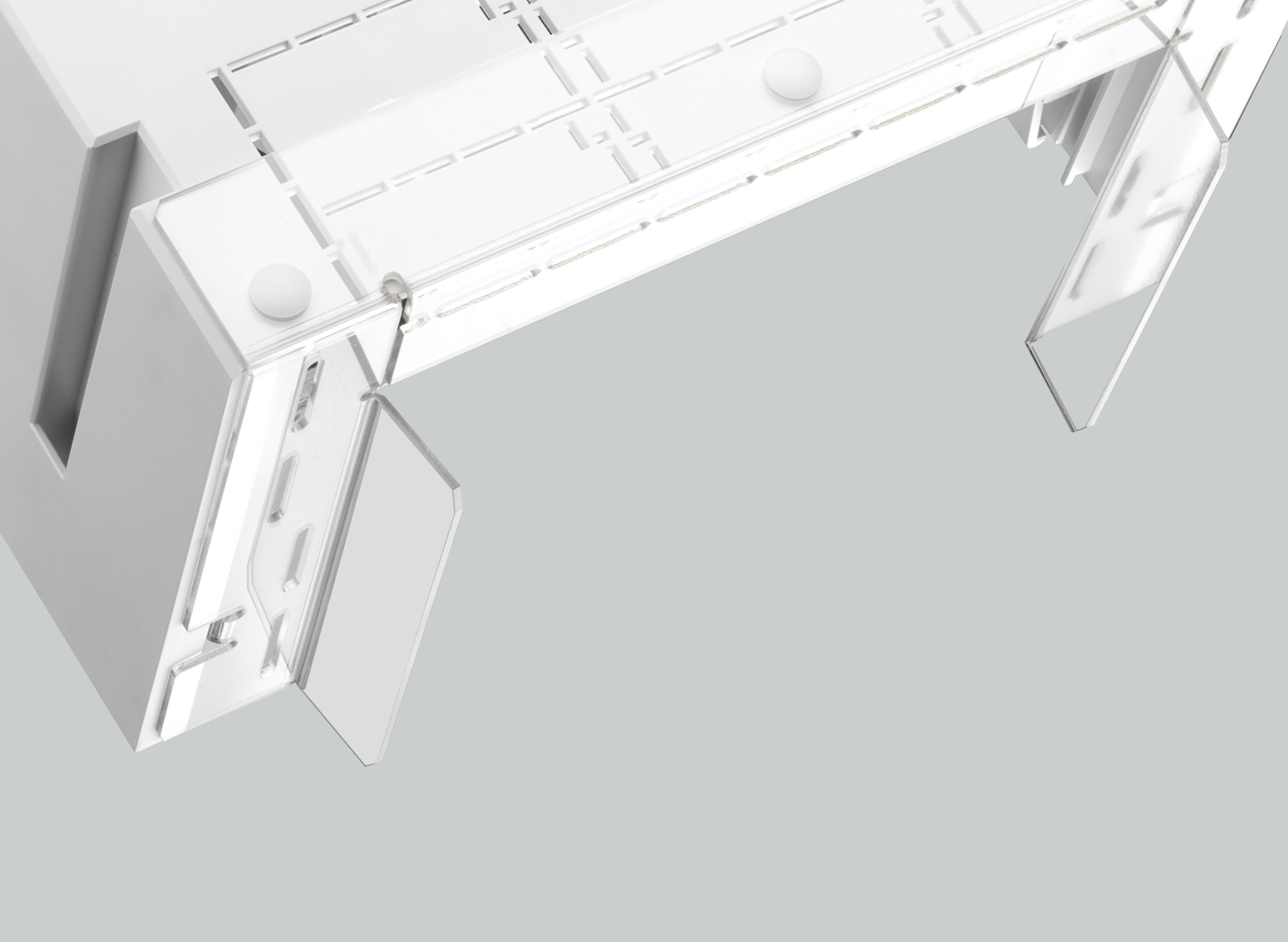

Berührungsschutzabdeckung IP20 (frontseitig) (32701)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32701 000A

Berührungsschutzabdeckung IP20 (frontseitig)

inkl. 3x Abdeckung stirnseitig

300 mm breit

für Eaton NZM4, GE FK1600, Legrand DPX³ 1600

System

185Power

Produktgruppe 05
Untergruppe 57
VE 1
EAN 4021267327019
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 61439-1:2020

Typnummer: C185-E

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Mechanische Werte
B x H x T: 297 x 232 x 194
Gewicht: 123.8 kg/100
Poligkeit: 3-polig

Anwendungshinweise

entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Zubehör

Abdeckungen

32704 000A
Berührungsschutzabdeckung IP20 (rückseitig)
für alle Adaptertypen
Mehr

Verwendung

32731 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32789 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Eaton NZM4 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32809 000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Schraubkontaktierung
für: GE FK1600, Legrand DPX³ 1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32763 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32761 000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32762 000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32787 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Eaton NZM4 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32788 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32790 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32780 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32781 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32779 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32733 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32732 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
