Adapter 80 A, 1 Tragschiene (32153)

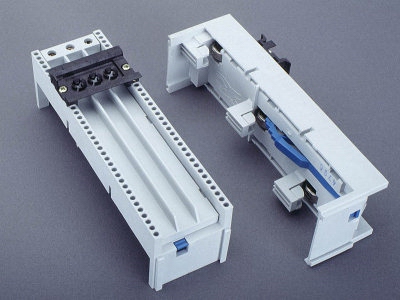

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32153 000

Adapter 80 A, 1 Tragschiene

mit Anschlussklemmen 16 mm² (oben)

54 x 182

System

60Classic

Produktvorteile

Leitungsenden ultraschallverdichtet.
Rastmechanismus beim Aufschieben auf die Sammelschiene.

Produktgruppe 05
Untergruppe 27
VE 4
EAN 4021267321536
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Zulassungen

Standards

IEC 61439-1:2020

UL 508

Approbationen

CSA , UL

Typnummer: 6080

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 80 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 6 kV
Angaben UL
Standards
UL 508
Elektrische Werte UL
Bemessungsstrom (UL): 80 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
Mechanische Werte
B x H x T: 54 x 182 x 60
Gewicht: 23.0 kg/100
Poligkeit: 3-polig

Anwendungshinweise

Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 12 mm vorhanden sein.

Hinweise

Zur sicheren mechanischen und elektrischen Verbindung aller marktüblichen Schaltgeräte mit dem Sammelschienensystem, Tragschienen im 5 mm Raster versetzbar.

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Symbol 2D DXF

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

Zubehör für Montage

sonstiges Zubehör

32901 000
Tragschiene, Kunststoff
DIN EN 60715, 54 mm breit
35 x 54 x 8,5
Mehr
