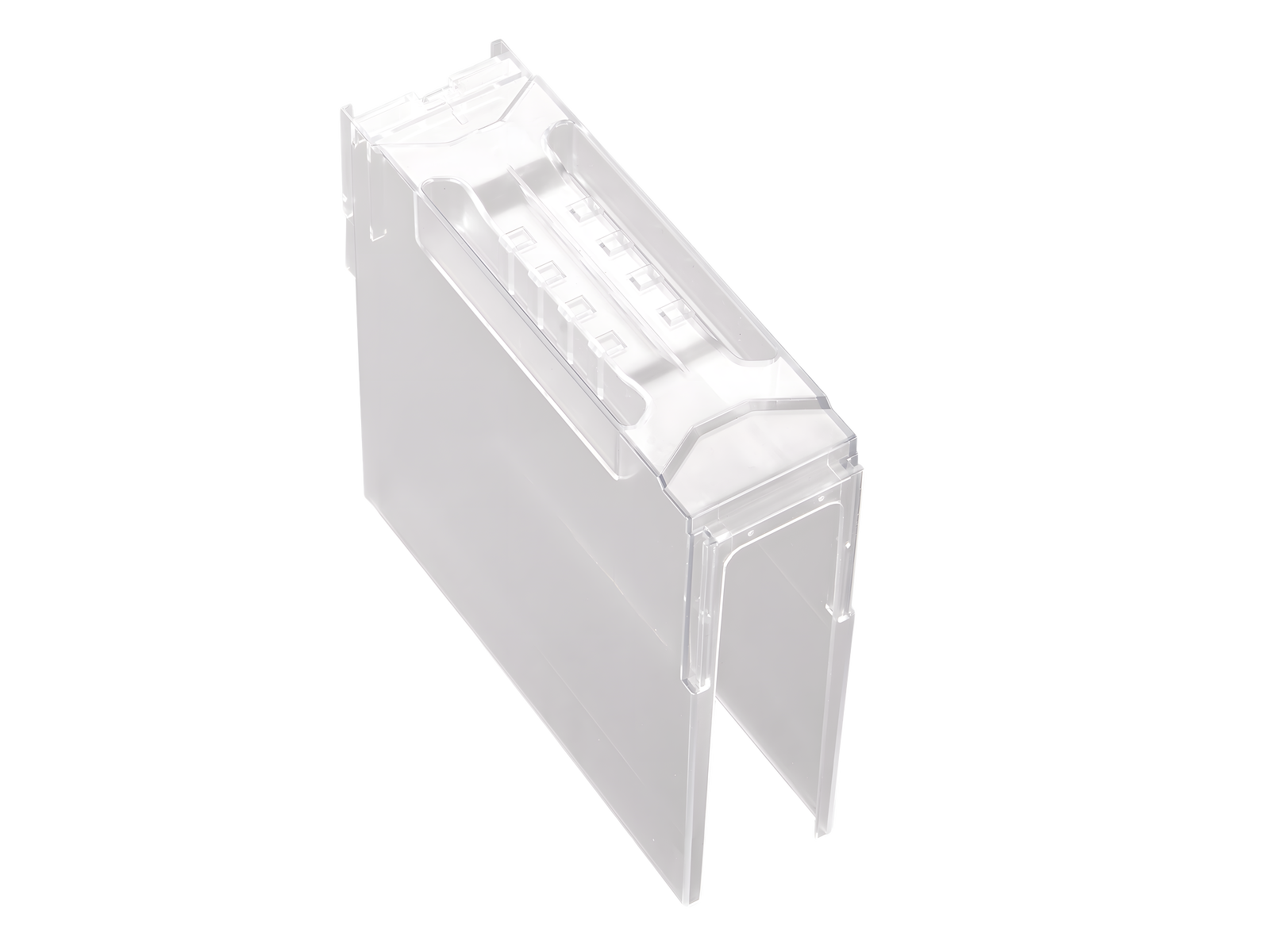

kryt pro připojovací svorky vodičů, vysoká verze, připojení spodní

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33732 000A

pro 33700, 33715, 33720, 33770, 33771, 33772 a QUADRON®185Power Speed vel. 00

velikost 00

System

185Power

Produktová skupina	12
Podskupina	70

velikost balení	1
EAN	4021267337322

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Mechanické údaje
Š x V x H:	50 x 166 x 150
hmotnost:	18,2 kg/100

Vlastnosti materiálu
halogen-free:	Yes

Application notes


neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33700 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
high version with screw M8
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33770 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
high version with box terminal 1,5-95 mm²
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33720 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání, s monitoringem pojistek
high version with screw M8
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33771 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání, s monitoringem pojistek
high version with box terminal 70 mm²
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33715 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 1-pólové odpínání
high version with screw M8
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33772 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 1-pólové odpínání
high version with box terminal 1.5-95 mm²
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33611 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky dole M8
šroubové připojení
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33617 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky nahoře M8
šroubové připojení
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33626 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky nahoře M8
CrossLink, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33622 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky nahoře M8
CrossLink, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33624 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky dole M8
CrossLink, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33627 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky nahoře M8
vysoká verze, výstupní svorky nahoře, šroubové připojení
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33625 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky dole M8
šroubové připojení, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33621 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky dole M8
šroubové připojení, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33612 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky nahoře M8
CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33623 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky nahoře M8
šroubové připojení, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
stock sale
Více

33615 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky dole M8
šroubové připojení
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33610 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky dole M8
CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33616 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky nahoře M8
CrossLink
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33614 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky dole M8
CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33620 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky dole M8
CrossLink, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33613 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky nahoře M8
šroubové připojení
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33593 100A
QUADRON 185Power
pojistková odpínací lišta 160 A
high version with box terminal 70 mm²
velikost 00, 3-pólové odpínání
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
NEW
Více

37535 000B
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 1-pólové odpínání
high version with V-clamp 16-120 mm²
terminal body alu, pressure piece brass
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 1, with 6-pole plug connection from behind
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
NEW
Více

37535 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 1-pólové odpínání
high version with V-clamp 16-120 mm²
terminal body alu, pressure piece brass
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection from behind
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
NEW
Více

33535 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 1-pólové odpínání
high version with V-clamp 60-120 mm²
terminal body alu, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33525 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 1-pólové odpínání
high version with V-clamp 95 mm²
terminal body Al, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Více

33589 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
with extended touch protection IP20 when open
velikost 00, 3-pólové odpínání
high version with screw M8
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

37700 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
high version with screw M8
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection from behind
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
NEW
Více

37530 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
high version with V-clamp 16-120 mm²
terminal body alu, pressure piece steel
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection from behind
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
NEW
Více

37530 000B
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
high version with V-clamp 16-120 mm²
terminal body alu, pressure piece brass
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 1, with 6-pole plug connection from behind
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
NEW
Více

33530 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
high version with V-clamp 60-120 mm²
terminal body alu, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33520 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
high version with V-clamp 95 mm²
terminal body Al, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Více

https://pim.woehner.de/CS/INT/1000155882

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
