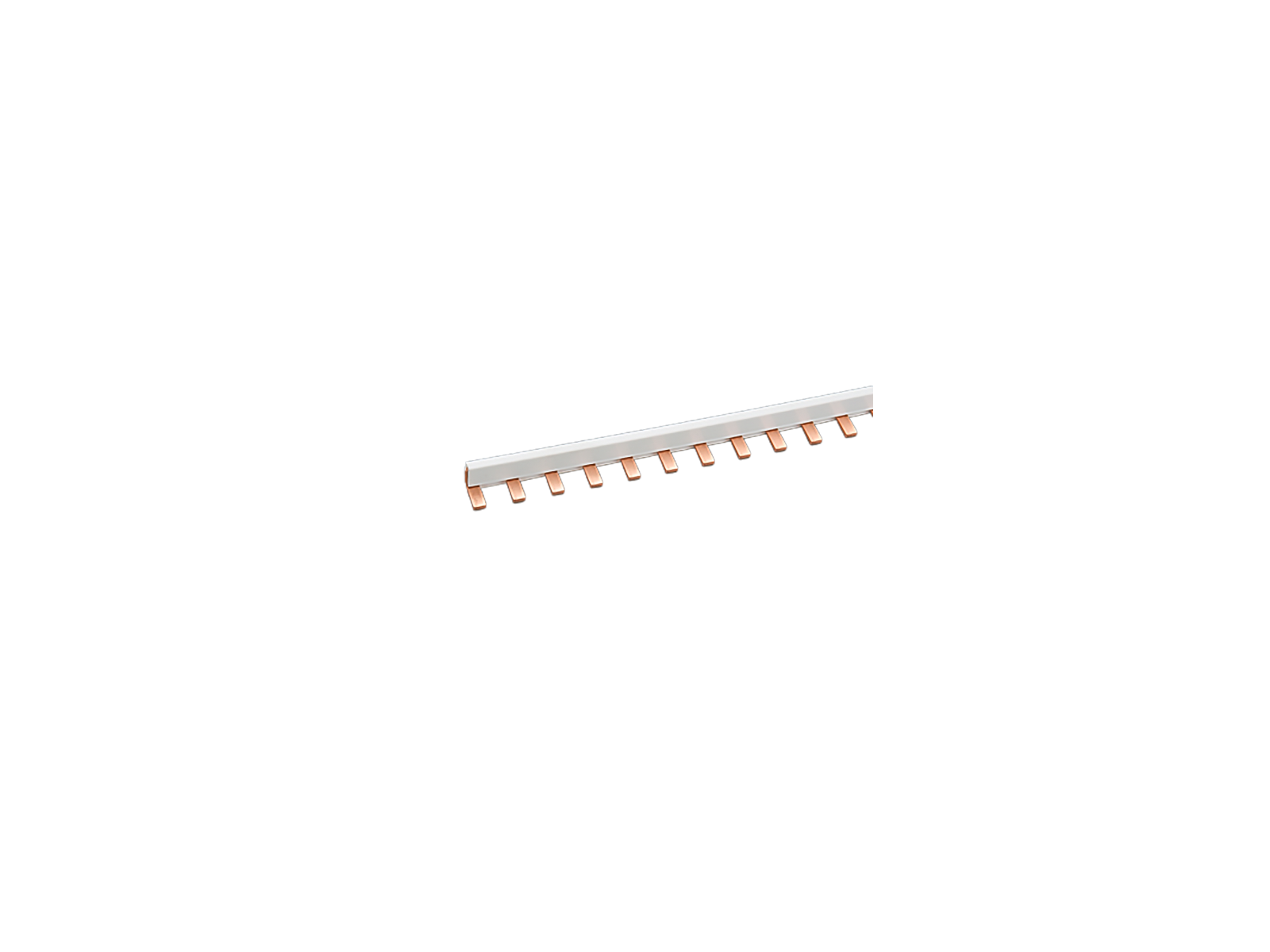

Obrázek může zobrazovat podobný produkt.
Part No.: 31548 000
hřebenová přípojnice 1-pólová, můstek, rozteč 18 mm
100 A, délka 1 m
25 mm²
| Produktová skupina | 06 |
| Podskupina | 95 |
| velikost balení | 10 |
| EAN | 4021267315481 |
| ECLASS 14.0 | 27371306 |
| ETIM 5.0 | EC000215 |
| ETIM 8.0 | EC000215 |
| ETIM 10.0 | EC000215 |
Standardy
IEC 61439-1:2020
UL 508
Schválení dle norem
UL
for UL feeder circuits >250V
typové číslo: CTB25-118
EAC Type: CO
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 100 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité napětí (IEC) DC: | 1000 V |
| jmenovité přepětí Uimp : | 4 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,8 W.
(The power dissipation at full load would be 2,8 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| proudová zatížitelnost při centrálním napájení: | 200 A |
| UL / CSA : 480V AC, with AES CC or AES 10x38 also 600V AC 100A for side feed 200A for centre feed SCCR = 10kA SCCR = 100kA for Class J 200A fuse |
| Detaily UL | |
| Standardy | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 100 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| jmenovité napětí (UL) DC: | 600 V |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC |
| SCCR: | 100 kA with fuse Class J 200 A |
| Mechanické údaje | |
| Š x V x H: | 997 x 5 x 15 |
| hmotnost: | 47,5 kg/100 |
| cross-section: | 25 mm² |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| The insulation performance of the article depends on the installation conditions. | |
|
terminal 31 039 is to be used to feed power |
|
| for UL feeder circuits >250V |

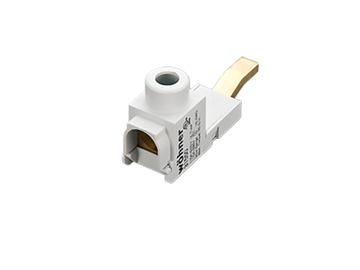

31550
000
připojovací svorka, čelní připojení
6 - 35 mm²
pro: 31549, 31561
Více

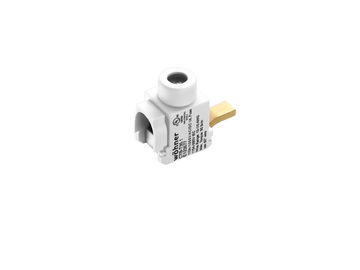

31039
000
připojovací svorka, čelní připojení
6 - 35 mm² / AWG 10 - 1/0
pro: 31548
Více

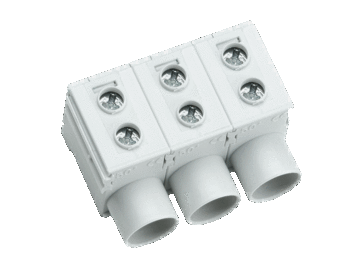

31562
000
připojovací modul 1-pólová
dircet feeding of the comb-type busbar
2,5 - 50 mm² / AWG 14 - 1
pro: 31548, 31549, 31561
Více
31042
000
koncový kryt
pro 1-pólové hřebenové přípojnice 25 mm²
Více
