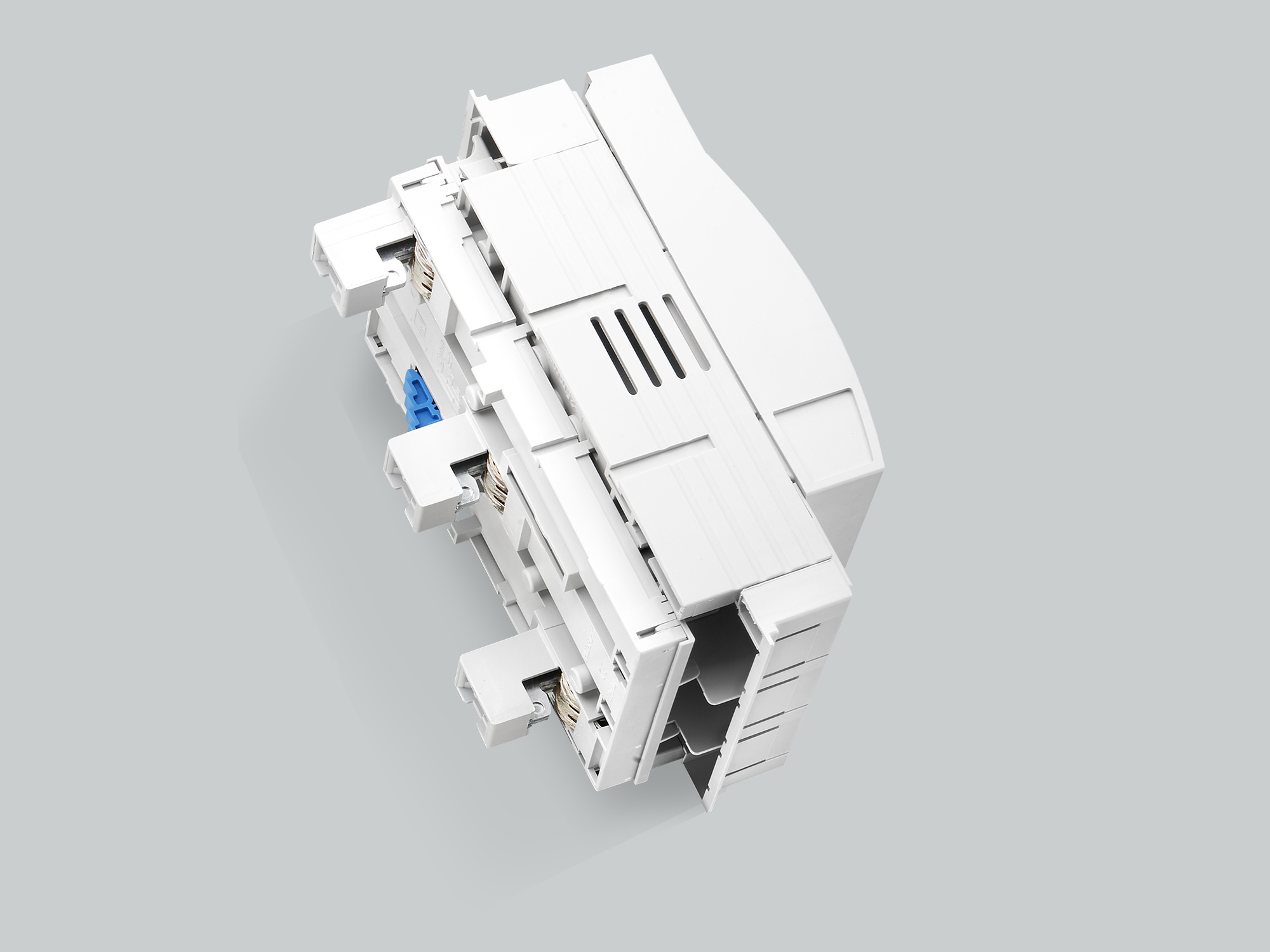

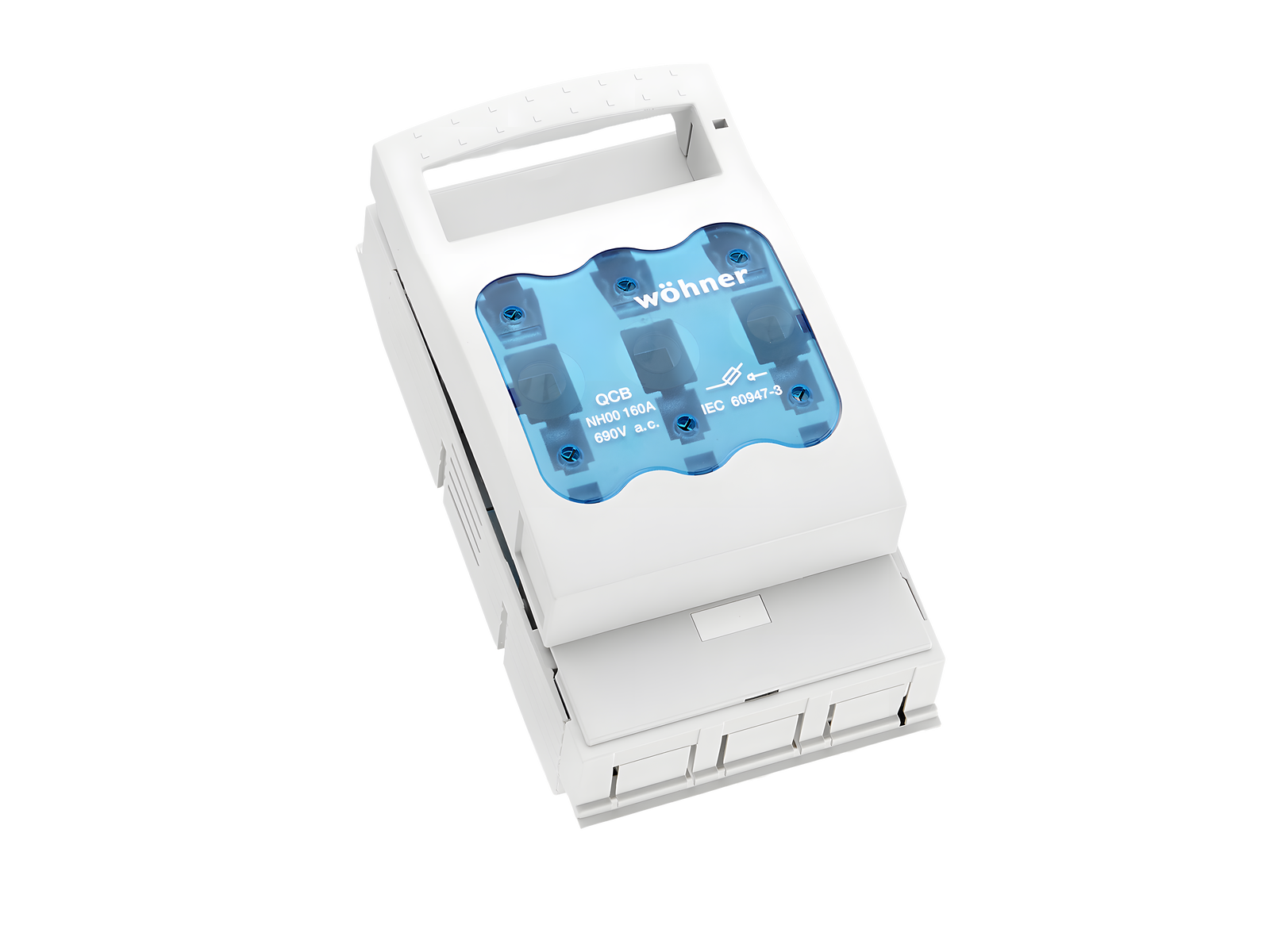

Obrázek může zobrazovat podobný produkt.
Part No.: 33079 000
QUADRON 60Classic
NH pojistkové odpínače velikost 00, 160 A, montáž na sběrnici, připojení shora / zdola
šroub M8
vhodný pro 5-pólový systém
připojení shora nebo zdola
pro přípojnici 12, 15, 20, 25, 30 x 5, 10
System
60Classic
| Produktová skupina | 09 |
| Podskupina | 24 |
| velikost balení | 1 |
| EAN | 4021267330798 |
| ECLASS 14.0 | 27142108 |
| ETIM 5.0 | EC001040 |
| ETIM 8.0 | EC001040 |
| ETIM 10.0 | EC001040 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Schválení dle norem
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
typové číslo: QCB-NH00
EAC Type: NH
| pro velikost pojistek: | NH 000, NH 00 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 160 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité napětí (IEC) DC: | 440 V |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité izolační napětí Ui DC: | 500 V |
| jmenovité přepětí Uimp : | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-22B 500V 160A AC-22B 690V 125A AC-23B 500V 125A AC-23B 400V 160A
|
| kond. zkratový proud s pojistkami (AC): | 50 kA / 690 V |
| 80 kA / 500 V (160 A) | |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: | 5 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 11,3 W.
(The power dissipation at full load would be 17,7 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) DC: | 800 V |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| min. permitted operation temperature | -40°C |
| max. permitted operation temperature | 55°C |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten. |
|
| System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe) |
| Detaily UL | |
| Standardy | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 160 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanické údaje | |
| Š x V x H: | 106 x 200 x 97 |
| hmotnost: | 100,0 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 15, 20, 25, 30 x 5, 10 |
| čelní stupeň ochrany: | IP30 |
Busbar connection:
externally tensioned contacting,
convenient click mechanism,
simple conversion of the combination bases from 5 to 10mm-thick busbars
| Terminal points | |
| screw connection | |
| M8 | |
| Md min.: | 12,0 Nm |
| Md max.: | 14,0 Nm |
| Vlastnosti materiálu | |
| halogen-free: | No |
|
based on the AC and DC switching capacities and considering the overload conditions as given in the above mentioned standards the following distances to earthed metal parts have to be respected: |
|
| požadovaná mezera zhora: | 30 mm |
| požadované mezery po stranách: | 15 mm |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| povolené rozptylování energie pojistkové vložky: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |

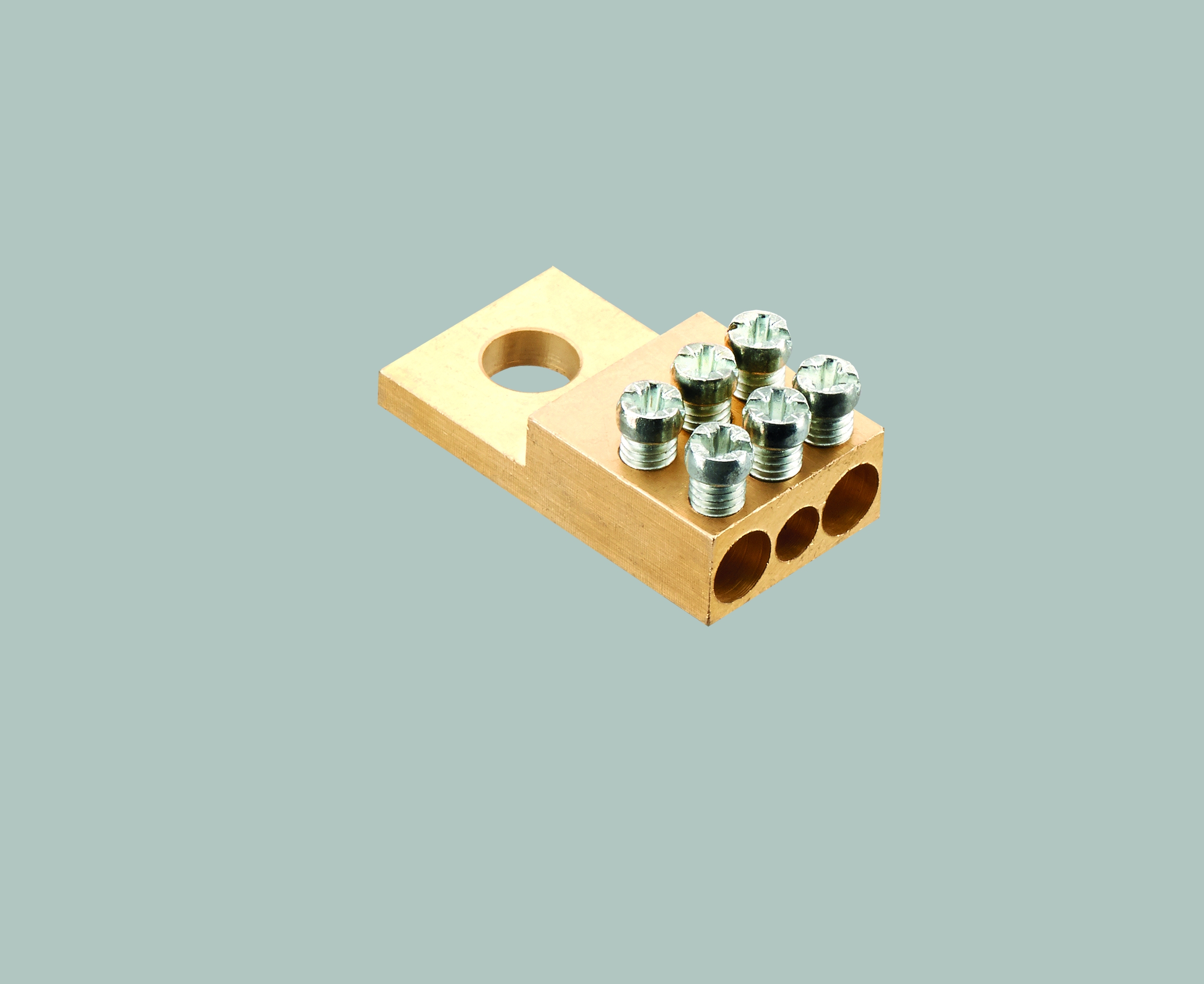

01182
000
zdířková svorka pro šroub M8
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Více

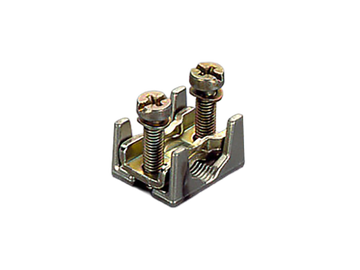

33224
000
prizmová svorka jednoduchá pro vodiče Cu
16 - 70 mm²
NH 00
Více
79811
000
kryt pro kabelová oka, připojitelný shora / zdola
NH 00
pro: 33200, 33208, 33329, 33394, 33398, 33420
Více
33315
000
vyrovnávací kryt dvoudílný
pro NH-LTS velikost 00
velikost 00
Více
33317
000
krycí lišta, nasaditelná z boku
pro NH-LTS velikost 00
velikost 00
Více
78105
000
rám dvojitý
232 x 210, ne pro 33221, 33222
velikost 00
Více
78893
000
rám jednoduchý
130 x 210, ne pro 33221, 33222
velikost 00
Více
