fusible-interrupteur-sectionneur NH taille 00, 160 A, pour jeu de barres, raccordement par le haut / bas (33079)

The picture may show a similar product.

Description

Référence 33079000

QUADRON®60Classic

fusible-interrupteur-sectionneur NH taille 00, 160 A, pour jeu de barres, raccordement par le haut / bas

vis M8

convient pour un système à 5 pôles

raccordement par le haut ou par le bas

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits 09
Sous-groupe 24
Dimensions de l'emballage 1
EAN 4021267330798
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Approbations

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

Type: QCB-NH00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2010010302403934

Données techniques

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 160 A
Tension assignée (IEC) CA: 690 V
Tension assignée (IEC) CC: 440 V
rated isolation voltage Ui AC: 800 V
rated isolation voltage Ui DC: 500 V
Tension assignée de tenue aux chocs Uimp: 6 kV
cond. short-circuit current with fuses (AC): 50 kA / 690 V
80 kA / 500 V (160 A)
approved wth fuse links of operation class: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,3 W.

(The power dissipation at full load would be 17,7 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CC: 800 V
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.

Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation
adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)
Details UL
Normes
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 160 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
Icc: 100 kA
Charactéristiques mécaniques
L x H x P: 106 x 200 x 97
Poids: 100,0 kg/100
Pôles: 3 pôles
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
front degree of protection: IP30

Busbar connection:
externally tensioned contacting,
convenient click mechanism,
simple conversion of the combination bases from 5 to 10mm-thick busbars

Points de raccordement
Md min.: 12,0 Nm
Md max.: 14,0 Nm
Not suitable for aluminium cables !


Schellenanschluß (im Lieferumfang enthalten): Cu 1,5 -70mm² rm, f+AE; lam. Cu 12x1-10;
3 Nm Drehmoment

Application notes

Not suitable for aluminium cables !
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

01182000
barrette à bornes, raccordement par vis M8
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Plus

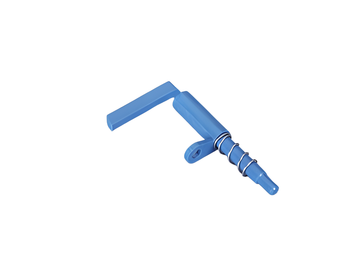

03849000
